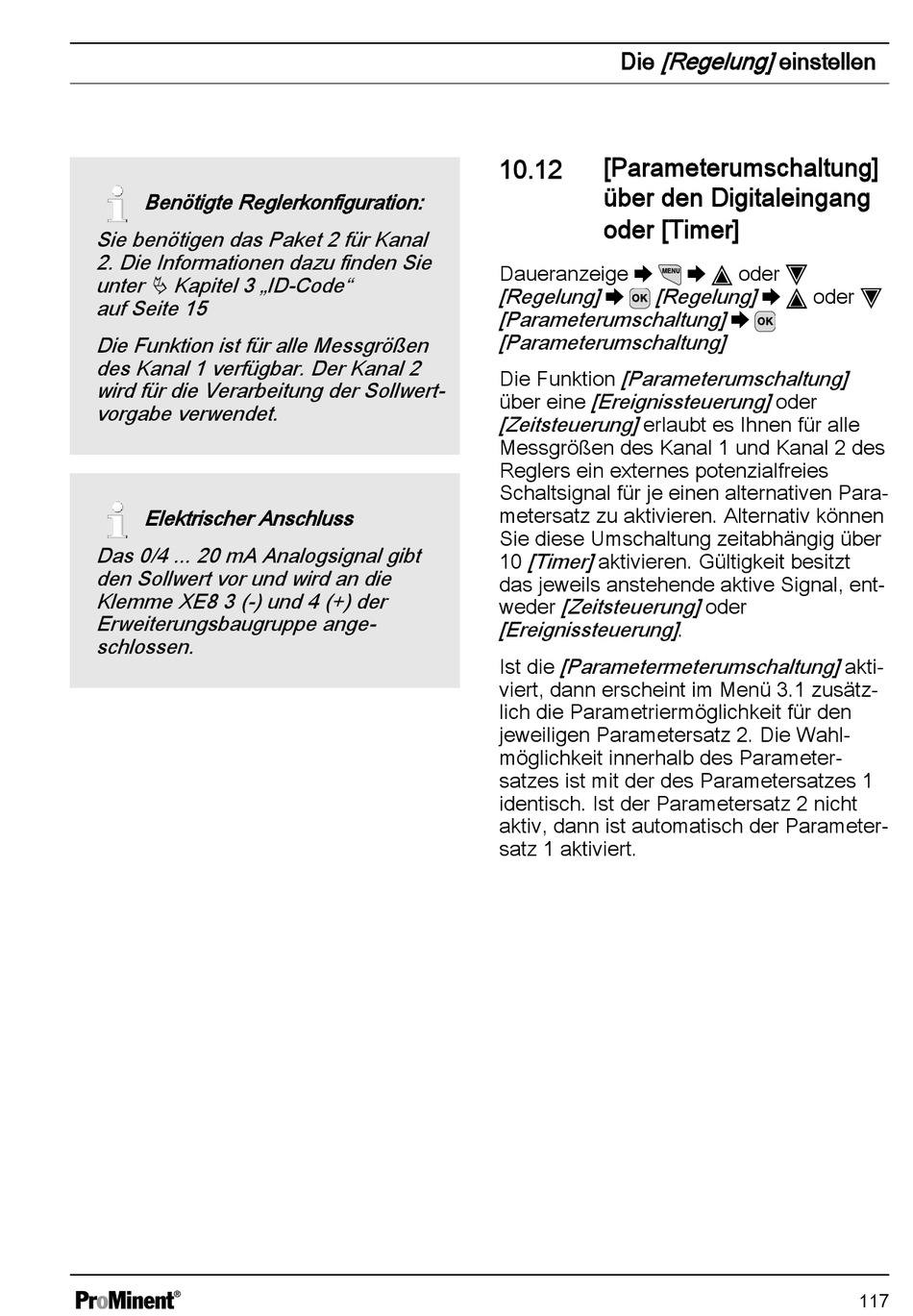

Benötigte Reglerkonfiguration:
Sie benötigen das Paket 2 für Kanal
2. Die Informationen dazu finden Sie
unter Ä Kapitel 3 „ID-Code"
auf Seite 15
Die Funktion ist für alle Messgrößen
des Kanal 1 verfügbar. Der Kanal 2
wird für die Verarbeitung der Sollwert‐
vorgabe verwendet.
Elektrischer Anschluss
Das 0/4 ... 20 mA Analogsignal gibt
den Sollwert vor und wird an die
Klemme XE8 3 (-) und 4 (+) der
Erweiterungsbaugruppe ange‐
schlossen.
[Regelung] einstellen
Die
[Parameterumschaltung]
10.12
über den Digitaleingang
oder [Timer]
Daueranzeige ➨
[Regelung] ➨
[Regelung] ➨
[Parameterumschaltung] ➨
[Parameterumschaltung]
[Parameterumschaltung]
Die Funktion
[Ereignissteuerung] oder
über eine
[Zeitsteuerung] erlaubt es Ihnen für alle
Messgrößen des Kanal 1 und Kanal 2 des
Reglers ein externes potenzialfreies
Schaltsignal für je einen alternativen Para‐
metersatz zu aktivieren. Alternativ können
Sie diese Umschaltung zeitabhängig über
[Timer] aktivieren. Gültigkeit besitzt
10
das jeweils anstehende aktive Signal, ent‐
[Zeitsteuerung] oder
weder
[Ereignissteuerung] .
[Parametermeterumschaltung] akti‐
Ist die
viert, dann erscheint im Menü 3.1 zusätz‐
lich die Parametriermöglichkeit für den
jeweiligen Parametersatz 2. Die Wahl‐
möglichkeit innerhalb des Parameter‐
satzes ist mit der des Parametersatzes 1
identisch. Ist der Parametersatz 2 nicht
aktiv, dann ist automatisch der Parameter‐
satz 1 aktiviert.
➨
oder
oder
117
