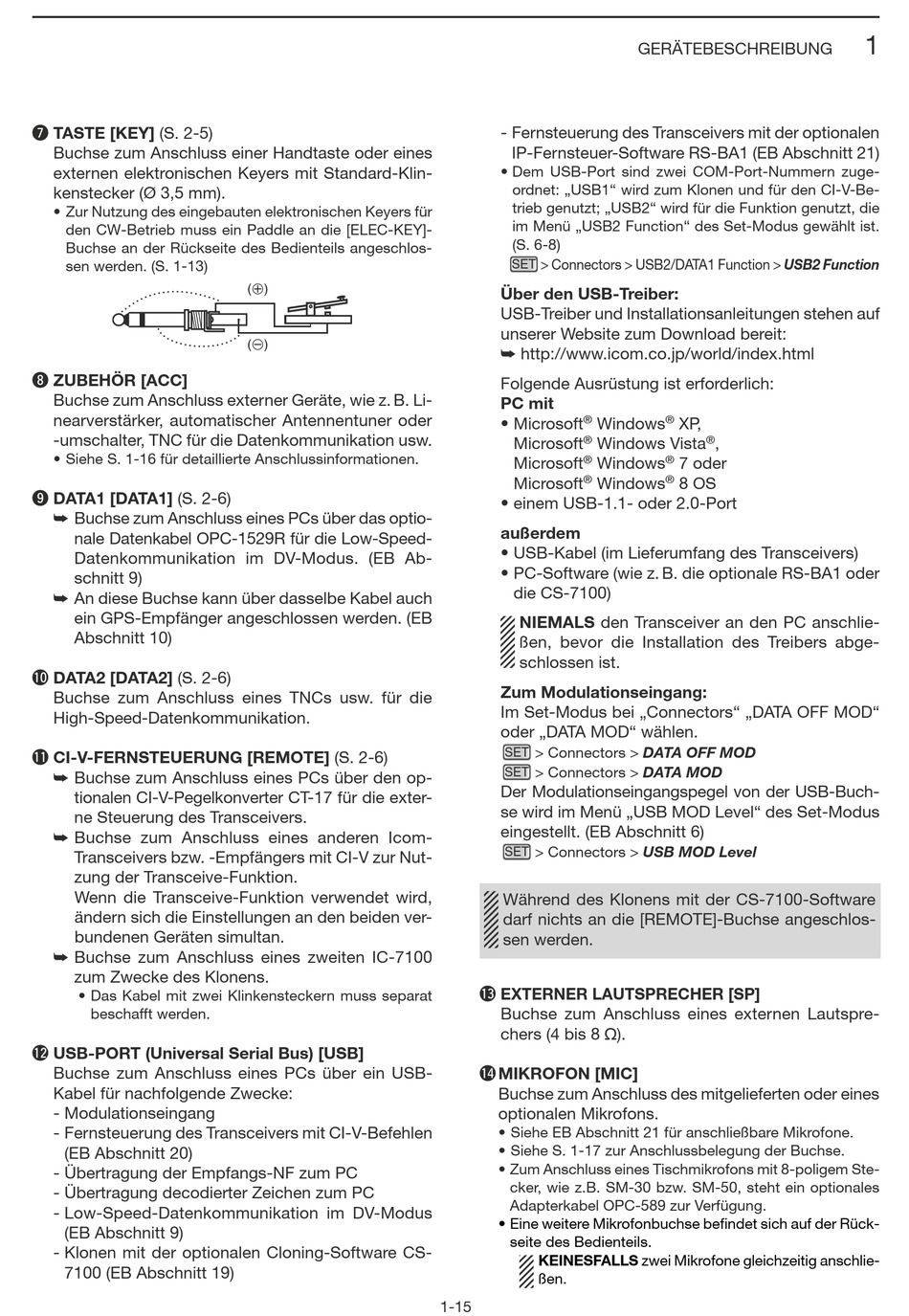

u TASTE [KEY] (S. 2-5)
Buchse zum Anschluss einer Handtaste oder eines
externen elektronischen Keyers mit Standard-Klin-
kenstecker (Ø 3,5 mm).
den CW-Betrieb muss ein Paddle an die [ELEC-KEY]-
Buchse an der Rückseite des Bedienteils angeschlos-
sen werden. (S. 1-13)
i
Buchse zum Anschluss externer Geräte, wie z. B. Li-
nearverstärker, automatischer Antennentuner oder
-umschalter, TNC für die Datenkommunikation usw.
o DATA1 [DATA1] (S. 2-6)
¯ Buchse zum Anschluss eines PCs über das op tio-
nale Datenkabel OPC-1529R für die Low-Speed-
Datenkommunikation im DV-Modus. (EB Ab-
schnitt 9)
¯ An diese Buchse kann über dasselbe Kabel auch
ein GPS-Empfänger angeschlossen werden. (EB
Abschnitt 10)
!0 DATA2 [DATA2] (S. 2-6)
Buchse zum Anschluss eines TNCs usw. für die
High-Speed-Datenkommunikation.
!1 CI-V-FERNSTEUERUNG [REMOTE] (S. 2-6)
¯ Buchse zum Anschluss eines PCs über den op-
tionalen CI-V-Pegelkonverter CT-17 für die exter-
ne Steuerung des Transceivers.
¯ Buchse zum Anschluss eines anderen Icom-
Trans ceivers bzw. -Empfängers mit CI-V zur Nut-
zung der Transceive-Funktion.
Wenn die Transceive-Funktion verwendet wird,
ändern sich die Einstellungen an den beiden ver-
bundenen Geräten simultan.
¯ Buchse zum Anschluss eines zweiten IC-7100
zum Zwecke des Klonens.
beschafft werden.
!2 USB-PORT (Universal Serial Bus) [USB]
Buchse zum Anschluss eines PCs über ein USB-
Kabel für nachfolgende Zwecke:
- Modulationseingang
- Fernsteuerung des Transceivers mit CI-V-Befehlen
(EB Abschnitt 20)
- Übertragung der Empfangs-NF zum PC
- Übertragung decodierter Zeichen zum PC
- Low-Speed-Datenkommunikation im DV-Modus
(EB Abschnitt 9)
- Klonen mit der optionalen Cloning-Software CS-
7100 (EB Abschnitt 19)
(+)
(_)
- Fernsteuerung des Transceivers mit der optionalen
IP-Fernsteuer-Software RS-BA1 (EB Abschnitt 21)
ordnet: „USB1" wird zum Klonen und für den CI-V-Be-
trieb genutzt; „USB2" wird für die Funktion genutzt, die
im Menü „USB2 Function" des Set-Modus gewählt ist.
(S. 6-8)
> Connectors > USB2/DATA1 Function > USB2 Function
SET
Über den USB-Treiber:
USB-Treiber und Installationsanleitungen stehen auf
unserer Website zum Download bereit:
¯ http://www.icom.co.jp/world/index.html
Folgende Ausrüstung ist erforderlich:
PC mit
®
Windows
Microsoft
®
Windows Vista
®
Microsoft
Windows
Microsoft
®
Windows
außerdem
die CS-7100)
NIEMALS den Transceiver an den PC anschlie-
ßen, bevor die Installation des Treibers abge-
schlossen ist.
Zum Modulationseingang:
Im Set-Modus bei „Connectors" „DATA OFF MOD"
oder „DATA MOD" wählen.
> Connectors > DATA OFF MOD
SET
> Connectors > DATA MOD
SET
Der Modulationseingangspegel von der USB-Buch-
se wird im Menü „USB MOD Level" des Set-Modus
eingestellt. (EB Abschnitt 6)
> Connectors > USB MOD Level
SET
Während des Klonens mit der CS-7100-Software
darf nichts an die [REMOTE]-Buchse angeschlos-
sen werden.
!3 EXTERNER LAUTSPRECHER [SP]
Buchse zum Anschluss eines externen Lautspre-
chers (4 bis 8 ø).
!4 MIKROFON [MIC]
Buchse zum Anschluss des mitgelieferten oder eines
optionalen Mikrofons.
cker, wie z.B. SM-30 bzw. SM-50, steht ein optionales
Adapterkabel OPC-589 zur Verfügung.
seite des Bedienteils.
KEINESFALLS zwei Mikrofone gleichzeitig anschlie-
ßen.
1-15
