7.12 STAU- und STATIKDRUCKSYSTEM

In der Unterschale des linken Tragflügels befindet sich eine Prandtl-Sonde, die an zwei
getrennten Schlauchanschlüssen den statischen und den Gesamtdruck liefert. Über
Schläuche werden die Drücke durch den Flügel zur Flügelmitte geführt. Dort befinden
sich Wasserabscheider und Trennstellen für die Demontage des Flügels.

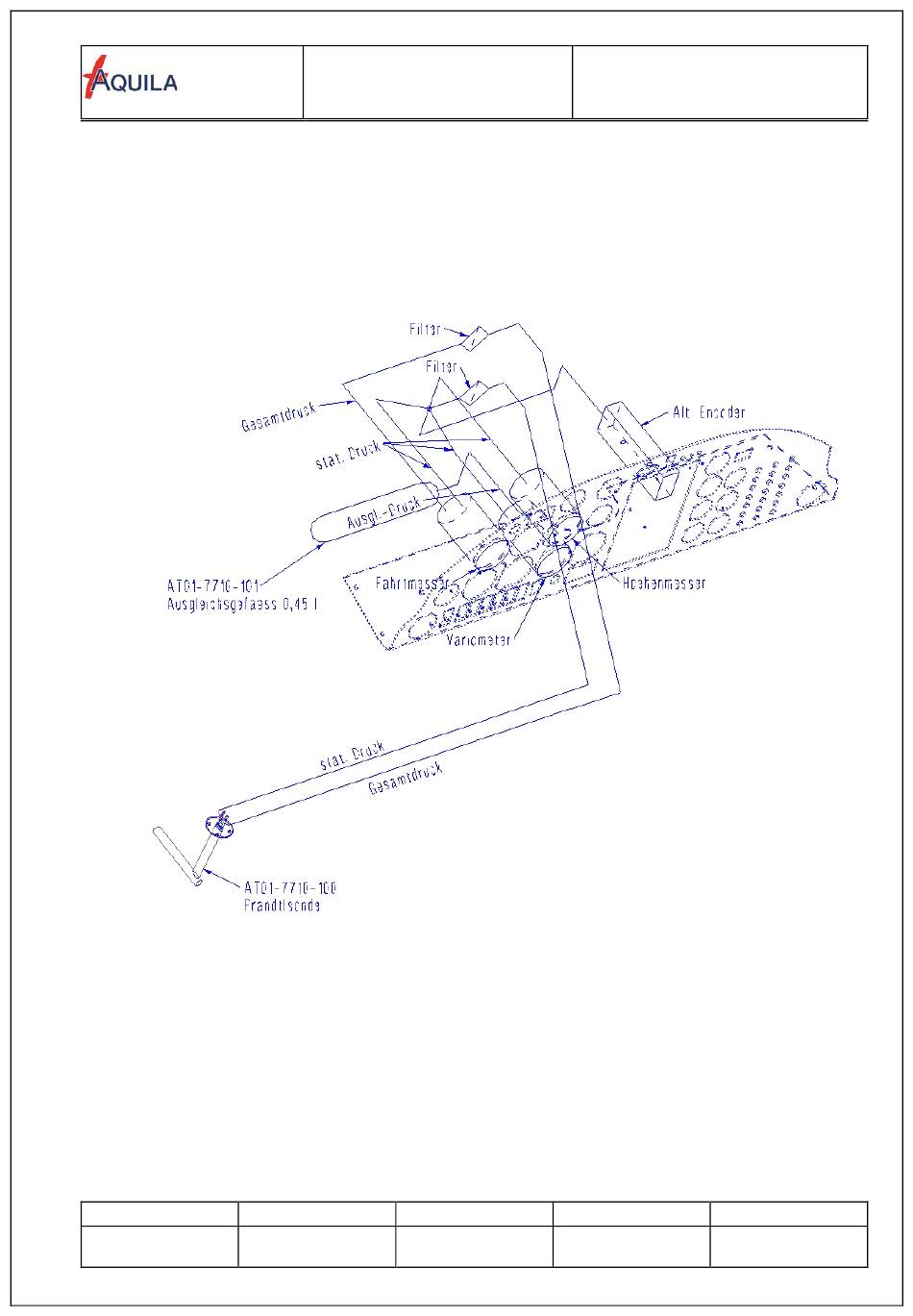

Abbildung: Stau-/Statikdruckanlage Übersicht
Eine weitere Trennstelle befindet sich hinter dem Instrumentenbrett, wo sich auch die
Staubfilter befinden. Von dort aus wird der Gesamtdruck ebenfalls mit einem Schlauch
zum Gesamtdruckanschluss des Fahrtmessers geführt. Der statische Druck wird über
Schlauchverbindungsstücke
Höhenkodierer verzweigt.
Ein im Cockpitboden auf der Pilotenseite (Vorderseite des vorderen Querkraftspantes)
befestigtes Ausgleichsgefäß wird über einen Schlauch mit dem entsprechenden
Eingang des Variometers verbunden.
Dokument Nr.:
FM-AT01-1010-100
FLUGHANDBUCH
AQUILA AT01
zu Fahrtmesser,
Ausgabe: ersetzt Ausgabe:
B.25 B.22 (12.07.2012)
Abschnitt 7
FLUGZEUGBESCHREIBUNG
Höhenmesser, Variometer
Datum:
13.04.2015
und
Seite:
7 - 29
