VORWORT

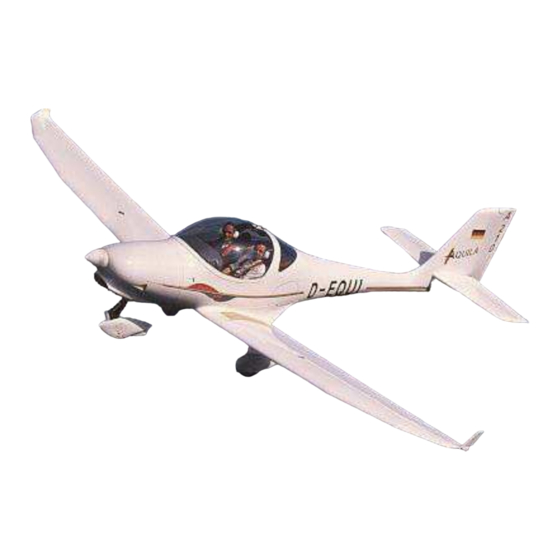

Mit der AQUILA AT01 haben Sie ein sehr leistungsfähiges und leicht zu bedienendes Schulungs-
und Reiseflugzeug erworben, das modernste Ansprüche erfüllt.
Um einen störungsfreien Flugbetrieb gewährleisten zu können, empfehlen wir ein aufmerksames
Studium dieses Flughandbuches und das Beachten der darin gegebenen Empfehlungen für den
Betrieb und die Pflege und Wartung des Flugzeuges.
Alle Grenzwerte, Verfahren und Leistungsdaten dieses Handbuches sind EASA-anerkannt und
müssen eingehalten und beachtet werden. Ein Nichtbeachten der im Flughandbuch angegebenen
Grenzwerte und Verfahren kann zu einem Haftungsausschluss durch den Hersteller führen.
Das Handbuch
Das Handbuch wird als lose Blattsammlung zum besseren Austausch revidierter Kapitel
herausgegeben und hat ein handliches DIN-A5-Format, geeignet zum Verstauen im Flugzeug.
Einzelne Kapitel des Handbuches sind durch Trennblätter voneinander getrennt, um ein schnelles
Nachschlagen zu ermöglichen. Jedes einzelne Kapitel hat als Deckseite ein eigenes
Inhaltsverzeichnis, das einen Schnellüberblick gewährleistet.
Die Vervielfältigung dieses Handbuches oder eines Teiles davon in jedweder medialen Form bedarf
einer ausdrücklichen schriftlichen Genehmigung der AQUILA Aviation International GmbH.
All rights reserved. Reproduction or disclosure to third parties of this document or any part thereof is not
permitted, except with the prior and expressly written permission of AQUILA Aviation International GmbH.
Copyright © by
Dokument Nr.:
FM-AT01-1010-103
FLUGHANDBUCH
AQUILA AT01-100C
WICHTIGER HINWEIS
Alle Rechte vorbehalten.
Schönhagen, Germany
Ausgabe:
ersetzt Ausgabe:
A.05
A.04 (19.10.2015)
Abschnitt 0
Aviation International GmbH
Datum:
26.06.2017
Seite:
0 – 1
