In Bodennähe wie bei Start und Landung, sowie im Falle der Signalisierung zu geringen
Treibstoffdruckes muss die elektrische Treibstoffpumpe zugeschaltet werden.
1 NN
2 Drain-Ventil
3 Grobfilter
4 Feinfilter
5 Elektrische Pumpe
6 Brandhahn/Tankwahlschalter
7 Mechanische Pumpe
8 Vergaser
9 Warnleuchte
10 Kraftstoffmengenanzeige, Dual
11 Tankeinfüllöffnung
12 Brandspant
13 Motor
14 Kraftstoffrücklaufleitung
15 Füllstandsgeber
16 Kraftstoffverteiler motorseitig
17 Kraftstoffversorgungsleitung
Entlüftung
11
Dokument Nr.:
FM-AT01-1010-100
FLUGHANDBUCH
AQUILA AT01
WICHTIGER HINWEIS

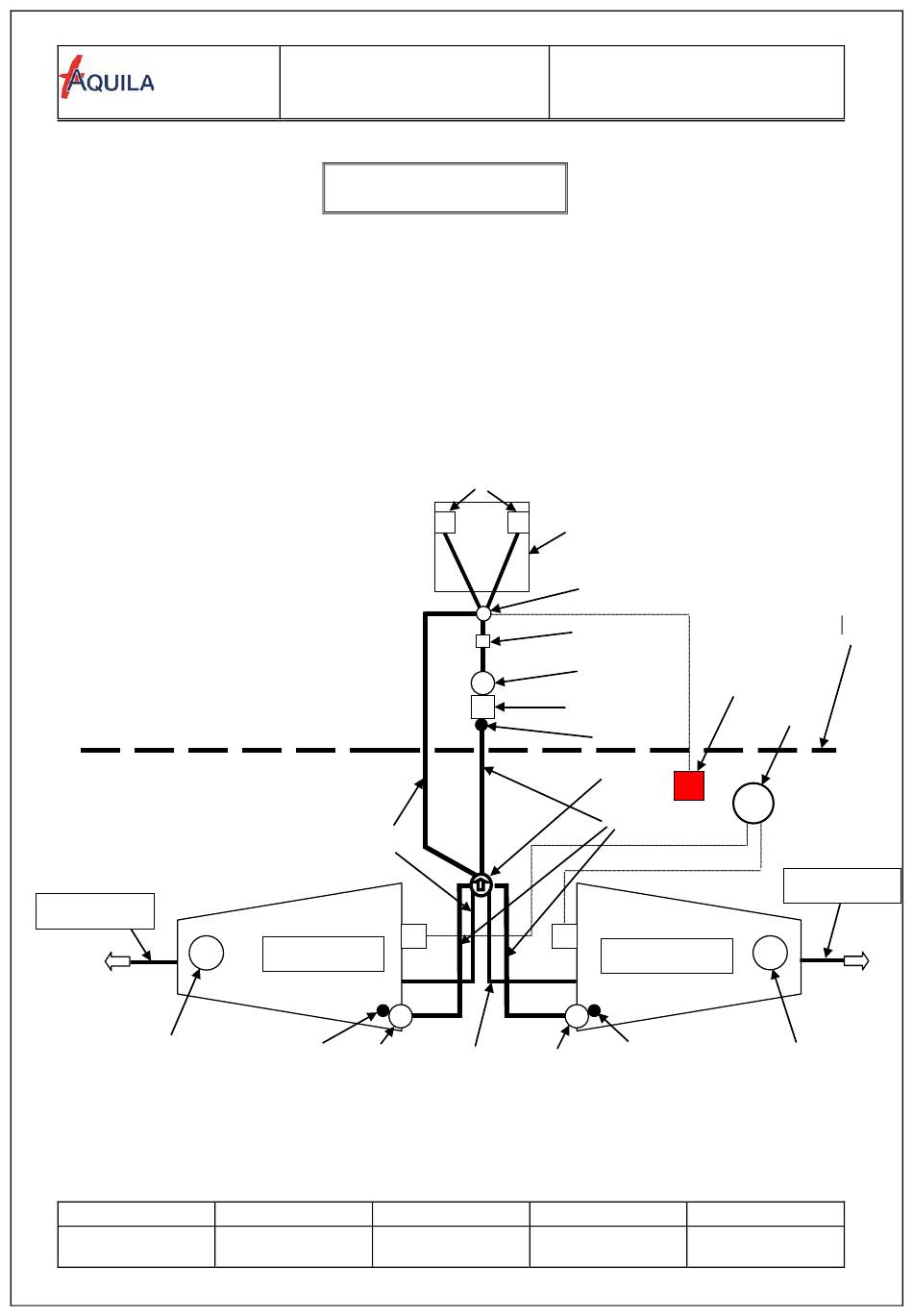

Abbildung Treibstoffsystem
14
15
Linker Tank
2
3
Ausgabe: ersetzt Ausgabe:
B.25 B.22 (12.07.2012)
FLUGZEUGBESCHREIBUNG
8
13
16
7
5
4
2
6
17
15
Rechter Tank
14
3
Datum:
13.04.2015
Abschnitt 7
9
10
Entlüftung
2
11
Seite:
7 - 20
12
