5.10.3.2
MONTAGE DER
WINDENROLLENSCHEIBE
Bei Verwendung der Winde ist die Installation
gemäß dem folgenden Verfahren durchzuführen.
Zu Beginn ist der Auslegerkopf nicht am Ende
des E-Auslegers befestigt.
Wenn der E-Ausleger nicht montiert ist, befolgen
Sie die Schritte 1 bis 3 unter „5.10.3.1 FIXHAKEN
MONTIEREN" auf S. 5-79.

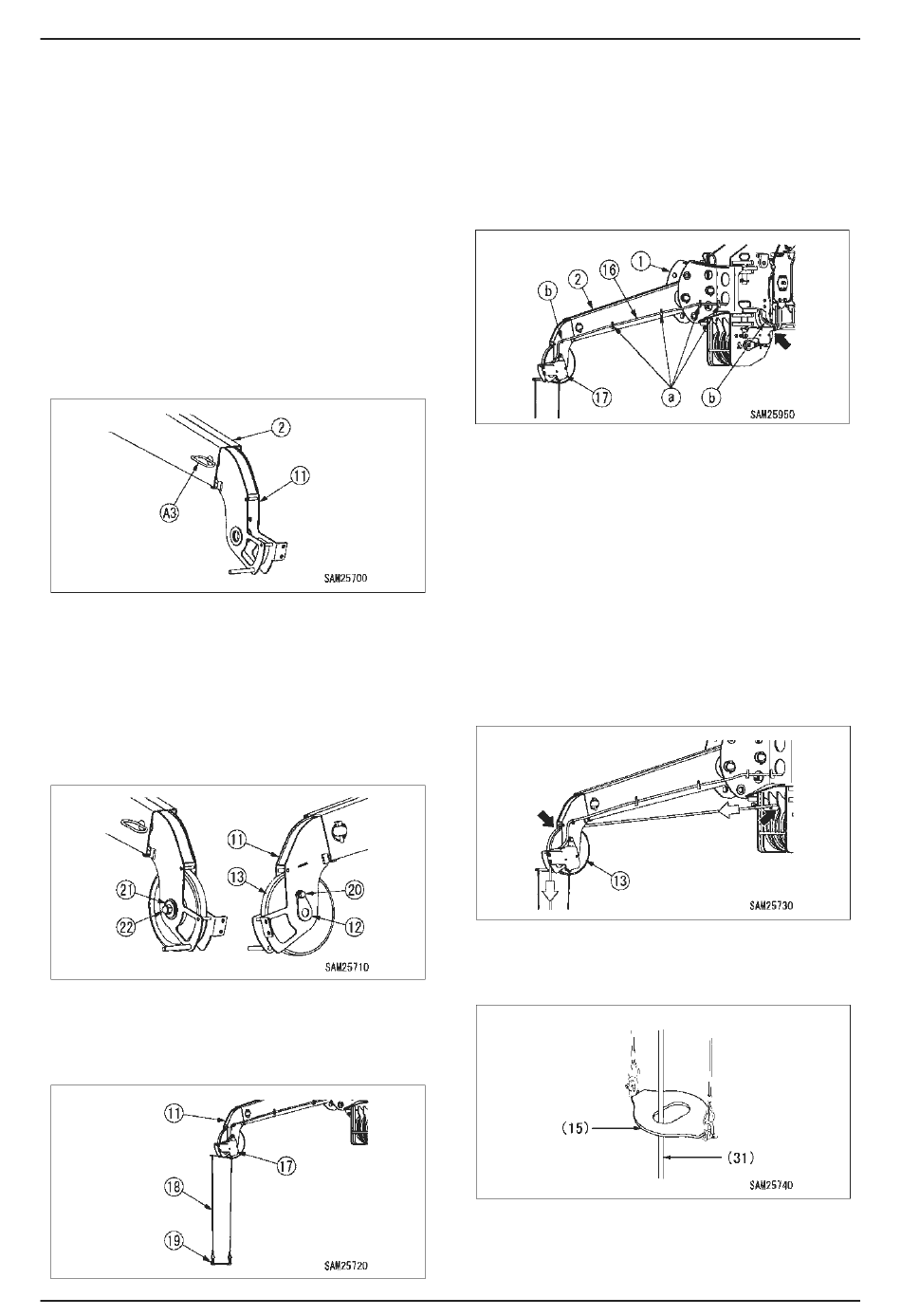

Den Rollenscheibenkopf (11) am E-Ausleger
1.
(2) montieren.
Sobald die Löcher des E-Auslegers (2) und
des Rollenscheibenkopfes (11) ausgerichtet
sind, den Positionsstift (A3) einführen. Den
Positionsstift (A3) sicher mit dem Klappsplint
(L) sichern.
Die Rollenscheibe (13) am
2.
Rollenscheibenkopf (11) befestigen. Die
Rollenscheibe (13) muss mit dem
Rollenscheibenstift (12), der Schraube (20),
der Platte (21) und der Mutter (22) gesichert
werden.
Vorgesehenes Anzugsmoment:
Schraube (20) ：53±8 N･m
Mutter (22)
Einen Überwindungs-Sensor (17),
3.
Überwindungs-Sensor-Seile (18) und ein
Überwindungs-Sensor-Gewicht (19) am
Rollenscheibenkopf (11) befestigen.
5-82
：231±35 N‣ m
Den Überwindungs-Sensor-Kabelbaum (16)
4.
des Überwindungs-Sensors (17) am
Überwindungs-Sensor-Kabelbaum des
Hauptauslegers anschließen.
Zu diesem Zeitpunkt den Überwindungs-
Sensor-Kabelbaum (16) am Abschnitt (a)
einhaken und am Abschnitt (b) mit
Kabelbindern sichern.
Im Falle des Überwindungs-Sensors am
Hauptausleger sollten die angeschlossenen
Kabelbäume zusammengebunden werden.
Hakenblock und Drahtseil vom Auslegerkopf
5.
entfernen.
Dazu die Schritte 1 bis 9 unter „6.18.1.4. [1]
Drahtseil auswechseln" auf S. 6-79 befolgen.
Falls der Hakenblock bereits entfernt wurde,
mit dem nächsten Schritt fortfahren.
Das Drahtseil von der Rollenscheibe in der
6.
Mitte des Auslegerkopfes zur Rollenscheibe
(13) am Ende des Fixhakens führen.
Das Drahtseil (31) dann durch die Öffnung
7.
des Überwindungs-Sensor-Gewichts (15)
führen.
