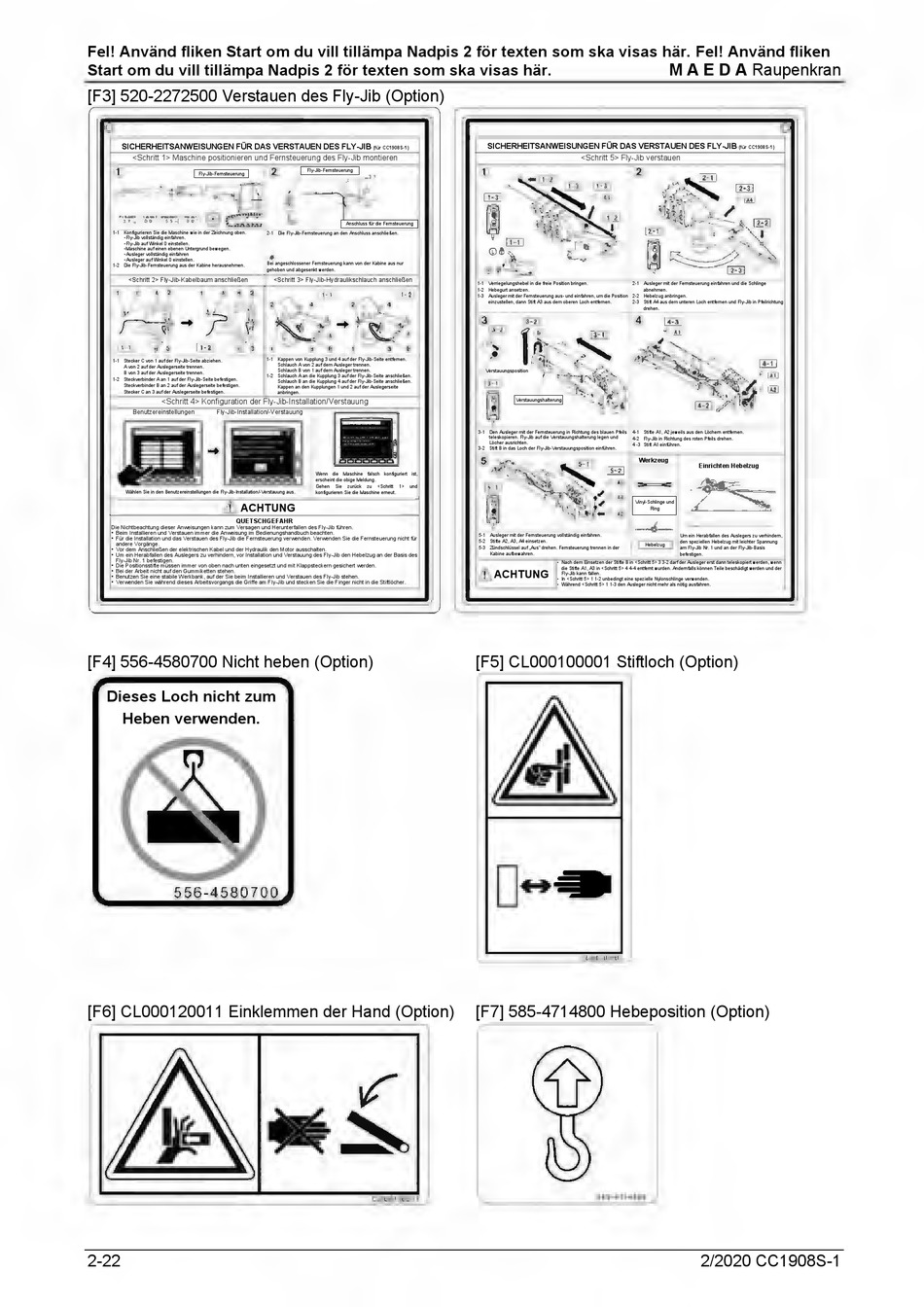

[F3] 520-2272500 Verstauen des Fly-Jib (Option)
SICHERHEITSANWEISUNGEN FÜR DAS VERSTAUEN DES FLY-JIB
<Schritt 1> Maschine positionieren und Fernsteuerung des Fly-Jib montieren
Fly-Jib-Fernsteuerung
1-1 Konfigurieren Sie die Maschine wie in der Zeichnung oben.
• Fly-Jib vollständig einfahren.
• Fly-Jib auf Winkel 0 einstellen.
• Maschine auf einen ebenen Untergrund bewegen.
• Ausleger vollständig einfahren
• Ausleger auf Winkel 0 einstellen.
1-2 Die Fly-Jib-Fernsteuerung aus der Kabine herausnehmen.
<Schritt 2> Fly-Jib-Kabelbaum anschließen
1-1 Stecker C von 1 auf der Fly-Jib-Seite abziehen.
A von 2 auf der Auslegerseite trennen.
B von 3 auf der Auslegerseite trennen.
1-2 Steckverbinder A an 1 auf der Fly-Jib-Seite befestigen.
Steckverbinder B an 2 auf der Auslegerseite befestigen.
Stecker C an 3 auf der Auslegerseite befestigen.
<Schritt 4> Konfiguration der Fly-Jib-Installation/Verstauung
Benutzereinstellungen Fly-Jib-Installation/-Verstauung
Wählen Sie in den Benutzereinstellungen die Fly-Jib-Installation/-Verstauung aus.
ACHTUNG
QUETSCHGEFAHR
Die Nichtbeachtung dieser Anweisungen kann zum Versagen und Herunterfallen des Fly-Jib führen.
• Beim Installieren und Verstauen immer die Anweisung im Bedienungshandbuch beachten.
• Für die Installation und das Verstauen des Fly-Jib die Fernsteuerung verwenden. Verwenden Sie die Fernsteuerung nicht für
andere Vorgänge.
• Vor dem Anschließen der elektrischen Kabel und der Hydraulik den Motor ausschalten.
• Um ein Herabfallen des Auslegers zu verhindern, vor Installation und Verstauung des Fly-Jib den Hebelzug an der Basis des
Fly-Jib Nr. 1 befestigen.
• Die Positionsstifte müssen immer von oben nach unten eingesetzt und mit Klappsteckern gesichert werden.
• Bei der Arbeit nicht auf den Gummiketten stehen.
• Benutzen Sie eine stabile Werkbank, auf der Sie beim Installieren und Verstauen des Fly-Jib stehen.
• Verwenden Sie während dieses Arbeitsvorgangs die Griffe am Fly-Jib und stecken Sie die Finger nicht in die Stiftlöcher.
[F4] 556-4580700 Nicht heben (Option)
Dieses Loch nicht zum
Heben verwenden.
[F6] CL000120011 Einklemmen der Hand (Option)
2-22
(für CC1908S-1)
Fly-Jib-Fernsteuerung
Anschluss für die Fernsteuerung
2-1 Die Fly-Jib-Fernsteuerung an den Anschluss anschließen.
Bei angeschlossener Fernsteuerung kann von der Kabine aus nur
gehoben und abgesenkt werden.
<Schritt 3> Fly-Jib-Hydraulikschlauch anschließen
1-1 Kappen von Kupplung 3 und 4 auf der Fly-Jib-Seite entfernen.
Schlauch A von 2 auf dem Ausleger trennen.
Schlauch B von 1 auf dem Ausleger trennen.
1-2 Schlauch A an die Kupplung 3 auf der Fly-Jib-Seite anschließen.
Schlauch B an die Kupplung 4 auf der Fly-Jib-Seite anschließen.
Kappen an den Kupplungen 1 und 2 auf der Auslegerseite
anbringen.
Wenn die Maschine falsch konfiguriert ist,
erscheint die obige Meldung.
Gehen Sie zurück zu <Schritt 1> und
konfigurieren Sie die Maschine erneut.
SICHERHEITSANWEISUNGEN FÜR DAS VERSTAUEN DES FLY-JIB
<Schritt 5> Fly-Jib verstauen
1-1 Verriegelungshebel in die freie Position bringen. 2-1 Ausleger mit der Fernsteuerung einfahren und die Schlinge
1-2 Hebegurt ansetzen. abnehmen.
1-3 Ausleger mit der Fernsteuerung aus- und einfahren, um die Position 2-2 Hebelzug anbringen.
einzustellen, dann Stift A3 aus dem oberen Loch entfernen. 2-3 Stift A4 aus dem unteren Loch entfernen und Fly-Jib in Pfeilrichtung
drehen.
Verstauungsposition
Verstauungshalterung
3-1 Den Ausleger mit der Fernsteuerung in Richtung des blauen Pfeils
4-1 Stifte A1, A2 jeweils aus den Löchern entfernen.
teleskopieren. Fly-Jib auf die Verstauungshalterung legen und
4-2 Fly-Jib in Richtung des roten Pfeils drehen.
Löcher ausrichten.
4 -3 Stift A1 einführen.
3-2 Stift B in das Loch der Fly-Jib-Verstauungsposition einführen.
Werkzeug
Vinyl-Schlinge und
Ring
5-1 Ausleger mit der Fernsteuerung vollständig einfahren.
5-2 Stifte A2, A3, A4 einsetzen.
Hebelzug
5-3 Zündschlüssel auf „Aus" drehen. Fernsteuerung trennen in der
Kabine aufbewahren.
• Nach dem Einsetzen der Stifte B in <Schritt 5> 3 3-2 darf der Ausleger erst dann teleskopiert werden, wenn
die Stifte A1, A3 in <Schritt 5> 4 4-4 entfernt wurden. Andernfalls können Teile beschädigt werden und der
ACHTUNG
Fly-Jib kann fallen.
• In <Schritt 5> 1 1-2 unbedingt eine spezielle Nylonschlinge verwenden.
• Während <Schritt 5> 1 1-3 den Ausleger nicht mehr als nötig ausfahren.
[F5] CL000100001 Stiftloch (Option)
[F7] 585-4714800 Hebeposition (Option)
M A E D A Raupenkran
(für CC1908S-1)
Einrichten Hebelzug
Um ein Herabfallen des Auslegers zu verhindern,
den speziellen Hebelzug mit leichter Spannung
am Fly-Jib Nr. 1 und an der Fly-Jib-Basis
befestigen.
