2. Den Seilkeil (6) durch leichtes Schlagen
auf die Rundstange (A) mit einem
Hammer in Pfeilrichtung (a)
herausziehen.
Das Drahtseil (5) aus dem Gewicht (8) des
7.
Überwindungs-Sensors und dem Hakenblock
(7) herausziehen.
Den rechten Bedienhebel zur Seite
8.
„Absenken" betätigen (vorwärts drücken), um
das Drahtseil (5) von der Windentrommel (9)
abzuwickeln.

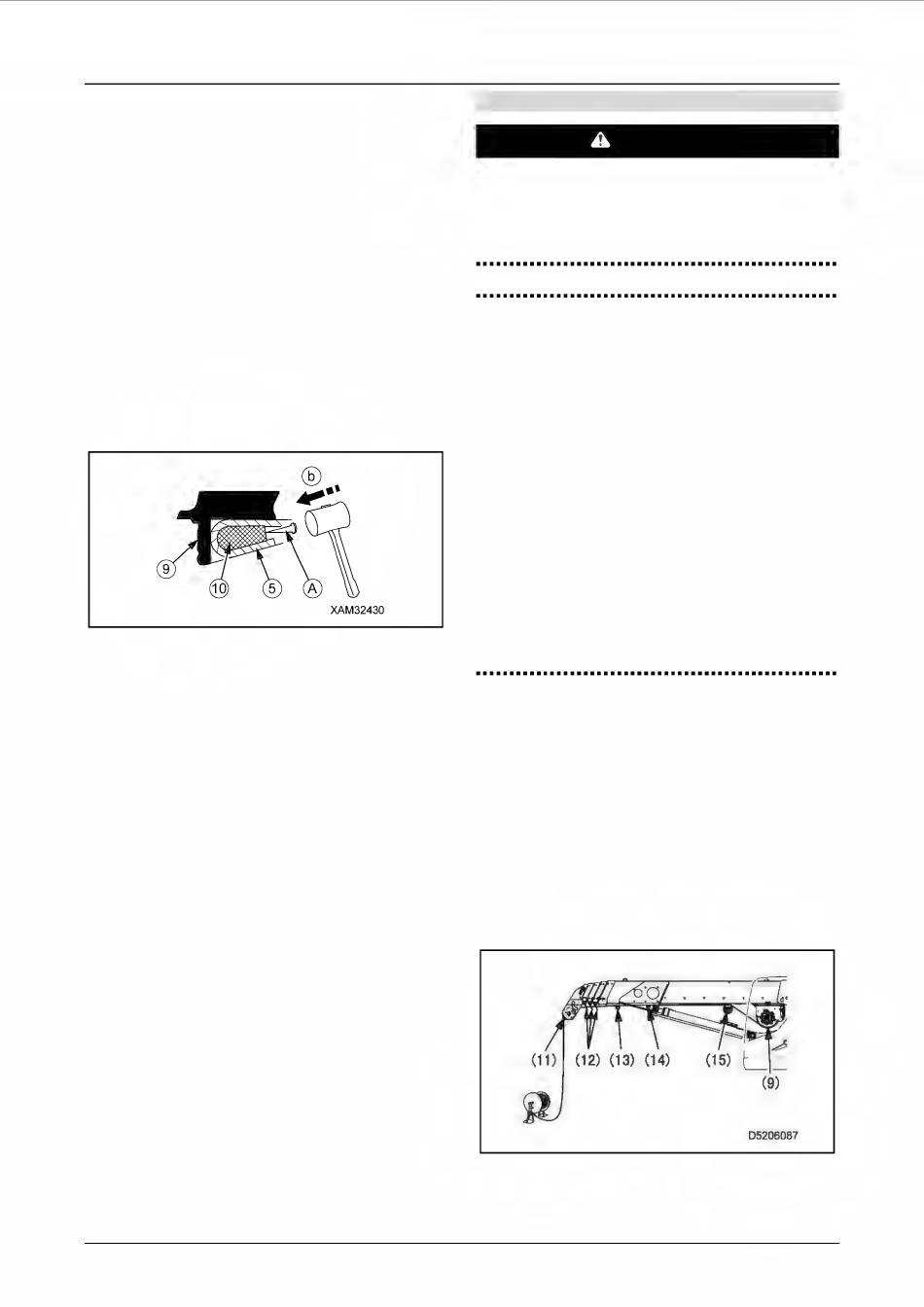

Nach dem Abwickeln des Drahtseils (5) von
9.
der Windentrommel (9), das Drahtseilende
(5), das an der Windentrommel (9) befestigt
ist, wie unten beschrieben, lösen.
1. Eine Rundstange (A) von 6 mm bis 10
mm mit dem Seilkeil (10) in Verbindung
bringen.
2. Den Seilkeil (10) durch leichtes
Schlagen auf die Rundstange (A) mit
einem Hammer in Pfeilrichtung (b)
herausziehen.
Das restliche Drahtseil (5) vollständig
10.
abwickeln.
6-80
[2] Einbau des Windendrahtseils
ACHTUNG
Sicherstellen, dass der das Drahtseil
einspannende Seilkeil sicher befestigt ist.
Andernfalls besteht die Gefahr, dass sich das
Drahtseil während der Benutzung des Krans
löst, was zu schweren Unfällen führen kann.
WICHTIG
• Beim Aufwickeln ein unregelmäßiges
Aufwickeln des Drahtseils auf der
Windentrommel vermeiden
• Unmittelbar nach dem Einbau eines neuen
Drahtseils ein Gewicht (ca. 0,98 kN [100 kg])
bei ausgefahrenem und vollständig
gehobenem Ausleger anheben und den
Haken mehrere Male heben und senken,
während der Motor mit niedriger Drehzahl
läuft, um das neue Drahtseil anzupassen.
• Das Drahtseil ist verdreht. Vorsichtig
vorgehen, um die Bildung von Knicken im
Drahtseil beim Hochwinden zu vermeiden.
Das Drahtseil durch Drehen entwirren, um
es aus der Windentrommel zu ziehen.
Anhand des folgenden Verfahrens das Drahtseil
befestigen.
Das Drahtseil (5) halten und durch das
1.
Gewicht der Endabschaltervorrichtung, die
Lastscheibe (11) an der Auslegerspitze, die
Drahtseilführung (12) der Ausleger Nr. 2, 3
und 4, die Rollenscheibe (13), die Scheibe
(14) innen in der Montagehalterung des
Auslegerkippzylinders und die Laufrolle (15)
führen.
