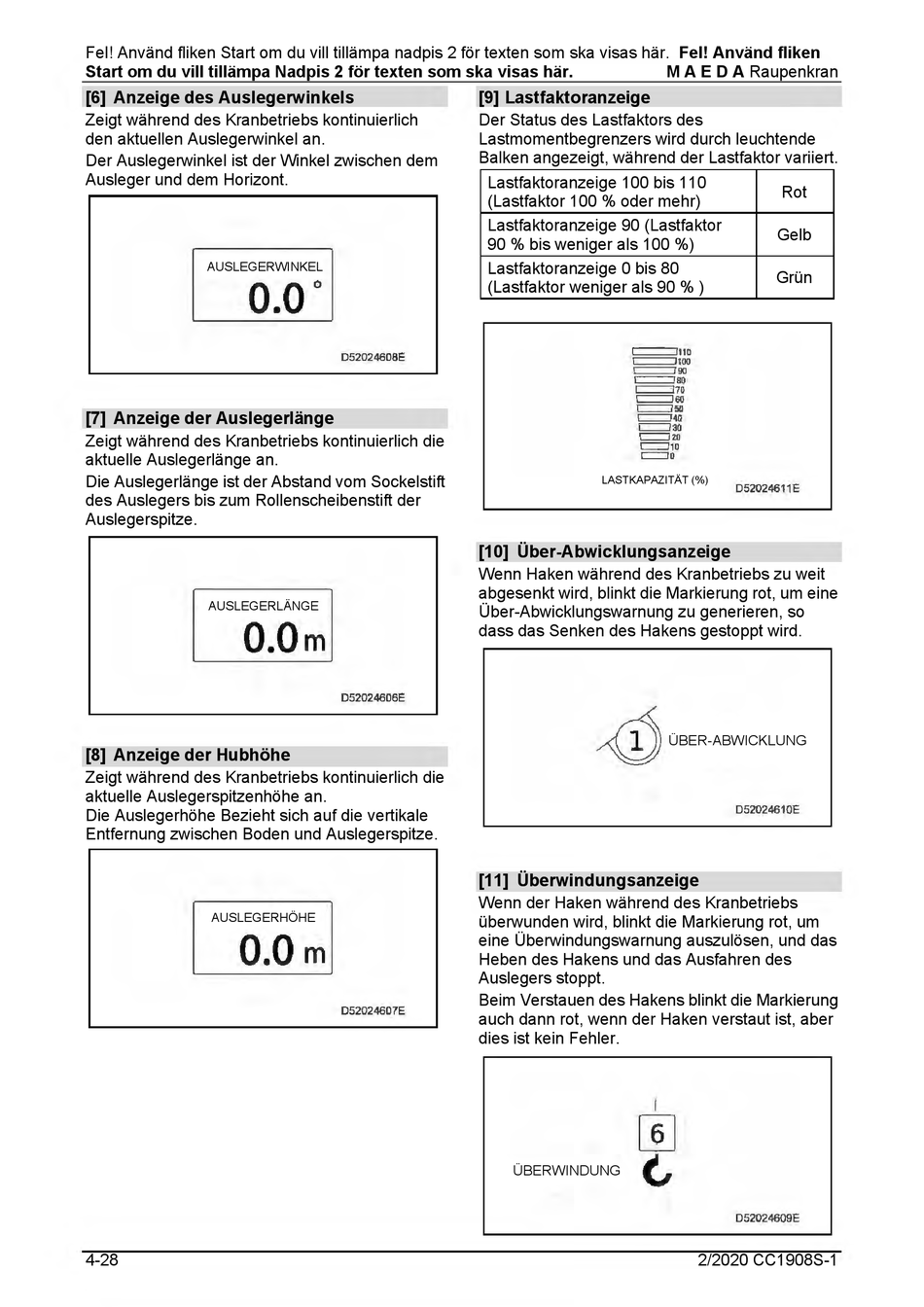

Maeda CC1908S-1 Bedienungshandbuch Seite 94

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här. Fel! Använd fliken
Start om du vill tillämpa Nadpis 2 för texten som ska visas här.
[6] Anzeige des Auslegerwinkels
Zeigt während des Kranbetriebs kontinuierlich
den aktuellen Auslegerwinkel an.
Der Auslegerwinkel ist der Winkel zwischen dem
Ausleger und dem Horizont.
AUSLEGERWINKEL
[7] Anzeige der Auslegerlänge
Zeigt während des Kranbetriebs kontinuierlich die
aktuelle Auslegerlänge an.
Die Auslegerlänge ist der Abstand vom Sockelstift
des Auslegers bis zum Rollenscheibenstift der
Auslegerspitze.
AUSLEGERLÄNGE
[8] Anzeige der Hubhöhe
Zeigt während des Kranbetriebs kontinuierlich die
aktuelle Auslegerspitzenhöhe an.
Die Auslegerhöhe Bezieht sich auf die vertikale
Entfernung zwischen Boden und Auslegerspitze.
AUSLEGERHÖHE
4-28
[9] Lastfaktoranzeige
Der Status des Lastfaktors des
Lastmomentbegrenzers wird durch leuchtende
Balken angezeigt, während der Lastfaktor variiert.
Lastfaktoranzeige 100 bis 110
(Lastfaktor 100 % oder mehr)
Lastfaktoranzeige 90 (Lastfaktor
90 % bis weniger als 100 %)
Lastfaktoranzeige 0 bis 80
(Lastfaktor weniger als 90 % )
LASTKAPAZITÄT (%)
[10] Über-Abwicklungsanzeige
Wenn Haken während des Kranbetriebs zu weit
abgesenkt wird, blinkt die Markierung rot, um eine
Über-Abwicklungswarnung zu generieren, so
dass das Senken des Hakens gestoppt wird.
[11] Überwindungsanzeige
Wenn der Haken während des Kranbetriebs
überwunden wird, blinkt die Markierung rot, um
eine Überwindungswarnung auszulösen, und das
Heben des Hakens und das Ausfahren des
Auslegers stoppt.
Beim Verstauen des Hakens blinkt die Markierung
auch dann rot, wenn der Haken verstaut ist, aber
dies ist kein Fehler.
ÜBERWINDUNG
M A E D A Raupenkran
Rot
Gelb
Grün
ÜBER-ABWICKLUNG
2/2020 CC1908S-1
