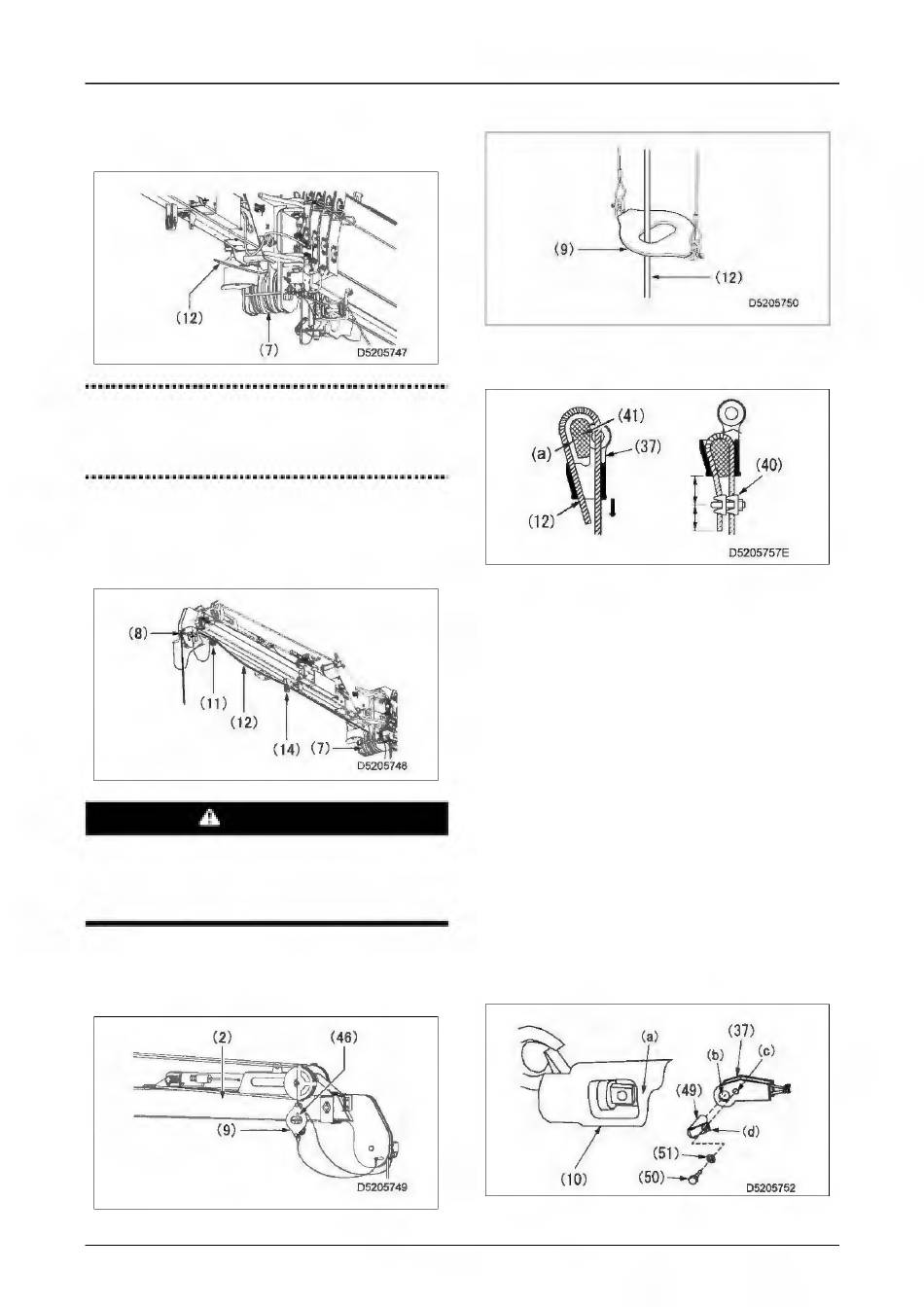

Das in Schritt 25 entfernte Drahtseil (12)
26.
durch die mittlere Rollenscheibe (7) am
Ende des Hauptauslegers ziehen und es
dann zum Fly Jib ziehen.
WICHTIG
Beim Ziehen des Drahtseils (12) durch die
Rollenscheibe (7) sicherstellen, dass es
durch die Nuten der Rollenscheibe (7) läuft.
Das durch die Rollenscheibe (7) gezogene
27.
Drahtseil (12) nun nacheinander durch die
Führungsrolle (14), die Schnapprolle (11)
und die Rollenscheibe (7) ziehen.
ACHTUNG
Das Drahtseil korrekt befestigen. Eine falsche
Führung des Drahtseils kann zu Schäden am
Drahtseil führen, was zu schweren Unfällen
führen kann.
Das Gewicht (9) des Überwindungs-Sensors
28.
vom Gewichtshaken (46) an der rechten
Seite des Nr. 1 Fly Jib (2) abnehmen.
5-68
Das Drahtseil (12) durch die Öffnung des
29.
Überwindungs-Sensor-Gewichts (9) ziehen.
Das Drahtseilende (12) am Seilschloss (37),
30.
wie unten angegeben, befestigen.
30mm oder
mehr
50mm oder
mehr
1.
Das Drahtseil (12) durch das
Seilschloss (37) ziehen, wie auf der
Abbildung rechts dargestellt.
2.
Der Seilkeil (41) muss sich in Stellung
(a) befinden. Das Drahtseil (12) um den
Seilkeil wickeln und ruckartig in
Pfeilrichtung ziehen.
Einen Drahtseilclip (40) am Drahtseil (12)
31.
befestigen.
Einzelheiten zur Montageposition des
Drahtseilclips (40) sind in der Abbildung zu
sehen.
Das Seilschloss (37) halten und so
32.
einsetzen, dass das Loch (b) darin mit dem
Loch (a) im Stift im Inneren des Hakenblocks
ausgerichtet ist. Den Seilschlossstift (49) in
die ausgerichteten Löcher einführen, das
Klemmloch (d) im Seilschlossstift (49) mit
dem Klemmloch (c) des Seilschlosses (37)
ausrichten, dann mit der Federscheibe (51)
und der Schraube (50) fixieren.
