MONTIEREN UND
ENTFERNEN
WARNUNG
• Vor Beginn des Prozesses müssen die
Anweisungen sorgfältig gelesen und
vollständig verstanden werden.
• Sobald die Maschine in der Arbeitsstellung
ist, Motor ausschalten und die Arbeiten
durchführen. Arbeiten bei laufenden Motor
können zu Fehlfunktionen oder schweren
Unfällen aufgrund unvorhergesehener
Bewegungen führen.
• Der Fixhaken sollte nur verwendet werden,
wenn der Haupthaken entfernt wurde.
• Das Montieren, Verstauen und Entfernen
des Fixhakens muss auf einem ebenen und
festen Untergrund bei waagerecht
ausgerichtetem Hauptausleger erfolgen.
• Zum Montieren, Verstauen und Entfernen
des Fixhakens ist ein Kran zu verwenden.
• Außerdem ist eine stabile Arbeitsplattform
mit ausreichender Höhe für die Arbeiten zu
verwenden. Die Verwendung einer
instabilen Arbeitsplattform kann zu Stürzen
und damit zu schweren Unfällen führen.
• Zum Arbeiten nicht auf die Raupe steigen.
• Während der Arbeit ist eine Arbeitsstellung
unter dem Fixhaken unbedingt zu
vermeiden.
• Finger nicht in das Stiftloch stecken.
• Es dürfen keine Finger zwischen
Auslegerkopf, Rollenscheibenkopf und E-
Ausleger platziert werden.
• Darauf achten, dass der Positionsstift von
oben in die richtige Position eingesetzt und
mit dem Klappsplint L gesichert wird.
2/2020 CC1908S-1
Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas
5.10.3.1

FIXHAKEN MONTIEREN

WARNUNG
Wenn der Fixhaken an die Haupteinheit
montiert wird, ist darauf zu achten, dass die
Fixhakeneinstellung auf „Mit
Fixhaken" eingestellt wird. Die Verwendung
der Maschine ohne Änderung der Einstellung
des Lastmomentbegrenzers kann zu
schweren Unfällen führen, z. B.
Beschädigung der Maschine oder Umkippen
der Maschine.
Montieren Sie den Fixhaken gemäß dem
nachstehenden Verfahren.

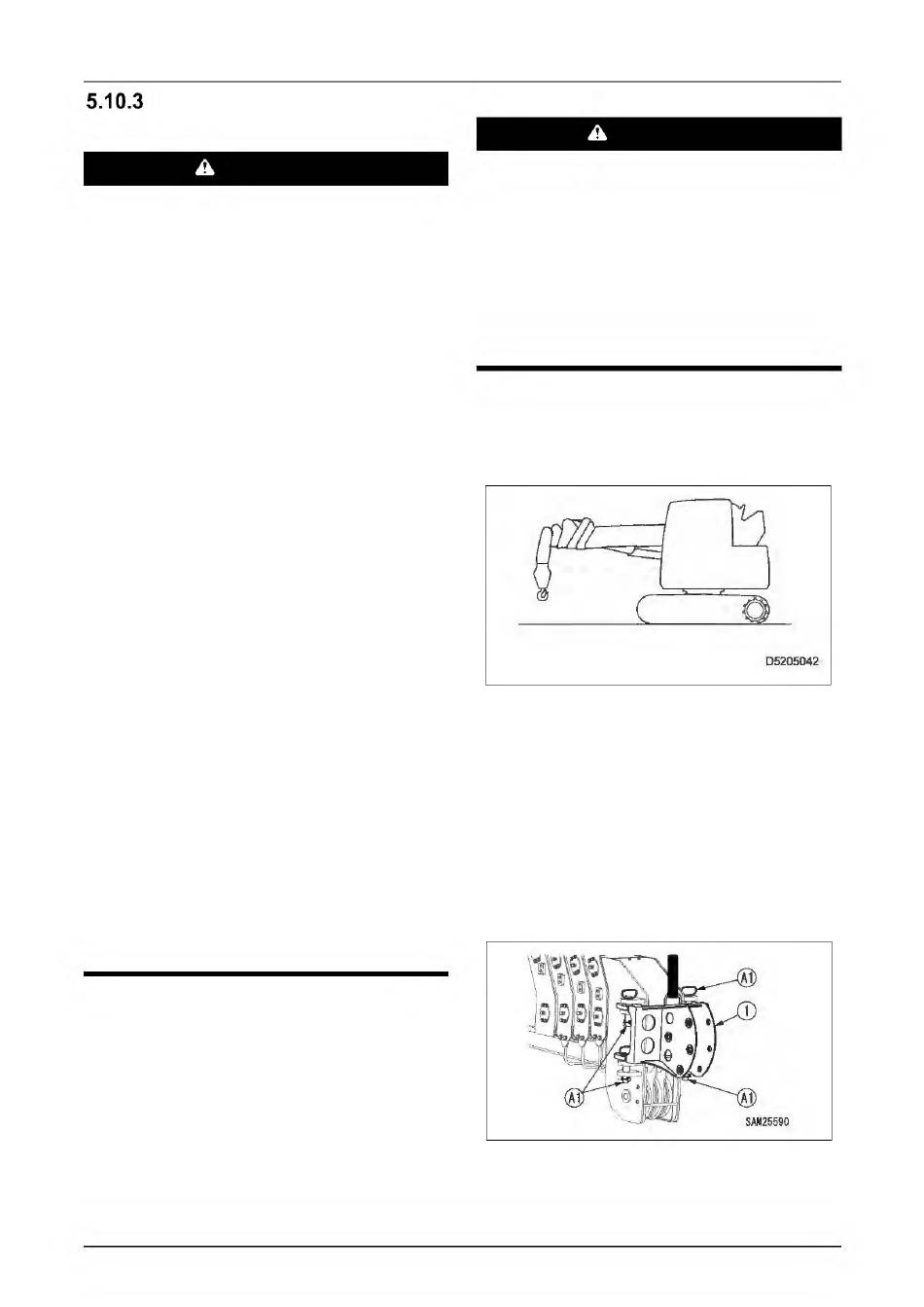

Die Maschine sollte sich in der unten
1.
dargestellten Position befinden:
Die Maschine auf eine ebene Oberfläche
bewegen.
Den Ausleger vollständig einfahren.
Auslegerwinkel auf 0° stellen.
Die Halterung (1) befestigen.
2.
Sobald die Löcher des Hauptauslegers und
der Halterung (1) ausgerichtet sind, die
Positionsstifte (A1) von oben in die 4
Positionen einführen. Die Positionsstifte (A1)
sicher mit den Klappsplinten (L) sichern.
Die Halterung (1) muss für die Montage mit
einem Kran angehoben werden. Zum Heben
muss die Schlinge am Haken an der Oberseite
der Halterung angesetzt werden.
5-79
