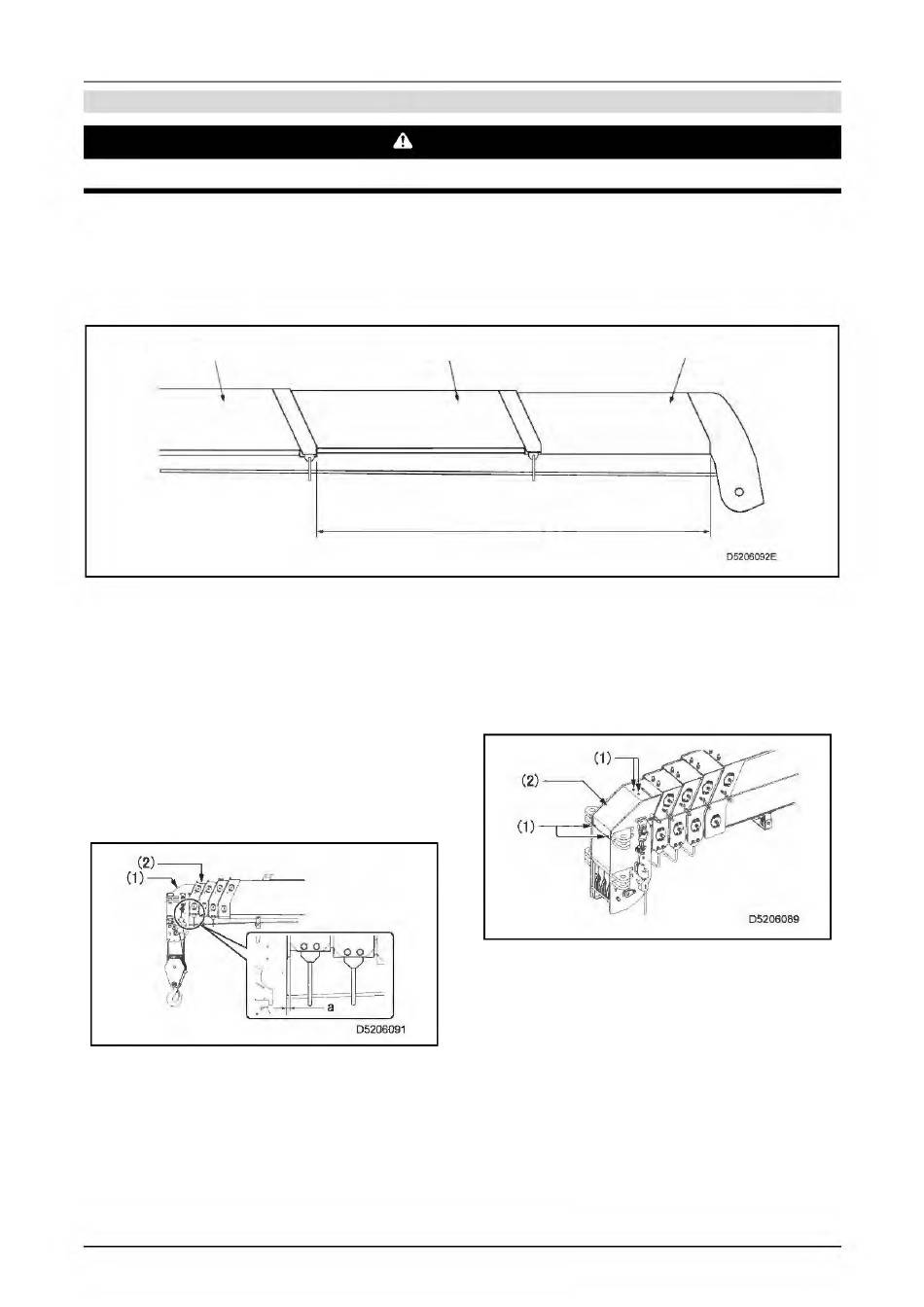

[2] EINSTELLEN DES DRAHTSEILS ZUM EIN- BZW. AUSFAHREN DES AUSLEGERS
Achten Sie darauf, dass die Drahtseile beim Einstellen nicht übermäßig gespannt werden.
Es wird je ein Drahtseil für das Aus- und Einfahren des Auslegers verwendet.
Diese Drahtseile mit Hilfe der folgenden Einstellungsverfahren einstellen:
Den Ausleger vollständig einfahren und horizontal ausrichten, dann die teleskopischen Ausleger
1.
gleichzeitig 2 m oder mehr ausfahren.
Ausleger Nr. 3
Langsam den Ausleger in die
2.
Verstauungsposition einfahren.
Die Größe des Spalts (a) messen und
entsprechende Maßnahmen wie folgt
einleiten:
• Wenn der Abstand (a) 5 mm oder mehr
beträgt, das Auslegereinzugsseil (5) des
Auslegers Nr. 5 einstellen.
• Wenn der Spalt (a) Null ist, gemäß der
Beschreibung unter Punkt 5 „Einstellung
des Auslegerausfahrseils (8) für Ausleger
Nr. 5" einstellen.
6-84
VORSICHT
Ausleger Nr. 4
2 m oder mehr
Die vier Befestigungsschrauben (1) an der
3.
Auslegerspitze entfernen und die Abdeckung
(2) abnehmen.
Wenn das Drahtseil durchhängt, gemäß dem
Abschnitt zur Einstellung des Drahtseils
einstellen.
M A E D A Raupenkran
Ausleger Nr. 5
