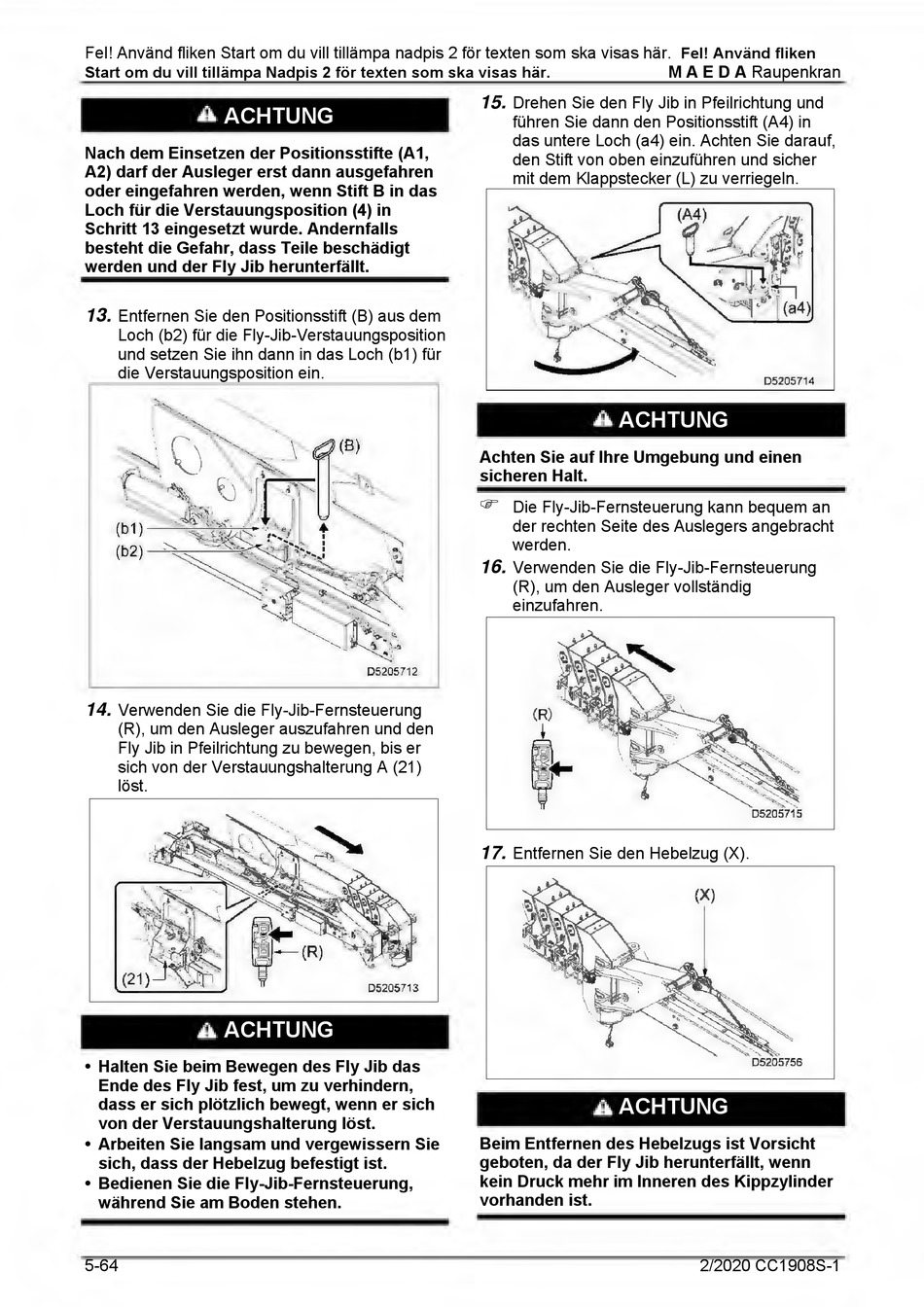

ACHTUNG
Nach dem Einsetzen der Positionsstifte (A1,
A2) darf der Ausleger erst dann ausgefahren
oder eingefahren werden, wenn Stift B in das
Loch für die Verstauungsposition (4) in
Schritt 13 eingesetzt wurde. Andernfalls
besteht die Gefahr, dass Teile beschädigt
werden und der Fly Jib herunterfällt.
Entfernen Sie den Positionsstift (B) aus dem
13.
Loch (b2) für die Fly-Jib-Verstauungsposition
und setzen Sie ihn dann in das Loch (b1) für
die Verstauungsposition ein.
Verwenden Sie die Fly-Jib-Fernsteuerung
14.
(R), um den Ausleger auszufahren und den
Fly Jib in Pfeilrichtung zu bewegen, bis er
sich von der Verstauungshalterung A (21)
löst.
ACHTUNG
• Halten Sie beim Bewegen des Fly Jib das
Ende des Fly Jib fest, um zu verhindern,
dass er sich plötzlich bewegt, wenn er sich
von der Verstauungshalterung löst.
• Arbeiten Sie langsam und vergewissern Sie
sich, dass der Hebelzug befestigt ist.
• Bedienen Sie die Fly-Jib-Fernsteuerung,
während Sie am Boden stehen.
5-64
Drehen Sie den Fly Jib in Pfeilrichtung und
15.
führen Sie dann den Positionsstift (A4) in
das untere Loch (a4) ein. Achten Sie darauf,
den Stift von oben einzuführen und sicher
mit dem Klappstecker (L) zu verriegeln.
ACHTUNG
Achten Sie auf Ihre Umgebung und einen
sicheren Halt.

Die Fly-Jib-Fernsteuerung kann bequem an
der rechten Seite des Auslegers angebracht
werden.
Verwenden Sie die Fly-Jib-Fernsteuerung
16.
(R), um den Ausleger vollständig
einzufahren.
Entfernen Sie den Hebelzug (X).
17.
ACHTUNG
Beim Entfernen des Hebelzugs ist Vorsicht
geboten, da der Fly Jib herunterfällt, wenn
kein Druck mehr im Inneren des Kippzylinder
vorhanden ist.
