Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här. Fel! Använd
fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.

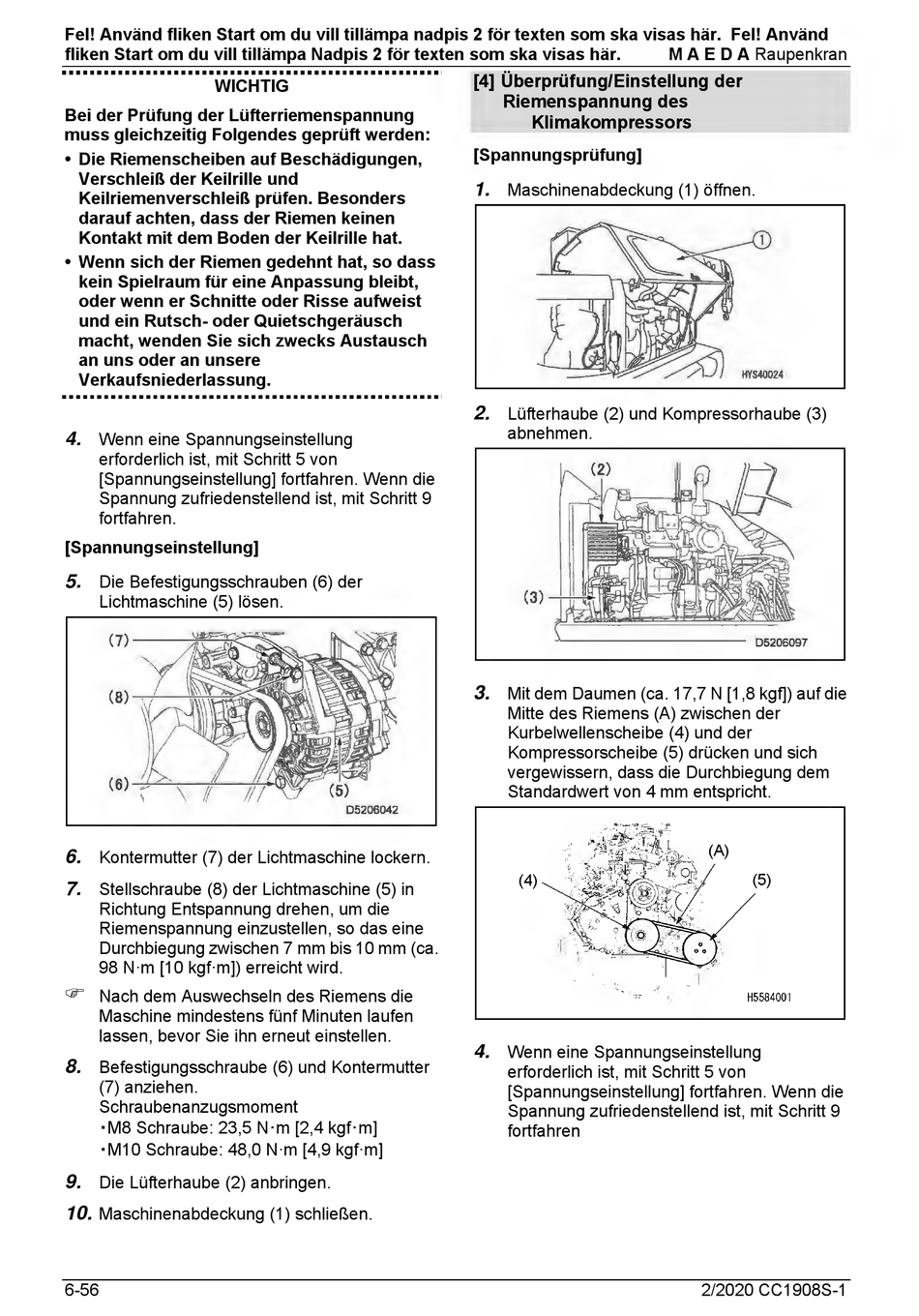

WICHTIG
Bei der Prüfung der Lüfterriemenspannung
muss gleichzeitig Folgendes geprüft werden:
• Die Riemenscheiben auf Beschädigungen,
Verschleiß der Keilrille und
Keilriemenverschleiß prüfen. Besonders
darauf achten, dass der Riemen keinen
Kontakt mit dem Boden der Keilrille hat.
• Wenn sich der Riemen gedehnt hat, so dass
kein Spielraum für eine Anpassung bleibt,
oder wenn er Schnitte oder Risse aufweist
und ein Rutsch- oder Quietschgeräusch
macht, wenden Sie sich zwecks Austausch
an uns oder an unsere
Verkaufsniederlassung.
Wenn eine Spannungseinstellung
4.
erforderlich ist, mit Schritt 5 von
[Spannungseinstellung] fortfahren. Wenn die
Spannung zufriedenstellend ist, mit Schritt 9
fortfahren.
[Spannungseinstellung]
Die Befestigungsschrauben (6) der
5.
Lichtmaschine (5) lösen.
Kontermutter (7) der Lichtmaschine lockern.
6.
Stellschraube (8) der Lichtmaschine (5) in
7.
Richtung Entspannung drehen, um die
Riemenspannung einzustellen, so das eine
Durchbiegung zwischen 7 mm bis 10 mm (ca.
98 N·m [10 kgf·m]) erreicht wird.
Nach dem Auswechseln des Riemens die
Maschine mindestens fünf Minuten laufen
lassen, bevor Sie ihn erneut einstellen.
Befestigungsschraube (6) und Kontermutter
8.
(7) anziehen.
Schraubenanzugsmoment
・M8 Schraube: 23,5 N･m [2,4 kgf･m]
・M10 Schraube: 48,0 N·m [4,9 kgf·m]
Die Lüfterhaube (2) anbringen.
9.
Maschinenabdeckung (1) schließen.
10.
6-56
[4] Überprüfung/Einstellung der
Riemenspannung des
Klimakompressors
[Spannungsprüfung]
Maschinenabdeckung (1) öffnen.
1.
Lüfterhaube (2) und Kompressorhaube (3)
2.
abnehmen.
Mit dem Daumen (ca. 17,7 N [1,8 kgf]) auf die
3.
Mitte des Riemens (A) zwischen der
Kurbelwellenscheibe (4) und der
Kompressorscheibe (5) drücken und sich
vergewissern, dass die Durchbiegung dem
Standardwert von 4 mm entspricht.
(4)
Wenn eine Spannungseinstellung
4.
erforderlich ist, mit Schritt 5 von
[Spannungseinstellung] fortfahren. Wenn die
Spannung zufriedenstellend ist, mit Schritt 9
fortfahren
M A E D A Raupenkran
(A)
(5)
2/2020 CC1908S-1
