M A E D A RaupenkranFel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här. Fel! Använ

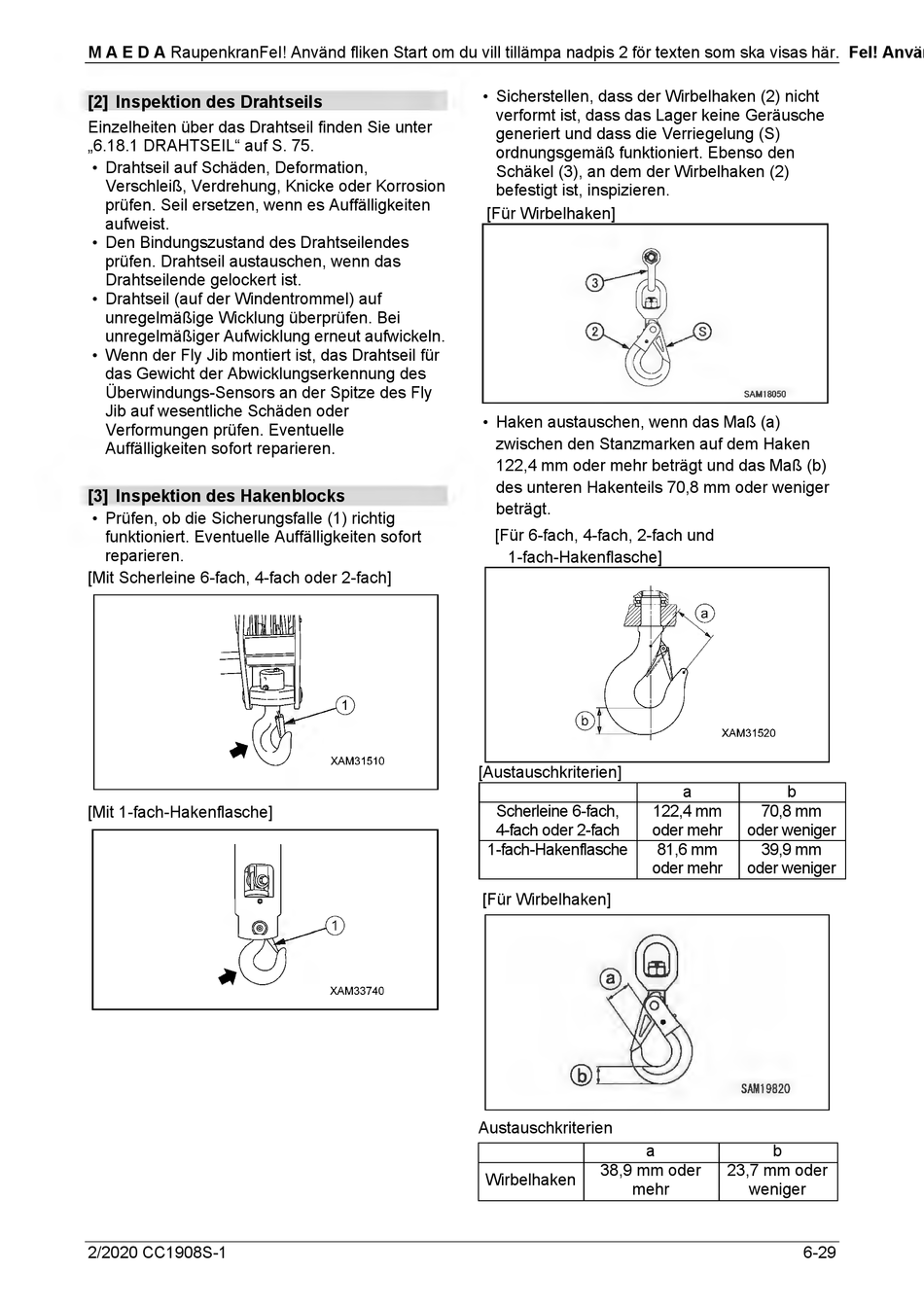

[2] Inspektion des Drahtseils
Einzelheiten über das Drahtseil finden Sie unter
„6.18.1 DRAHTSEIL" auf S. 75.
• Drahtseil auf Schäden, Deformation,
Verschleiß, Verdrehung, Knicke oder Korrosion
prüfen. Seil ersetzen, wenn es Auffälligkeiten
aufweist.
• Den Bindungszustand des Drahtseilendes
prüfen. Drahtseil austauschen, wenn das
Drahtseilende gelockert ist.
• Drahtseil (auf der Windentrommel) auf
unregelmäßige Wicklung überprüfen. Bei
unregelmäßiger Aufwicklung erneut aufwickeln.
• Wenn der Fly Jib montiert ist, das Drahtseil für
das Gewicht der Abwicklungserkennung des
Überwindungs-Sensors an der Spitze des Fly
Jib auf wesentliche Schäden oder
Verformungen prüfen. Eventuelle
Auffälligkeiten sofort reparieren.
[3] Inspektion des Hakenblocks
• Prüfen, ob die Sicherungsfalle (1) richtig
funktioniert. Eventuelle Auffälligkeiten sofort
reparieren.
[Mit Scherleine 6-fach, 4-fach oder 2-fach]
[Mit 1-fach-Hakenflasche]
2/2020 CC1908S-1
• Sicherstellen, dass der Wirbelhaken (2) nicht
verformt ist, dass das Lager keine Geräusche
generiert und dass die Verriegelung (S)
ordnungsgemäß funktioniert. Ebenso den
Schäkel (3), an dem der Wirbelhaken (2)
befestigt ist, inspizieren.
[Für Wirbelhaken]
• Haken austauschen, wenn das Maß (a)
zwischen den Stanzmarken auf dem Haken
122,4 mm oder mehr beträgt und das Maß (b)
des unteren Hakenteils 70,8 mm oder weniger
beträgt.
[Für 6-fach, 4-fach, 2-fach und
1-fach-Hakenflasche]
[Austauschkriterien]
Scherleine 6-fach,
122,4 mm
4-fach oder 2-fach
oder mehr
1-fach-Hakenflasche
oder mehr
[Für Wirbelhaken]
Austauschkriterien
a
38,9 mm oder
Wirbelhaken
mehr
a
b
70,8 mm
oder weniger
81,6 mm
39,9 mm
oder weniger
b
23,7 mm oder
weniger
6-29
