M A E D A Raupenkran
Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här. Fel! Anv

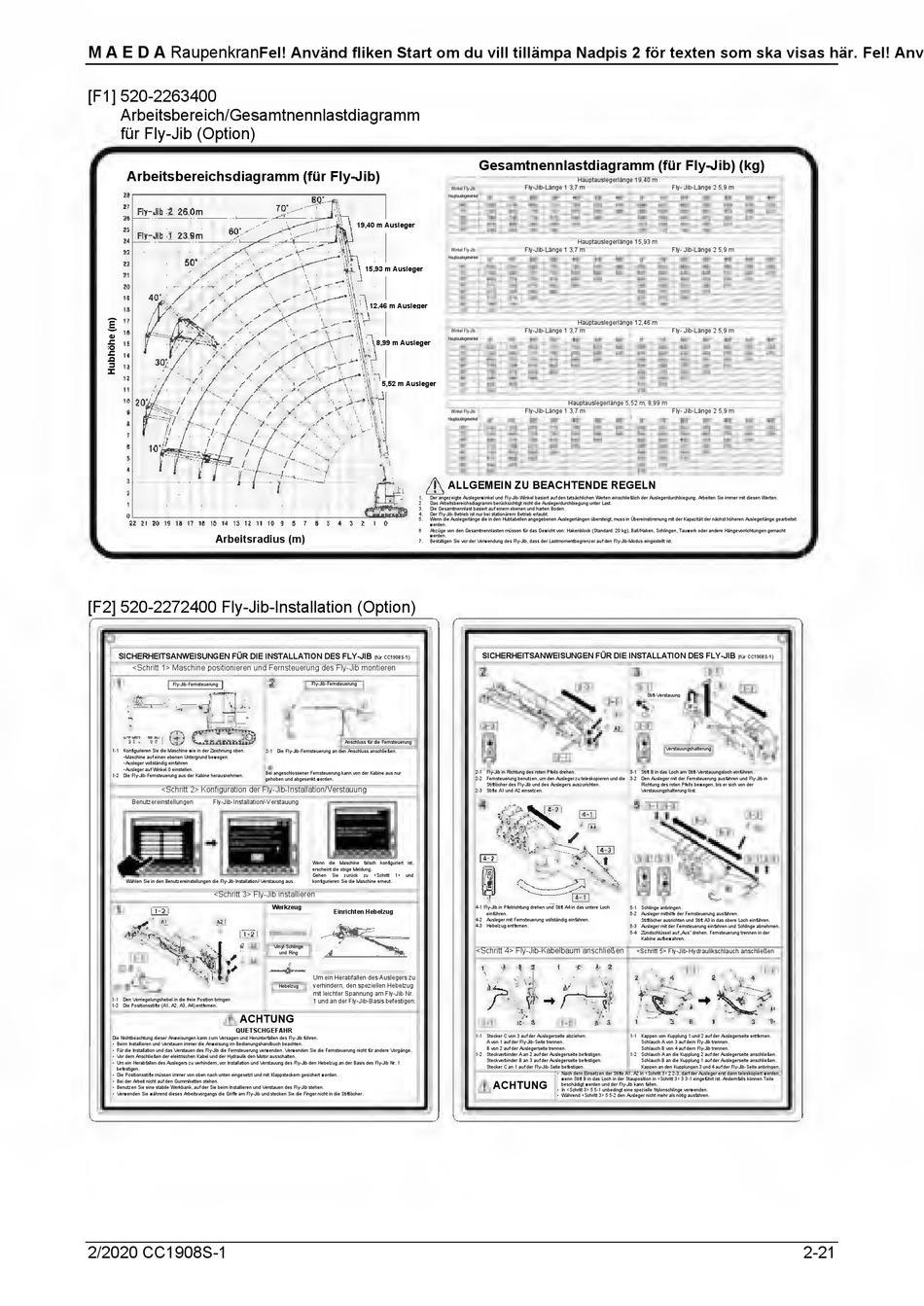

[F1] 520-2263400
Arbeitsbereich/Gesamtnennlastdiagramm
für Fly-Jib (Option)
Arbeitsbereichsdiagramm (für Fly-Jib)
Arbeitsradius (m)
[F2] 520-2272400 Fly-Jib-Installation (Option)
SICHERHEITSANWEISUNGEN FÜR DIE INSTALLATION DES FLY-JIB
<Schritt 1> Maschine positionieren und Fernsteuerung des Fly-Jib montieren
Fly-Jib-Fernsteuerung
1-1 Konfigurieren Sie die Maschine wie in der Zeichnung oben.
• Maschine auf einen ebenen Untergrund bewegen.
• Ausleger vollständig einfahren
• Ausleger auf Winkel 0 einstellen.
1-2 Die Fly-Jib-Fernsteuerung aus der Kabine herausnehmen.
<Schritt 2> Konfiguration der Fly-Jib-Installation/Verstauung
Benutzereinstellungen Fly-Jib-Installation/-Verstauung
Wählen Sie in den Benutzereinstellungen die Fly-Jib-Installation/-Verstauung aus.
<Schritt 3> Fly-Jib installieren
1-1 Den Verriegelungshebel in die freie Position bringen
1-2 Die Positionsstifte (A1, A2, A3, A4) entfernen.
ACHTUNG
QUETSCHGEFAHR
Die Nichtbeachtung dieser Anweisungen kann zum Versagen und Herunterfallen des Fly-Jib führen.
• Beim Installieren und Verstauen immer die Anweisung im Bedienungshandbuch beachten.
• Für die Installation und das Verstauen des Fly-Jib die Fernsteuerung verwenden. Verwenden Sie die Fernsteuerung nicht für andere Vorgänge.
• Vor dem Anschließen der elektrischen Kabel und der Hydraulik den Motor ausschalten.
• Um ein Herabfallen des Auslegers zu verhindern, vor Installation und Verstauung des Fly-Jib den Hebelzug an der Basis des Fly-Jib Nr. 1
befestigen.
• Die Positionsstifte müssen immer von oben nach unten eingesetzt und mit Klappsteckern gesichert werden.
• Bei der Arbeit nicht auf den Gummiketten stehen.
• Benutzen Sie eine stabile Werkbank, auf der Sie beim Installieren und Verstauen des Fly-Jib stehen.
• Verwenden Sie während dieses Arbeitsvorgangs die Griffe am Fly-Jib und stecken Sie die Finger nicht in die Stiftlöcher.
2/2020 CC1908S-1
19,40 m Ausleger
15,93 m Ausleger
12,46 m Ausleger
8,99 m Ausleger
5,52 m Ausleger
1. Der angezeigte Auslegerwinkel und Fly-Jib-Winkel basiert auf den tatsächlichen Werten einschließlich der Auslegerdurchbiegung. Arbeiten Sie immer mit diesen Werten.
2 Das Arbeitsbereichsdiagramm berücksichtigt nicht die Auslegerdurchbiegung unter Last.
3. Die Gesamtnennlast basiert auf einem ebenen und harten Boden.
4. Der Fly-Jib-Betrieb ist nur bei stationärem Betrieb erlaubt.
5. Wenn die Auslegerlänge die in den Hubtabellen angegebenen Auslegerlängen übersteigt, muss in Übereinstimmung mit der Kapazität der nächst höheren Auslegerlänge gearbeitet
werden.
6 Abzüge von den Gesamtnennlasten müssen für das Gewicht von: Hakenblock (Standard: 20 kg), Ball/Haken, Schlingen, Tauwerk oder andere Hängevorrichtungen gemacht
werden.
7. Bestätigen Sie vor der Verwendung des Fly-Jib, dass der Lastmomentbegrenzer auf den Fly-Jib-Modus eingestellt ist.
(für CC1908S-1)
Fly-Jib-Fernsteuerung
Anschluss für die Fernsteuerung
2-1 Die Fly-Jib-Fernsteuerung an den Anschluss anschließen.
Bei angeschlossener Fernsteuerung kann von der Kabine aus nur
gehoben und abgesenkt werden.
Wenn die Maschine falsch konfiguriert ist,
erscheint die obige Meldung.
Gehen Sie zurück zu <Schritt 1> und
konfigurieren Sie die Maschine erneut.
Werkzeug
Einrichten Hebelzug
Vinyl-Schlinge
und Ring
Um ein Herabfallen des Auslegers zu
verhindern, den speziellen Hebelzug
Hebelzug
mit leichter Spannung am Fly-Jib Nr.
1 und an der Fly-Jib-Basis befestigen.
Gesamtnennlastdiagramm (für Fly-Jib) (kg)
Hauptauslegerlänge 19,40 m
Fly-Jib-Länge 1 3,7 m
Winkel Fly-Jib
Hauptauslegerwinkel
Hauptauslegerlänge 15,93 m
Fly-Jib-Länge 1 3,7 m
Winkel Fly-Jib
Hauptauslegerwinkel
Hauptauslegerlänge 12,46 m
Fly-Jib-Länge 1 3,7 m
Winkel Fly-Jib
Hauptauslegerwinkel
Hauptauslegerlänge 5,52 m, 8,99 m
Fly-Jib-Länge 1 3,7 m
Winkel Fly-Jib
Hauptauslegerwinkel
ALLGEMEIN ZU BEACHTENDE REGELN
SICHERHEITSANWEISUNGEN FÜR DIE INSTALLATION DES FLY-JIB
2-1 Fly-Jib in Richtung des roten Pfeils drehen.
2-2 Fernsteuerung benutzen, um den Ausleger zu teleskopieren und die
Stiftlöcher des Fly-Jib und des Auslegers auszurichten.
2-3 Stifte A1 und A2 einsetzen.
4-1 Fly-Jib in Pfeilrichtung drehen und Stift A4 in das untere Loch
einführen.
4-2 Ausleger mit Fernsteuerung vollständig einfahren.
4-3 Hebelzug entfernen.
<Schritt 4> Fly-Jib-Kabelbaum anschließen
1-1 Stecker C von 3 auf der Auslegerseite abziehen.
A von 1 auf der Fly-Jib-Seite trennen.
B von 2 auf der Auslegerseite trennen.
1-2 Steckverbinder A an 2 auf der Auslegerseite befestigen.
Steckverbinder B an 3 auf der Auslegerseite befestigen.
Stecker C an 1 auf der Fly-Jib-Seite befestigen.
• Nach dem Einsetzen der Stifte A1, A2 in <Schritt 3> 2 2-3, darf der Ausleger erst dann teleskopiert werden,
wenn Stift B in das Loch in der Stauposition in <Schritt 3> 3 3-1 eingeführt ist. Andernfalls können Teile
ACHTUNG
beschädigt werden und der Fly-Jib kann fallen.
• In <Schritt 3> 5 5-1 unbedingt eine spezielle Nylonschlinge verwenden.
• Während <Schritt 3> 5 5-2 den Ausleger nicht mehr als nötig ausfahren.
Fly- Jib-Länge 2 5,9 m
Fly- Jib-Länge 2 5,9 m
Fly- Jib-Länge 2 5,9 m
Fly- Jib-Länge 2 5,9 m
(für CC1908S-1)
Stift-Verstauung
Verstauungshalterung
3-1 Stift B in das Loch am Stift-Verstauungsloch einführen.
3-2 Den Ausleger mit der Fernsteuerung ausfahren und Fly-Jib in
Richtung des roten Pfeils bewegen, bis er sich von der
Verstauungshalterung löst.
5-1 Schlinge anbringen.
5-2 Ausleger mithilfe der Fernsteuerung ausfahren.
Stiftlöcher ausrichten und Stift A3 in das obere Loch einführen.
5-3 Ausleger mit der Fernsteuerung einfahren und Schlinge abnehmen.
5-4 Zündschlüssel auf „Aus" drehen. Fernsteuerung trennen in der
Kabine aufbewahren.
<Schritt 5> Fly-Jib-Hydraulikschlauch anschließen
1-1 Kappen von Kupplung 1 und 2 auf der Auslegerseite entfernen.
Schlauch A von 3 auf dem Fly-Jib trennen.
Schlauch B von 4 auf dem Fly-Jib trennen.
1-2 Schlauch A an die Kupplung 2 auf der Auslegerseite anschließen.
Schlauch B an die Kupplung 1 auf der Auslegerseite anschließen.
Kappen an den Kupplungen 3 und 4 auf der Fly-Jib-Seite anbringen.
2-21
