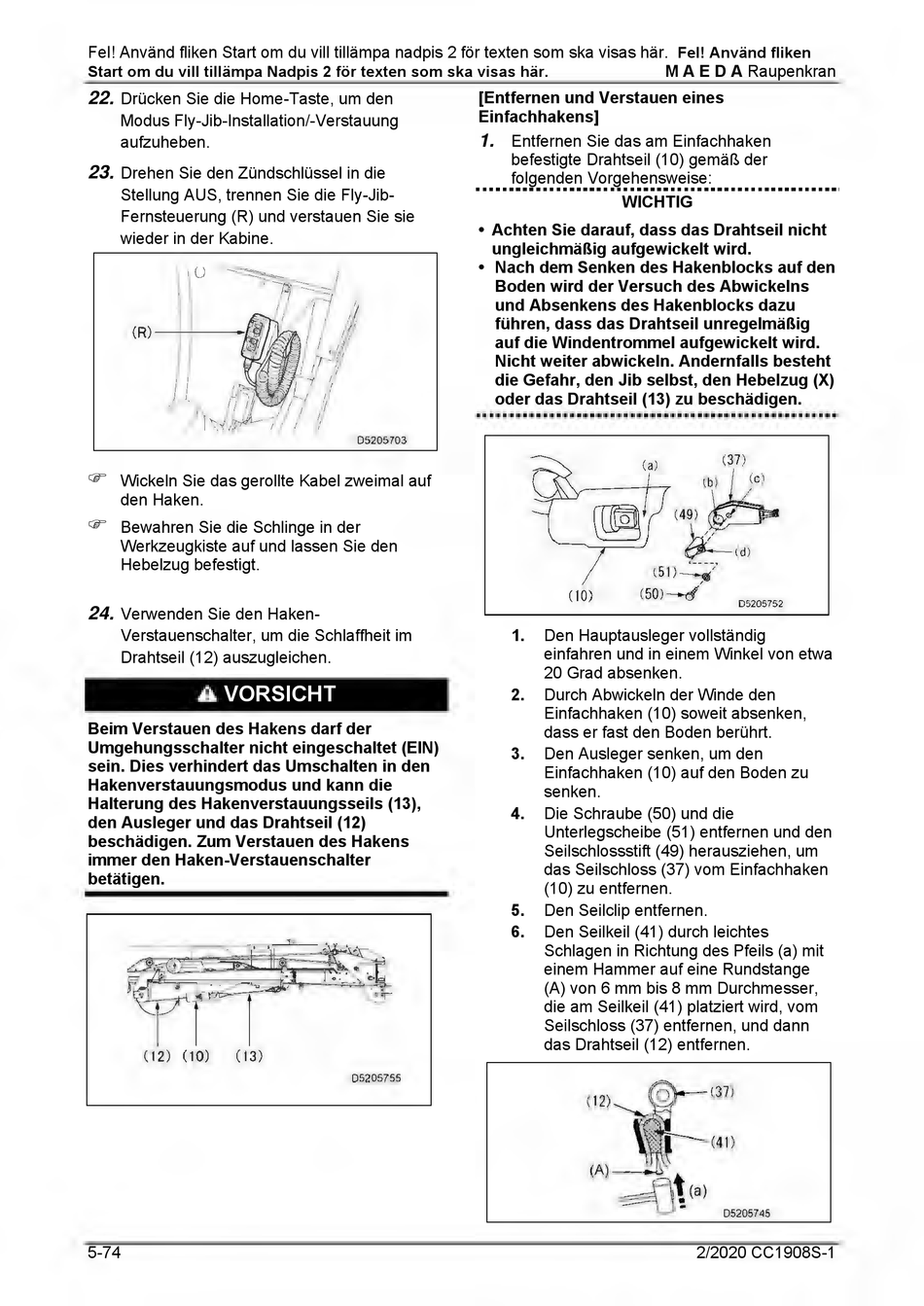

Drücken Sie die Home-Taste, um den
22.
Modus Fly-Jib-Installation/-Verstauung
aufzuheben.
Drehen Sie den Zündschlüssel in die
23.
Stellung AUS, trennen Sie die Fly-Jib-
Fernsteuerung (R) und verstauen Sie sie
wieder in der Kabine.

Wickeln Sie das gerollte Kabel zweimal auf
den Haken.

Bewahren Sie die Schlinge in der
Werkzeugkiste auf und lassen Sie den
Hebelzug befestigt.
Verwenden Sie den Haken-
24.
Verstauenschalter, um die Schlaffheit im
Drahtseil (12) auszugleichen.
VORSICHT
Beim Verstauen des Hakens darf der
Umgehungsschalter nicht eingeschaltet (EIN)
sein. Dies verhindert das Umschalten in den
Hakenverstauungsmodus und kann die
Halterung des Hakenverstauungsseils (13),
den Ausleger und das Drahtseil (12)
beschädigen. Zum Verstauen des Hakens
immer den Haken-Verstauenschalter
betätigen.
5-74
[Entfernen und Verstauen eines
Einfachhakens]
Entfernen Sie das am Einfachhaken
1.
befestigte Drahtseil (10) gemäß der
folgenden Vorgehensweise:
WICHTIG
• Achten Sie darauf, dass das Drahtseil nicht
ungleichmäßig aufgewickelt wird.
• Nach dem Senken des Hakenblocks auf den
Boden wird der Versuch des Abwickelns
und Absenkens des Hakenblocks dazu
führen, dass das Drahtseil unregelmäßig
auf die Windentrommel aufgewickelt wird.
Nicht weiter abwickeln. Andernfalls besteht
die Gefahr, den Jib selbst, den Hebelzug (X)
oder das Drahtseil (13) zu beschädigen.
1. Den Hauptausleger vollständig
einfahren und in einem Winkel von etwa
20 Grad absenken.
2. Durch Abwickeln der Winde den
Einfachhaken (10) soweit absenken,
dass er fast den Boden berührt.
3. Den Ausleger senken, um den
Einfachhaken (10) auf den Boden zu
senken.
4. Die Schraube (50) und die
Unterlegscheibe (51) entfernen und den
Seilschlossstift (49) herausziehen, um
das Seilschloss (37) vom Einfachhaken
(10) zu entfernen.
5. Den Seilclip entfernen.
6. Den Seilkeil (41) durch leichtes
Schlagen in Richtung des Pfeils (a) mit
einem Hammer auf eine Rundstange
(A) von 6 mm bis 8 mm Durchmesser,
die am Seilkeil (41) platziert wird, vom
Seilschloss (37) entfernen, und dann
das Drahtseil (12) entfernen.
