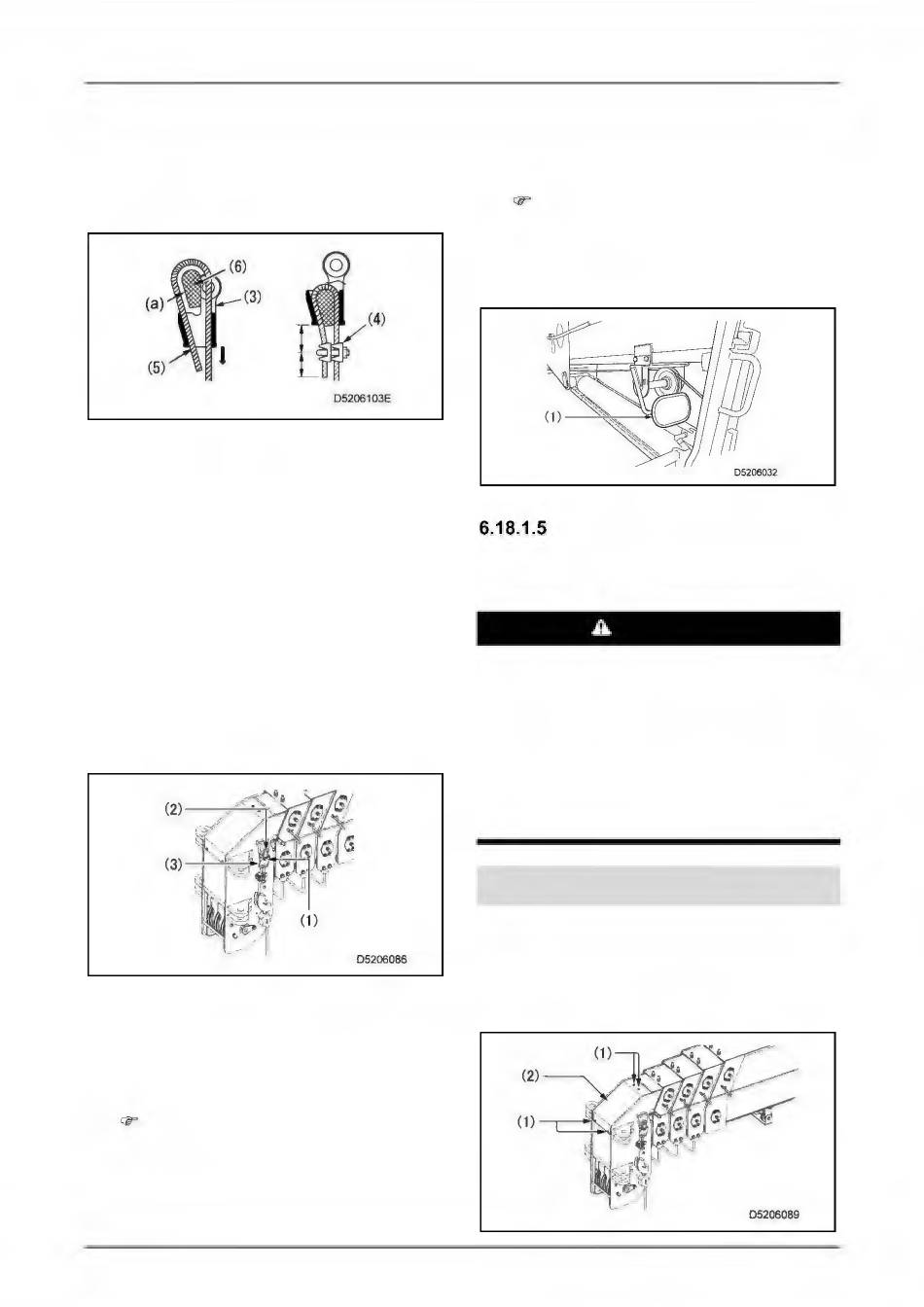

Das Drahtseil (5) durch das Gewicht der
5.
Endabschaltervorrichtung
führen.
Das Drahtseilende (5) am Seilschloss (3), wie
6.
unten angegeben, befestigen.
30mm oder
mehr
50mm oder
mehr
1. Drahtseil (5) durch das Seilschloss (3)
ziehen, wie auf der Abbildung oben
dargestellt.
2.
Der Seilkeil (6) muss sich in Stellung (a)
befinden. Das Drahtseil (5) um den
Seilkeil wickeln und ruckartig in
Pfeilrichtung ziehen.
Einen Drahtseilclip (4) am Drahtseil (5)
7.
entsprechend den Abmessungen in der
Abbildung oben befestigen.
Das Seilschloss (3) am Ausleger mit einem
8.
Seilschlossstift (2) anordnen und die
Halteschraube (1) des Seilschlossstiftes
anziehen.
Den rechten Bedienhebel zur Seite
9.
„Anheben" betätigen (nach innen ziehen)
oder den linken Bedienhebel zur Seite
„Ausfahren" betätigen (nach vorne schieben),
um den Hakenblock anzuheben.
Die Winde darf erst nach dem Anheben
des Hakenblocks betätigt werden.
Den Ausleger vollständig ausgefahren und
10.
vollständig angehoben verwenden.
6-82
Während das Drahtseil (5) angespannt wird,
11.
den rechten Bedienhebel zur Seite
„Aufwickeln" betätigen (zum Bediener
ziehen), um das Drahtseil (5) auf die
Windentrommel (9) zu wickeln.
In diesem Schritt den unter der
Windentrommel angebrachten Spiegel
(1) zur Kontrolle unregelmäßiger
Aufwicklung vom Sitz des Bedieners aus
beobachten, um unregelmäßige
Aufwicklung sofort festzustellen.
PRÜFEN/EINSTELLEN DES
DRAHTSEILS ZUM EIN- BZW.
AUSFAHREN DES
AUSLEGERS
ACHTUNG
• Tragen Sie im Umgang mit dem Drahtseil
immer dicke Lederhandschuhe.
• Stellen Sie sicher, dass das Seil zu ein- bzw.
ausfahren des Auslegers wie hier
beschrieben richtig eingestellt ist. Werden
einzelne Schritte nicht beachtet oder wird
das Seil falsch eingestellt, besteht Gefahr,
dass der Ausleger oder die Last nach unten
fallen.
[1] Prüfen des Drahtseils zum Ein- bzw.

Ausfahren des Auslegers

Stellen Sie das Auslegerausfahrseil unter den
folgenden Bedingungen ein:
Ausleger vollständig einfahren.
1.
Die vier Befestigungsschrauben (1) an der
2.
Auslegerspitze entfernen und die Abdeckung
(2) abnehmen.
