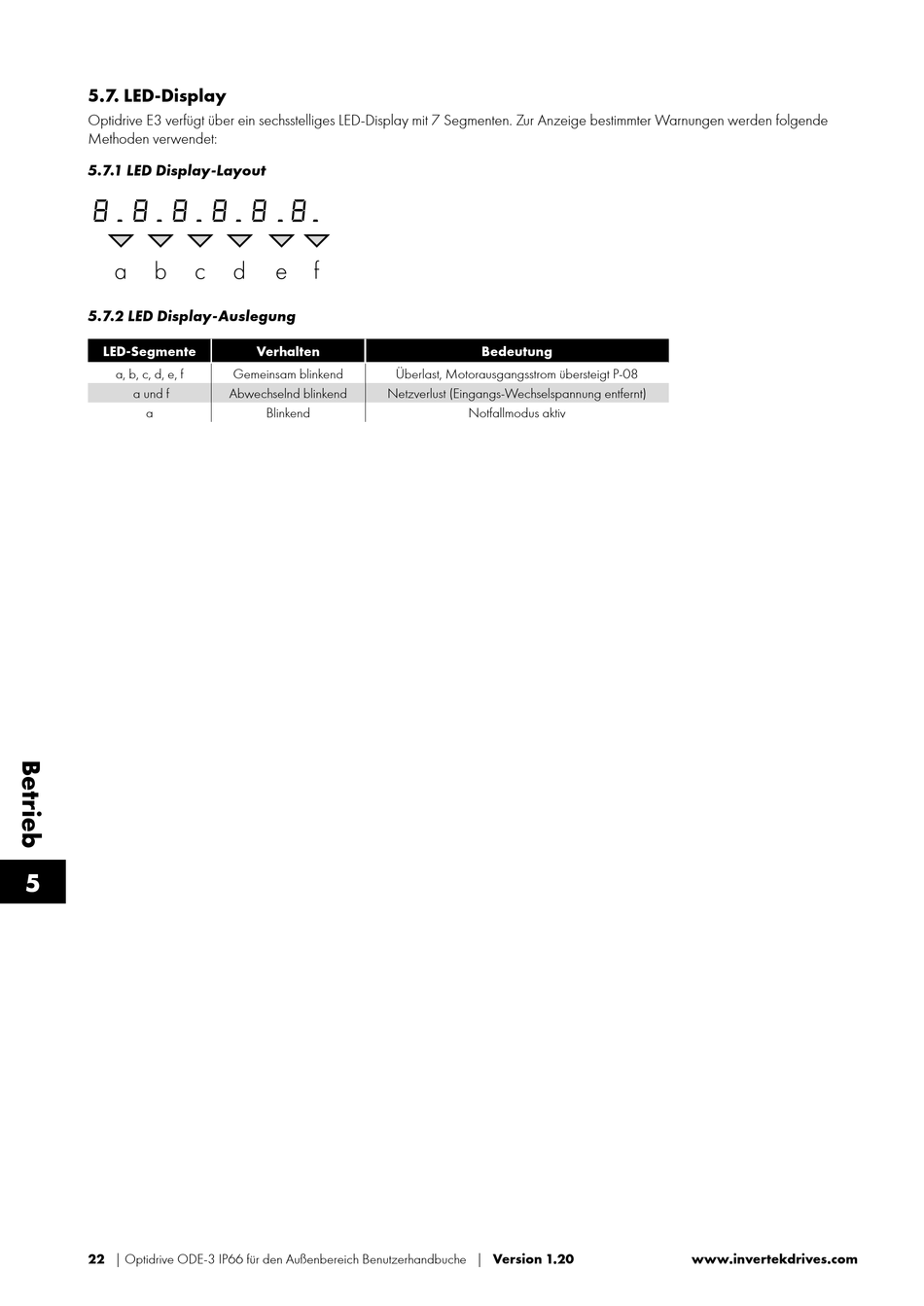

5.7. LED-Display

Optidrive E3 verfügt über ein sechsstelliges LED-Display mit 7 Segmenten. Zur Anzeige bestimmter Warnungen werden folgende
Methoden verwendet:
5.7.1 LED Display-Layout
 .  .  .  .  .  .
a b c

5.7.2 LED Display-Auslegung

LED-Segmente
a, b, c, d, e, f
a und f
a
5
22 | Optidrive ODE-3 IP66 für den Außenbereich Benutzerhandbuche | Version 1.20
d e f
Verhalten
Gemeinsam blinkend Überlast, Motorausgangsstrom übersteigt P-08
Abwechselnd blinkend Netzverlust (Eingangs-Wechselspannung entfernt)
Blinkend
Bedeutung
Notfallmodus aktiv
