L, L1-L3
108191_de_04
4.4
Anschluss Strommesswandler zur Fehlerstromer-
kennung

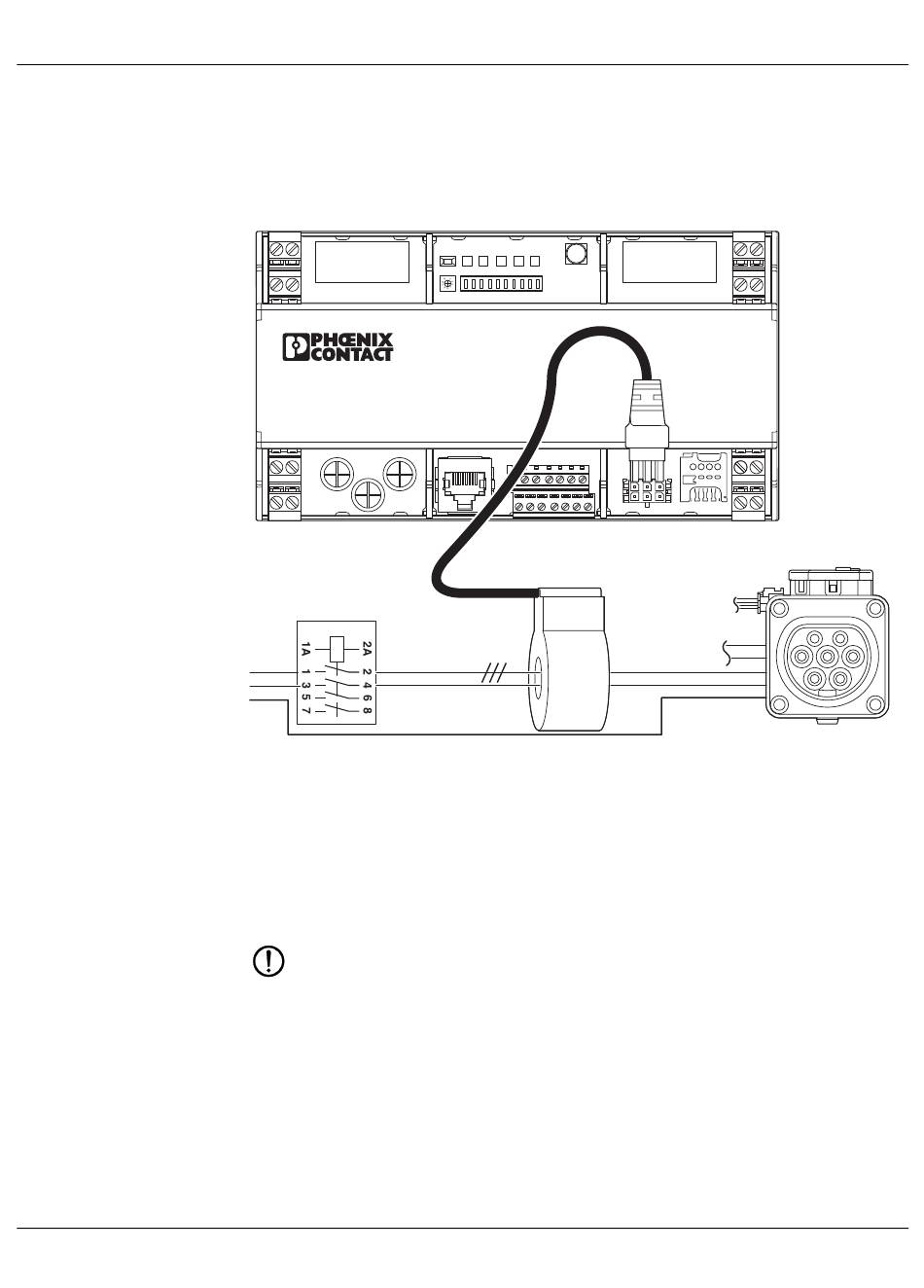

Bild 4-5
Anschluss Strommesswandler für Differenzstromüberwachung
C2
C1
CT
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N
L
PE
PE
N
PE
Verbinden Sie den mitgelieferten Messwandler mit der Ladesteuerung über den dafür
vorgesehenen Stecker 6
Führen Sie alle Phasen und Außenleiter sowie den Neutralleiter der Infrastruktur-Lade-
dose bzw. des Fahrzeug-Ladesteckers durch die Apertur des Messwandlers.
Sie dürfen den Schutzleiter nicht durch den Messwandler führen.
Bei einem Fehlerstrom > 6 mA DC oder > 30 mA AC wird der Ladevorgang beendet.
Die Ladesteuerung geht in einen Fehlerzustand. Wenn das Fahrzeug von der
Ladestation getrennt wird, wird der Fehlerzustand zurückgesetzt,
ACHTUNG: Typ A Fehlerstrom-Schutzschalter erforderlich
Die Fehlerstromerkennung entbindet nicht von der Verpflichtung, einen eigenen
Fehlerstrom-Schutzschalter vom Typ A für die Ladestation vorzusehen.
0
(Bild 3-1 auf Seite
13).
Montage und Inbetriebnahme
C4
C3
R1
R2
CP
PX
23 / 100
PHOENIX CONTACT
