EV Charge Control
230 V
L, L1-L3
N
PE
20 / 100
PHOENIX CONTACT
4.2

Anschluss Versorgungsspannung

ACHTUNG: Gefahr einer Beschädigung des Geräts
Die Spannungsversorgung zum Gerät muss gegen Überstrom bis maximal 6 A ge-
sichert sein.

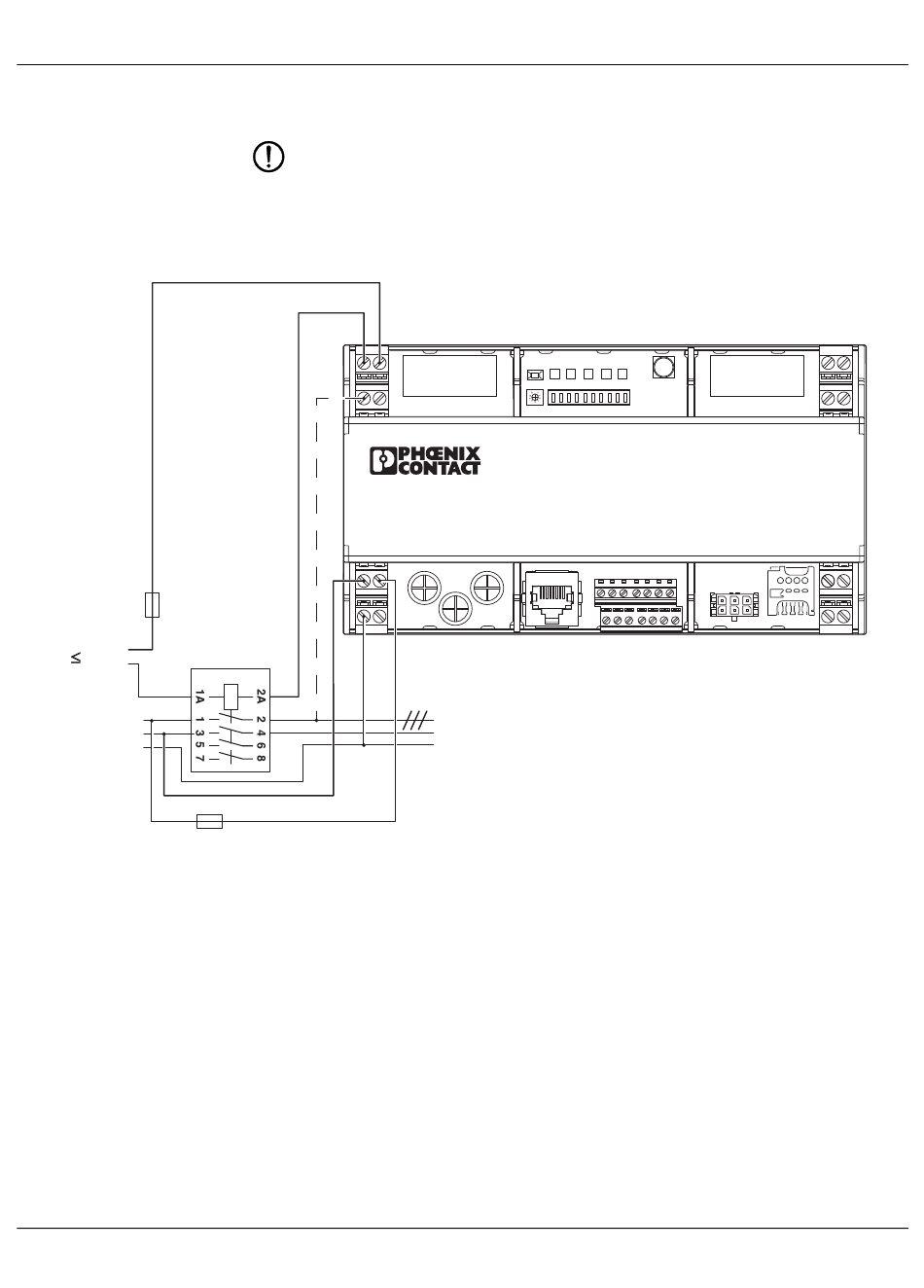

Bild 4-3 Anschluss Versorgungsspannung und Ladeschütz
C2 C1
CT
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE
• Schließen Sie die Versorgungsspannung über die Klemmen N, L und PE an das Gerät
an. (Anschlussblock 1 siehe
0
Bild 3-1 auf Seite 13).
C4 C3
R1 R2
CP PX
108191_de_04
