3 Anschlüsse, Anzeigen und Konfigurationsschalter
Tabelle 3-1 Anschlüsse
Nr. Name Bedeutung
1 C1 Contactor 1
C2 Contactor 2
CT Contactor Test
2 L Line
N Neutral
PE Protective
Earth
PE
3 Ethernet
108191_de_04
3.1 Anschlüsse der Ladesteuerung

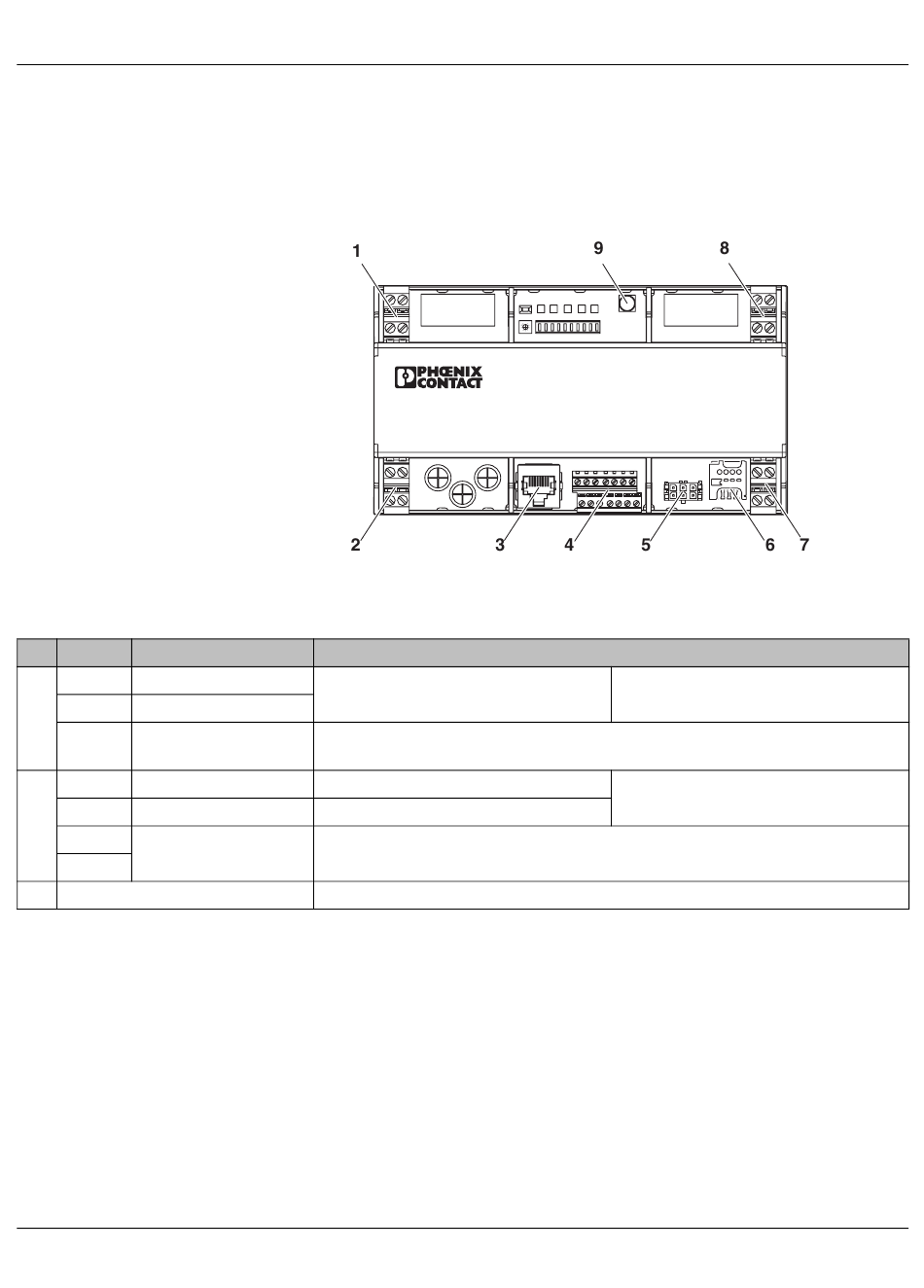

Bild 3-1 Anschlüsse der Ladesteuerung
C2 C1
CT
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE
Beschreibung
Ansteuerung Lastschütz
Schützüberwachung, prüft das Ausgangssignal auf Spannungen nach Be-
endigung des Ladevorgangs
Phase Stromnetz
Neutralleiter Stromnetz
Funktionserde mit Schutzerde verbunden
RJ45-Buchse für Ethernet-Schnittstelle 100Base-TX
Anschlüsse, Anzeigen und Konfigurationsschalter
0
230 V AC, 16 A
230 V AC
C4 C3
R1 R2
CP PX
