Fahrzeugschnittstelle / Infrastruktur-Ladedose
Anzahl Fahrzeugschnittstellen
Lademodus und -fall
Control Pilot
Proximity
Ausgangsspannung zur Ansteuerung des
Verriegelungsaktuators (Quellenwiderstand 2 )
Maximaler Strom für Verriegelungsansteuerung
Einstellbare Ansteuerzeit für Verriegelungsaktuator
Rückmeldesignal der Verriegelung
Verhalten der Verriegelung bei Stromausfall
Relaisausgang Schützansteuerung
Standard
Schaltkapazität
Schaltspannung, maximal
Maximaler Strom
Schaltzyklen
Fehlerstromüberwachung
Bemessungsfrequenz
Messbereich
Ansprechwerte der Messsensorik
Differenzstrom ld1, I
Δn1
Differenzstrom ld2, I
Δn2
Ansprechzeit t (für DC oder > 15 Hz), für
ae
1 x I
Δn
2 x I
Δn
5 x I
Δn
Messstromwandler
Durchmesser Kabeldurchführung Messstromwandler
Länge Anschlusskabel
Anschluss an Hauptgerät (Steckverbinder)
Laststrom, maximal
Normen
108191_de_04

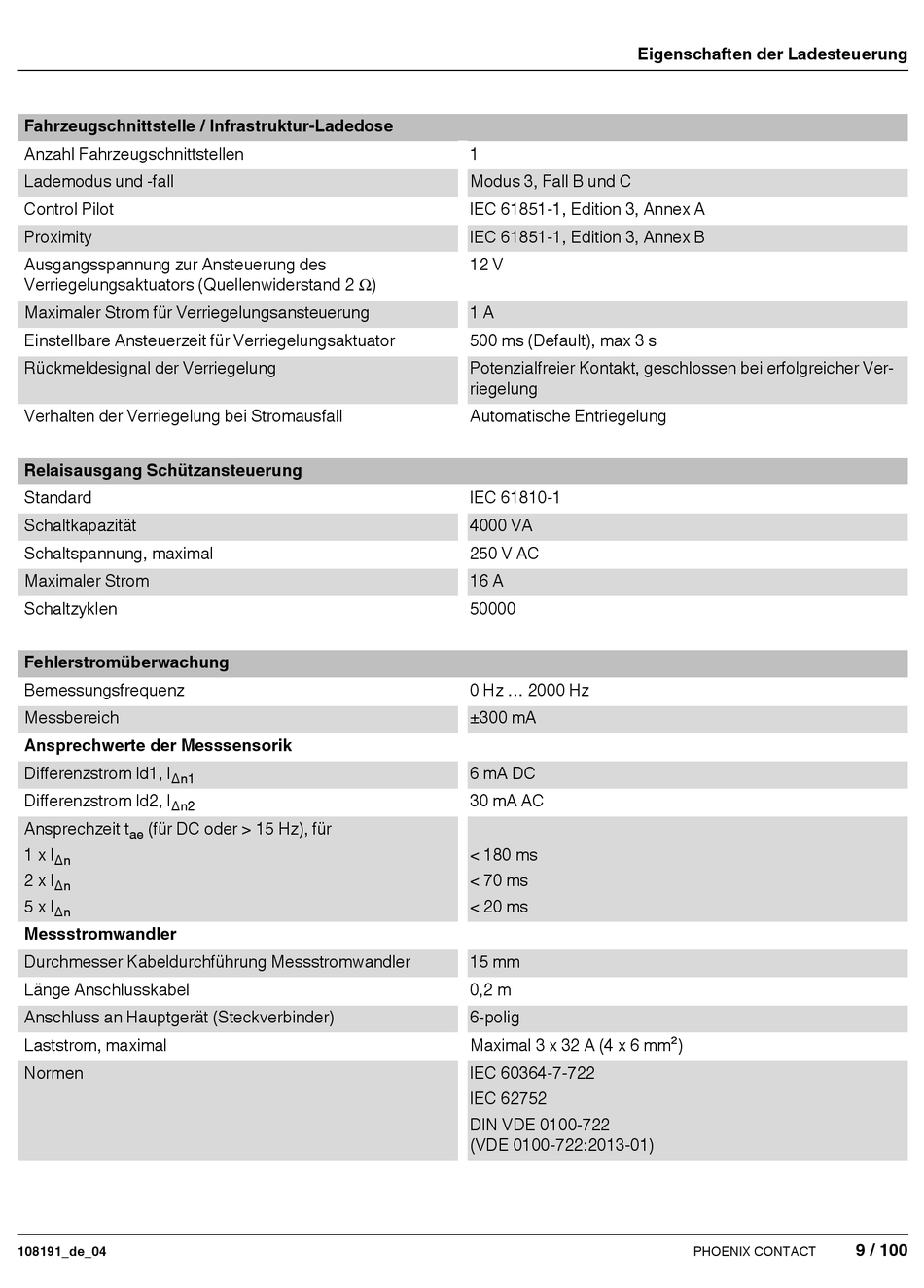

Eigenschaften der Ladesteuerung
1
Modus 3, Fall B und C
IEC 61851-1, Edition 3, Annex A
IEC 61851-1, Edition 3, Annex B
12 V
1 A
500 ms (Default), max 3 s
Potenzialfreier Kontakt, geschlossen bei erfolgreicher Ver-
riegelung
Automatische Entriegelung
IEC 61810-1
4000 VA
250 V AC
16 A
50000
0 Hz ... 2000 Hz
±300 mA
6 mA DC
30 mA AC
< 180 ms
< 70 ms
< 20 ms
15 mm
0,2 m
6-polig
Maximal 3 x 32 A (4 x 6 mm²)
IEC 60364-7-722
IEC 62752
DIN VDE 0100-722
(VDE 0100-722:2013-01)
9 / 100
