Infrastruktur-Ladedose; Ladefall B, Ladestation Mit Infrastruktur-Ladedose; Anschluss Infrastruktur-Ladedose - Phoenix Contact EV Charge Control Installation Und Inbetriebnahme

C2
CT
N
PE
L, L1-L3
N
PE
108191_de_04
4.5.2

Infrastruktur-Ladedose

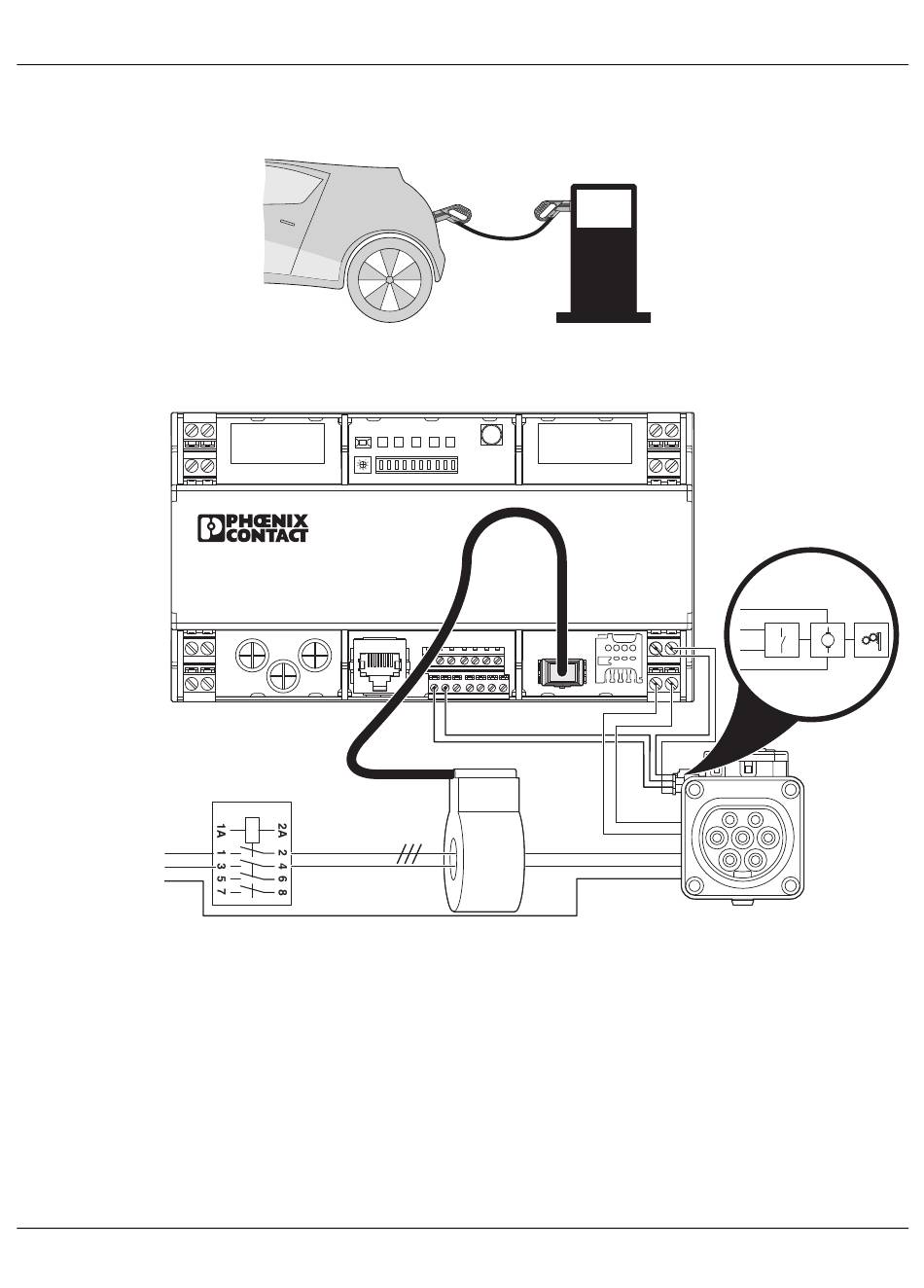

Bild 4-7

Ladefall B, Ladestation mit Infrastruktur-Ladedose

Bild 4-8

Anschluss Infrastruktur-Ladedose

C1
0
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
L
PE
• Für den Ladefall B verbinden Sie den Control-Pilot-Leiter der Infrastruktur-Ladedose
mit dem CP-Anschluss. Verbinden Sie den Proximity mit dem PX-Anschluss der Lade-
steuerung (Anschlussblock 2,
Die Verriegelungsfunktion der Infrastruktur-Ladedose wird über die Anschlüsse R1/R2 (An-
schlussblock 2, Bild 3-1 auf Seite
Klemmen R1 und R2 für eine vorgegebene Dauer mit einer Spannung von 12 V und einer
entsprechenden Polarität beaufschlagt. Wenn ein definierter Zustand erreicht ist, ist der
Ausgang anschließend spannungsfrei. Die Schaltzeiten sind in den Werkseinstellungen auf
die Infrastruktur-Ladedosen von Phoenix Contact abgestimmt.
AC
C4 C3
R1 R2
CP PX
WT
RD
EV-T2M3SE12-3AC...
Bild 3-1 „Anschlüsse der
13) angesteuert. Der Verriegelungsaktor wird über die
Montage und Inbetriebnahme
RD
GN
YE
M
BN
Ladesteuerung").
25 / 100
