Anschluss Versorgungsspannung; Anschluss Ladeschütz; Anschluss Versorgungsspannung Und Ladeschütz - Phoenix Contact EV Charge Control Anwenderhandbuch

108191_de_02
4.2

Anschluss Versorgungsspannung

ACHTUNG: Gefahr einer Beschädigung des Geräts
Die Spannungsversorgung zum Gerät muss gegen Überstrom bis maximal 6 A gesichert
sein.
230 V
L, L1-L3
N
PE

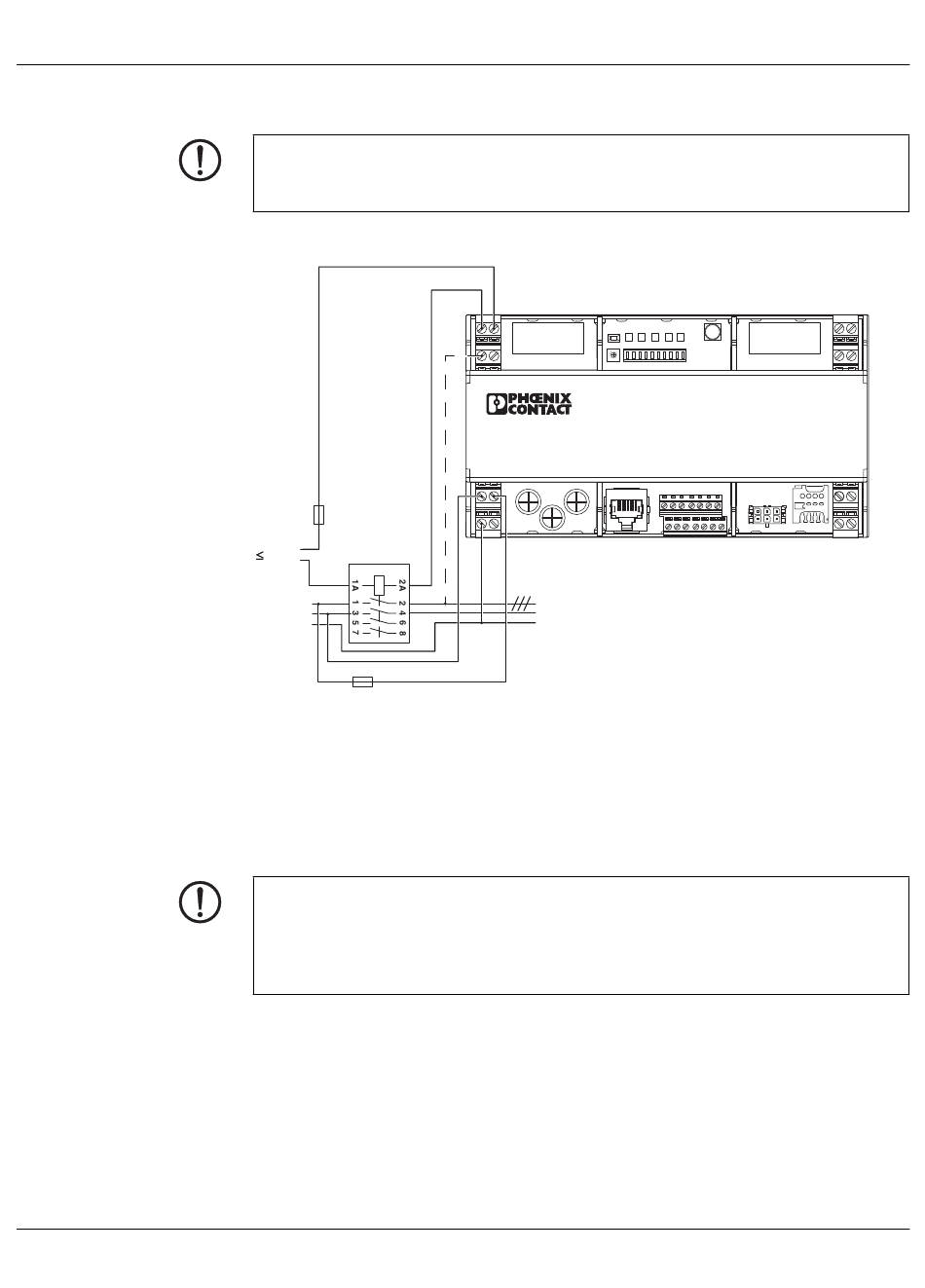

Bild 4-3 Anschluss Versorgungsspannung und Ladeschütz
Schließen Sie die Versorgungsspannung über die Klemmen N, L und PE an das Gerät an.
(Anschlussblock 1 siehe
4.3 Anschluss Ladeschütz
ACHTUNG: Gefahr einer Beschädigung des Geräts
Die Spannungsversorgung zum Gerät muss gegen Überstrom bis maximal 16 A gesi-
chert sein. Die Zuschaltung der Netzspannung zum Elektrofahrzeug muss über ein sepa-
rates Leistungsschütz erfolgen, das die entsprechenden normativen Anforderungen
erfüllt. Das direkte Schalten der Ladespannung über das Relais C1/C2 ist nicht zulässig.
Schließen Sie das Ladeschütz über die Klemmen C1 und C2 an das Gerät an, siehe
Bild 4-3 auf Seite 21 (Anschlussblock 3 siehe
C2 C1
CT
EV Charge Control
EV-CC-AC1-M3-CBC-RCM
IEC 61815-1, Mode 3
N L
PE PE
Bild 3-1 auf Seite 13).
Bild 3-1 auf Seite
Montage und Inbetriebnahme
0
13).
PHOENIX CONTACT
C4 C3
R1 R2
CP PX
21 / 78
