VIPA System SLIO

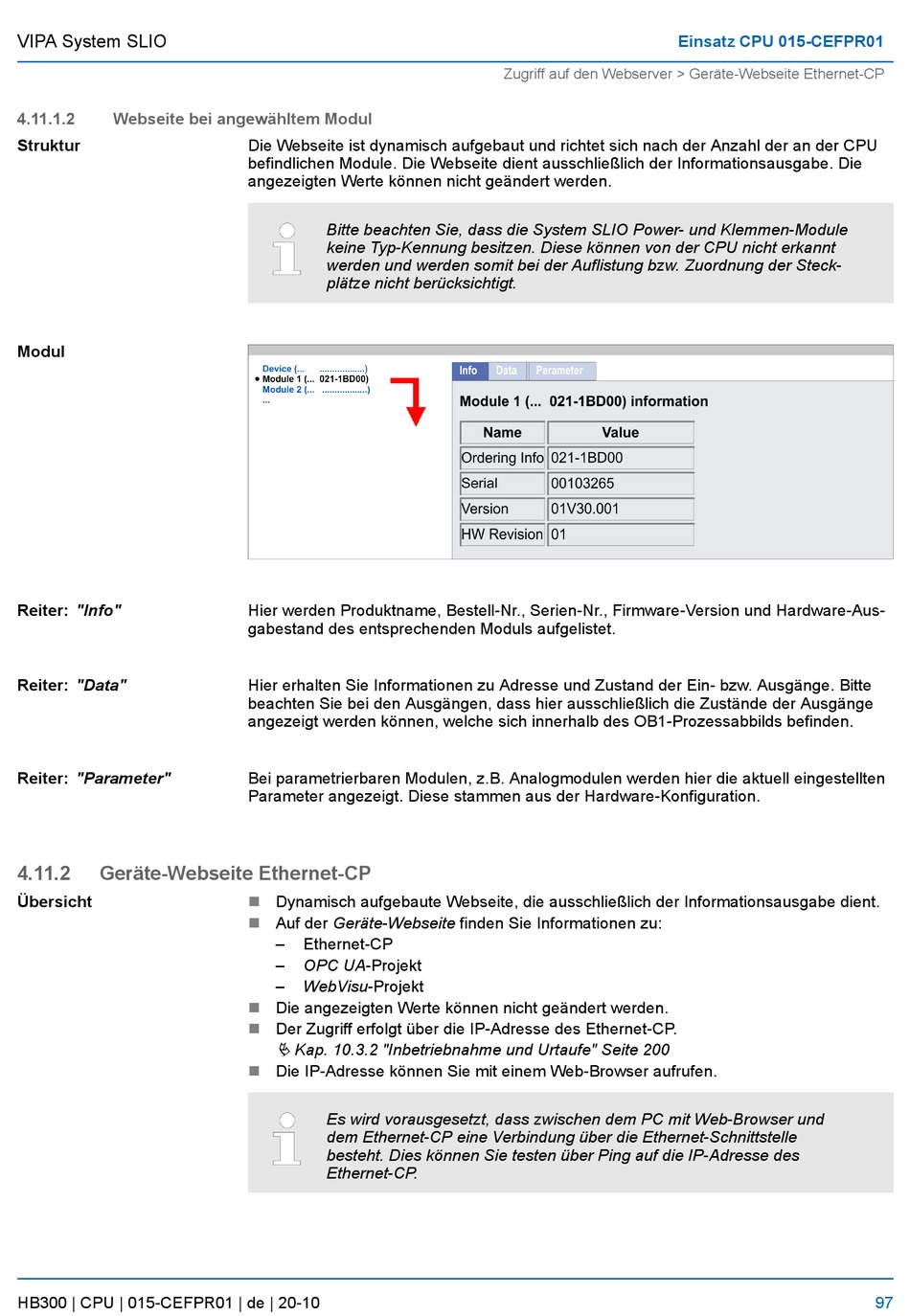

4.11.1.2
Webseite bei angewähltem Modul
Struktur
Modul
Reiter: "Info"
Reiter: "Data"
Reiter: "Parameter"
4.11.2
Geräte-Webseite Ethernet-CP
Übersicht
HB300 | CPU | 015-CEFPR01 | de | 20-10
Die Webseite ist dynamisch aufgebaut und richtet sich nach der Anzahl der an der CPU
befindlichen Module. Die Webseite dient ausschließlich der Informationsausgabe. Die
angezeigten Werte können nicht geändert werden.
Bitte beachten Sie, dass die System SLIO Power- und Klemmen-Module
keine Typ-Kennung besitzen. Diese können von der CPU nicht erkannt
werden und werden somit bei der Auflistung bzw. Zuordnung der Steck-
plätze nicht berücksichtigt.
Hier werden Produktname, Bestell-Nr., Serien-Nr., Firmware-Version und Hardware-Aus-
gabestand des entsprechenden Moduls aufgelistet.
Hier erhalten Sie Informationen zu Adresse und Zustand der Ein- bzw. Ausgänge. Bitte
beachten Sie bei den Ausgängen, dass hier ausschließlich die Zustände der Ausgänge
angezeigt werden können, welche sich innerhalb des OB1-Prozessabbilds befinden.
Bei parametrierbaren Modulen, z.B. Analogmodulen werden hier die aktuell eingestellten
Parameter angezeigt. Diese stammen aus der Hardware-Konfiguration.
n
Dynamisch aufgebaute Webseite, die ausschließlich der Informationsausgabe dient.
n
Auf der Geräte-Webseite finden Sie Informationen zu:
–
Ethernet-CP
–
OPC UA-Projekt
–
WebVisu-Projekt
n
Die angezeigten Werte können nicht geändert werden.
n
Der Zugriff erfolgt über die IP-Adresse des Ethernet-CP.
Ä Kap. 10.3.2 "Inbetriebnahme und Urtaufe" Seite 200
n
Die IP-Adresse können Sie mit einem Web-Browser aufrufen.
Es wird vorausgesetzt, dass zwischen dem PC mit Web-Browser und
dem Ethernet-CP eine Verbindung über die Ethernet-Schnittstelle
besteht. Dies können Sie testen über Ping auf die IP-Adresse des
Ethernet-CP.
Zugriff auf den Webserver > Geräte-Webseite Ethernet-CP
Einsatz CPU 015-CEFPR01
97
