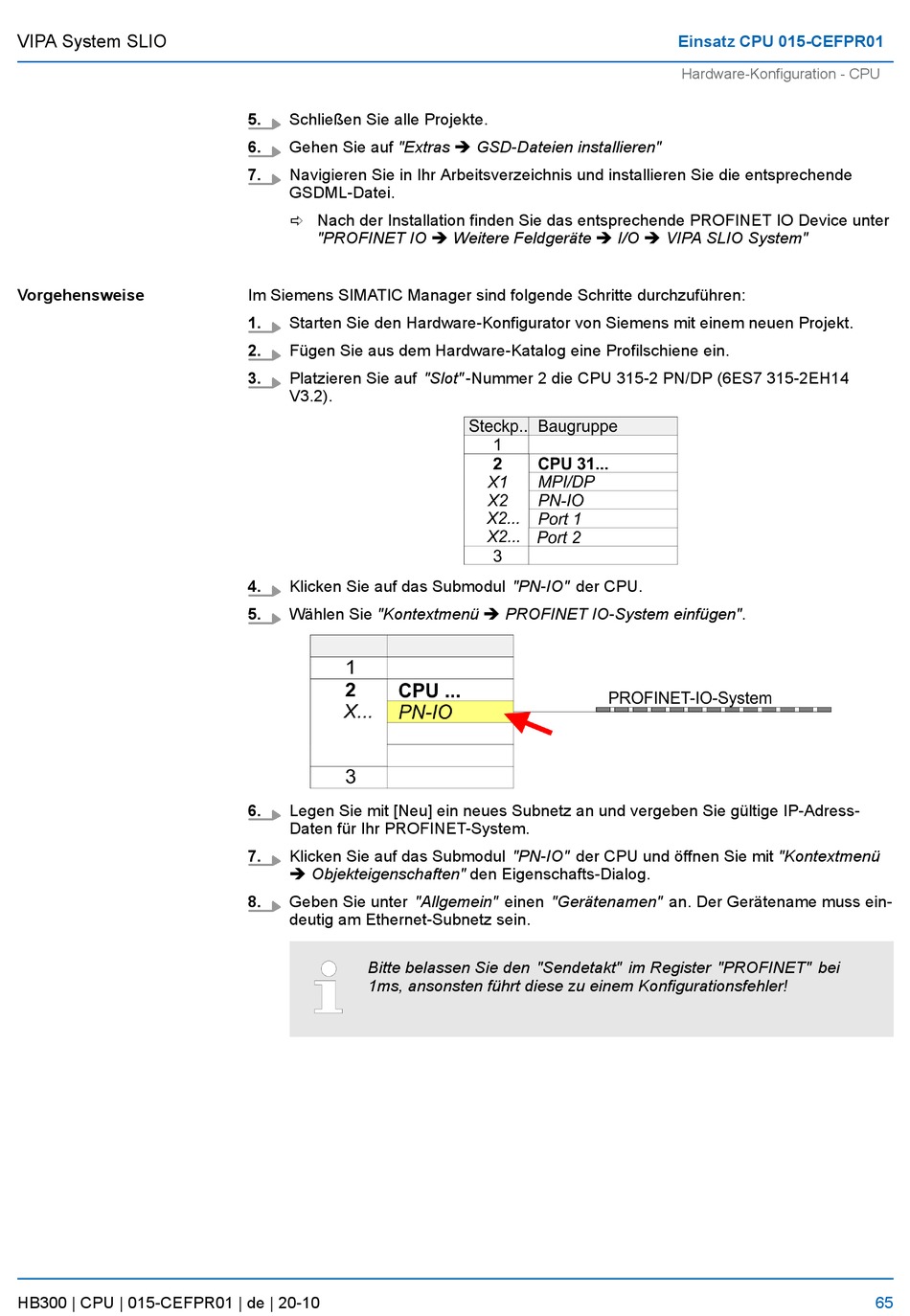

VIPA System SLIO
Vorgehensweise
HB300 | CPU | 015-CEFPR01 | de | 20-10
5.
Schließen Sie alle Projekte.
6.
Gehen Sie auf "Extras è GSD-Dateien installieren"
7.
Navigieren Sie in Ihr Arbeitsverzeichnis und installieren Sie die entsprechende
GSDML-Datei.
ð Nach der Installation finden Sie das entsprechende PROFINET IO Device unter
"PROFINET IO è Weitere Feldgeräte è I/O è VIPA SLIO System"
Im Siemens SIMATIC Manager sind folgende Schritte durchzuführen:
1.
Starten Sie den Hardware-Konfigurator von Siemens mit einem neuen Projekt.
2.
Fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.
3.
Platzieren Sie auf "Slot" -Nummer 2 die CPU 315-2 PN/DP (6ES7 315-2EH14
V3.2).
4.
Klicken Sie auf das Submodul "PN-IO" der CPU.
5.
Wählen Sie "Kontextmenü è PROFINET IO-System einfügen".
6.
Legen Sie mit [Neu] ein neues Subnetz an und vergeben Sie gültige IP-Adress-
Daten für Ihr PROFINET-System.
7.
Klicken Sie auf das Submodul "PN-IO" der CPU und öffnen Sie mit "Kontextmenü
è Objekteigenschaften" den Eigenschafts-Dialog.
8.
Geben Sie unter "Allgemein" einen "Gerätenamen" an. Der Gerätename muss ein-
deutig am Ethernet-Subnetz sein.
Bitte belassen Sie den "Sendetakt" im Register "PROFINET" bei
1ms, ansonsten führt diese zu einem Konfigurationsfehler!
Einsatz CPU 015-CEFPR01
Hardware-Konfiguration - CPU
65
