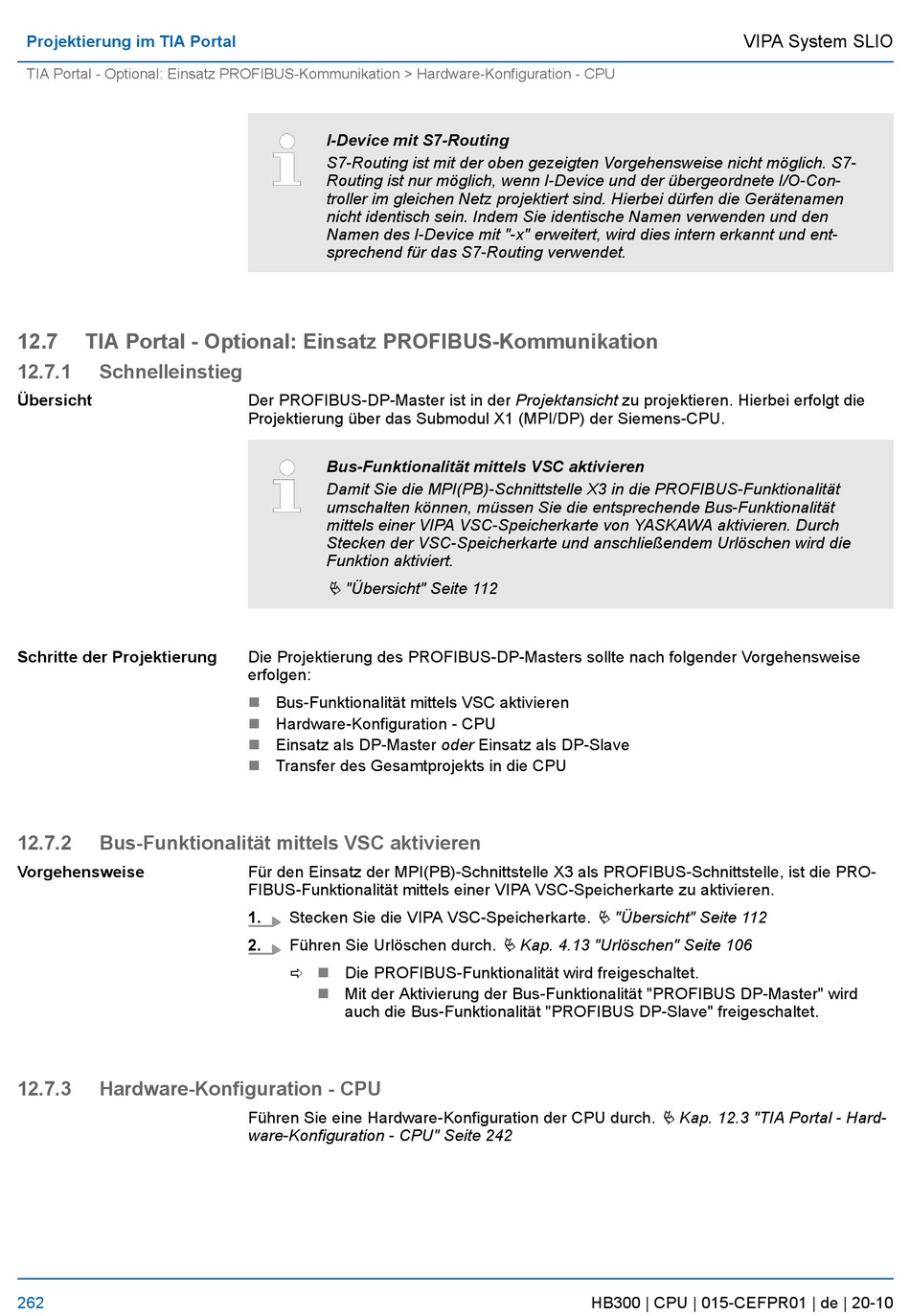

Projektierung im TIA Portal
TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Hardware-Konfiguration - CPU
12.7
TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation
12.7.1
Schnelleinstieg
Übersicht
Schritte der Projektierung
12.7.2
Bus-Funktionalität mittels VSC aktivieren
Vorgehensweise
12.7.3
Hardware-Konfiguration - CPU
262
I-Device mit S7-Routing
S7-Routing ist mit der oben gezeigten Vorgehensweise nicht möglich. S7-
Routing ist nur möglich, wenn I-Device und der übergeordnete I/O-Con-
troller im gleichen Netz projektiert sind. Hierbei dürfen die Gerätenamen
nicht identisch sein. Indem Sie identische Namen verwenden und den
Namen des I-Device mit "-x" erweitert, wird dies intern erkannt und ent-
sprechend für das S7-Routing verwendet.
Der PROFIBUS-DP-Master ist in der Projektansicht zu projektieren. Hierbei erfolgt die
Projektierung über das Submodul X1 (MPI/DP) der Siemens-CPU.
Bus-Funktionalität mittels VSC aktivieren
Damit Sie die MPI(PB)-Schnittstelle X3 in die PROFIBUS-Funktionalität
umschalten können, müssen Sie die entsprechende Bus-Funktionalität
mittels einer VIPA VSC-Speicherkarte von YASKAWA aktivieren. Durch
Stecken der VSC-Speicherkarte und anschließendem Urlöschen wird die
Funktion aktiviert.
Ä "Übersicht" Seite 112
Die Projektierung des PROFIBUS-DP-Masters sollte nach folgender Vorgehensweise
erfolgen:
n
Bus-Funktionalität mittels VSC aktivieren
n
Hardware-Konfiguration - CPU
n
Einsatz als DP-Master oder Einsatz als DP-Slave
Transfer des Gesamtprojekts in die CPU
n
Für den Einsatz der MPI(PB)-Schnittstelle X3 als PROFIBUS-Schnittstelle, ist die PRO-
FIBUS-Funktionalität mittels einer VIPA VSC-Speicherkarte zu aktivieren.
1.
Stecken Sie die VIPA VSC-Speicherkarte.
2.
Führen Sie Urlöschen durch.
n
Die PROFIBUS-Funktionalität wird freigeschaltet.
ð
n
Mit der Aktivierung der Bus-Funktionalität "PROFIBUS DP-Master" wird
auch die Bus-Funktionalität "PROFIBUS DP-Slave" freigeschaltet.
Führen Sie eine Hardware-Konfiguration der CPU durch.
ware-Konfiguration - CPU" Seite 242
Ä "Übersicht" Seite 112
Ä Kap. 4.13 "Urlöschen" Seite 106
Ä Kap. 12.3 "TIA Portal - Hard-
HB300 | CPU | 015-CEFPR01 | de | 20-10
VIPA System SLIO
