7.
Bestätigen Sie mit [IP-Adresse zuweisen] Ihre Eingabe.
ð Direkt nach der Zuweisung ist der Ethernet-PG/OP-Kanal über die angege-
benen IP-Adress-Daten online erreichbar. Der Wert bleibt bestehen, solange
dieser nicht neu zugewiesen, mit einer Hardware-Projektierung überschrieben
oder Rücksetzen auf Werkseinstellung ausgeführt wird.
Systembedingt kann es zu einer Meldung kommen, dass die IP-Adresse
nicht vergeben werden konnte. Diese Meldung können Sie ignorieren.
Bitte beachten Sie folgende Einschränkungen:
n
Adressüberschneidungen werden im Siemens TIA Portal nicht erkannt.
n
Für PROFINET-Devices steht nur der Adressbereich 0 ... 1023 zur Verfügung.
n
Die Adressen der PROFINET-Devices werden nicht mit den Adressraum der CPU
vom Siemens TIA Portal auf Adressüberschneidungen überprüft.
1.
Öffnen Sie Ihr Projekt.
2.
Projektieren Sie, wenn nicht schon geschehen, in der "Gerätekonfiguration" eine
Siemens CPU 315-2 PN/DP (6ES7 315-2EH14 V3.2).
3.
Platzieren Sie für den Ethernet-PG/OP-Kanal auf Steckplatz 4 den Siemens CP
343-1 (6GK7 343-1EX30 0XE0 V3.0).
VORSICHT!
Bitte konfigurieren Sie die Diagnoseadressen des CP343-1EX30 für
"PN-IO" , "Port1" und "Port2" so, dass sich keine Überschnei-
dungen im Peripherie-Eingabebereich ergeben. Ansonsten kann
Ihre CPU nicht anlaufen und Sie erhalten den Diagnoseeintrag
0xE904. Diese Adressüberschneidungen werden vom Siemens TIA
Portal nicht erkannt.
4.
Öffnen Sie durch Klick auf den CP 343-1EX30 den "Eigenschaften"-Dialog und
geben Sie für den CP in den "Eigenschaften" unter "Ethernet-Adresse" die zuvor
zugewiesenen IP-Adress-Daten an.
5.
Übertragen Sie Ihr Projekt.

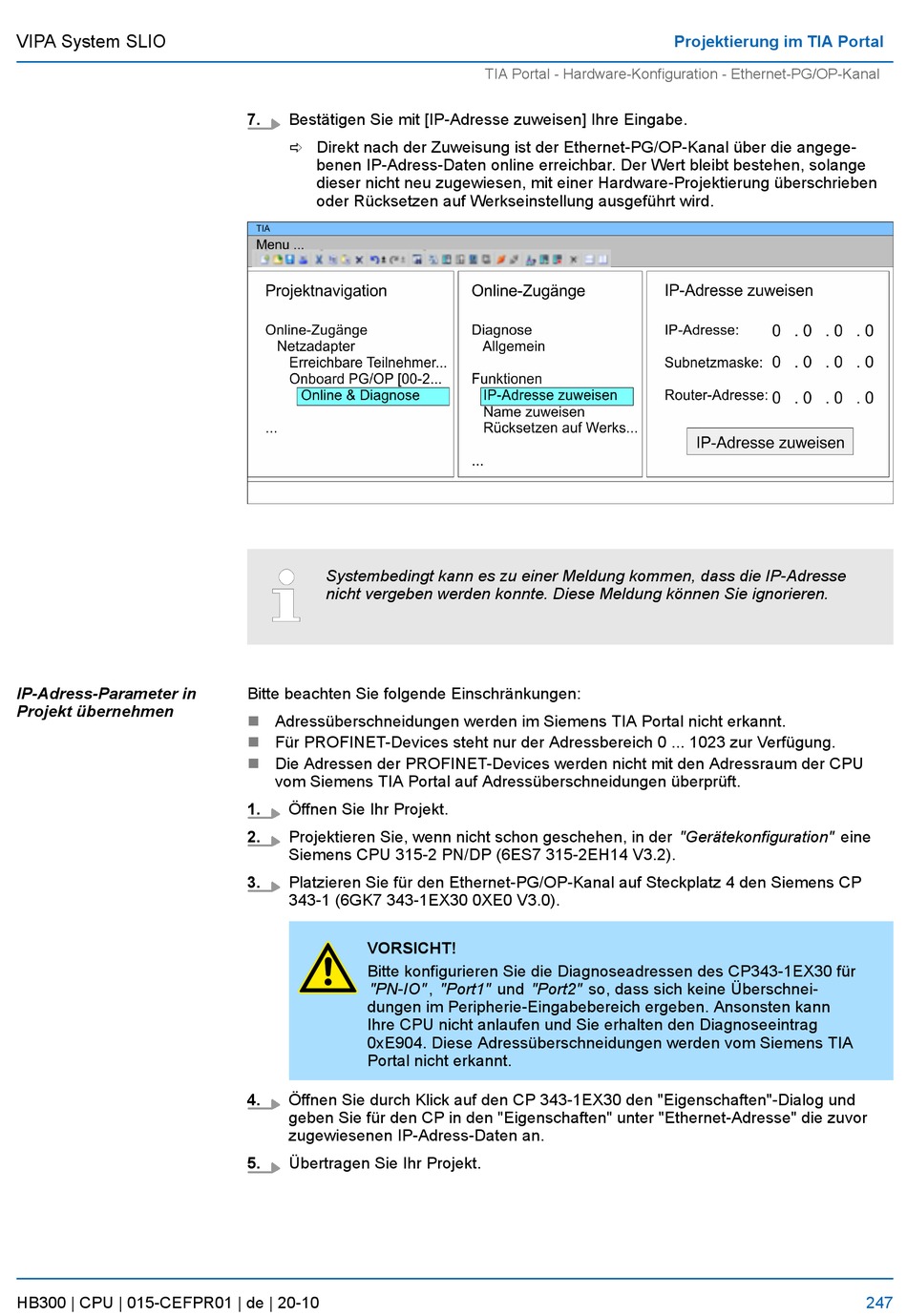

TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal
Projektierung im TIA Portal
