VIPA System SLIO
12.7.4

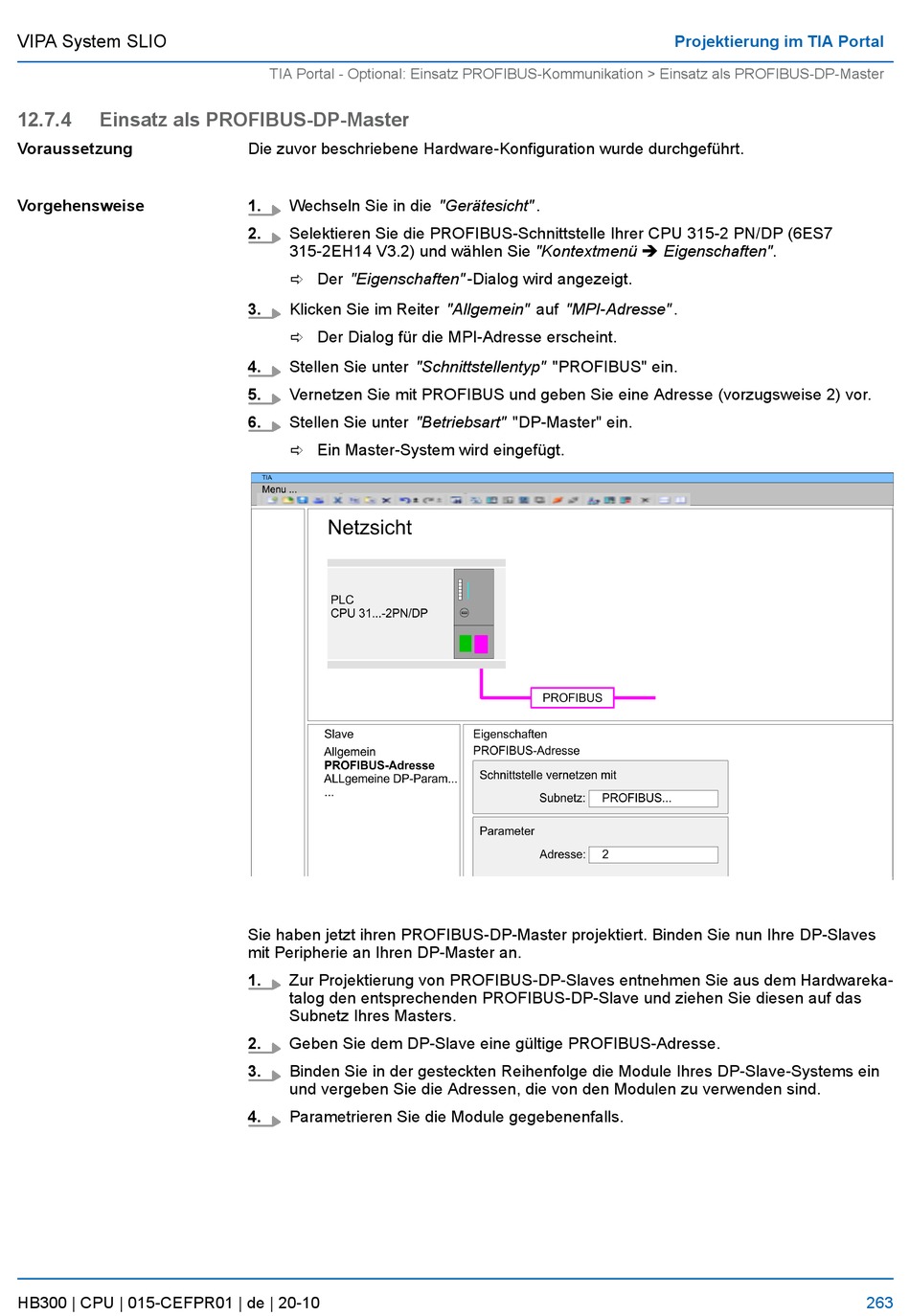

Einsatz als PROFIBUS-DP-Master
Voraussetzung
Vorgehensweise
HB300 | CPU | 015-CEFPR01 | de | 20-10
TIA Portal - Optional: Einsatz PROFIBUS-Kommunikation > Einsatz als PROFIBUS-DP-Master
Die zuvor beschriebene Hardware-Konfiguration wurde durchgeführt.
1.
Wechseln Sie in die "Gerätesicht" .
2.
Selektieren Sie die PROFIBUS-Schnittstelle Ihrer CPU 315-2 PN/DP (6ES7
315-2EH14 V3.2) und wählen Sie "Kontextmenü è Eigenschaften".
ð Der "Eigenschaften" -Dialog wird angezeigt.
3.
Klicken Sie im Reiter "Allgemein" auf "MPI-Adresse" .
ð Der Dialog für die MPI-Adresse erscheint.
4.
Stellen Sie unter "Schnittstellentyp" "PROFIBUS" ein.
5.
Vernetzen Sie mit PROFIBUS und geben Sie eine Adresse (vorzugsweise 2) vor.
6.
Stellen Sie unter "Betriebsart" "DP-Master" ein.
ð Ein Master-System wird eingefügt.
Sie haben jetzt ihren PROFIBUS-DP-Master projektiert. Binden Sie nun Ihre DP-Slaves
mit Peripherie an Ihren DP-Master an.
1.
Zur Projektierung von PROFIBUS-DP-Slaves entnehmen Sie aus dem Hardwareka-
talog den entsprechenden PROFIBUS-DP-Slave und ziehen Sie diesen auf das
Subnetz Ihres Masters.
2.
Geben Sie dem DP-Slave eine gültige PROFIBUS-Adresse.
3.
Binden Sie in der gesteckten Reihenfolge die Module Ihres DP-Slave-Systems ein
und vergeben Sie die Adressen, die von den Modulen zu verwenden sind.
4.
Parametrieren Sie die Module gegebenenfalls.
Projektierung im TIA Portal
263
