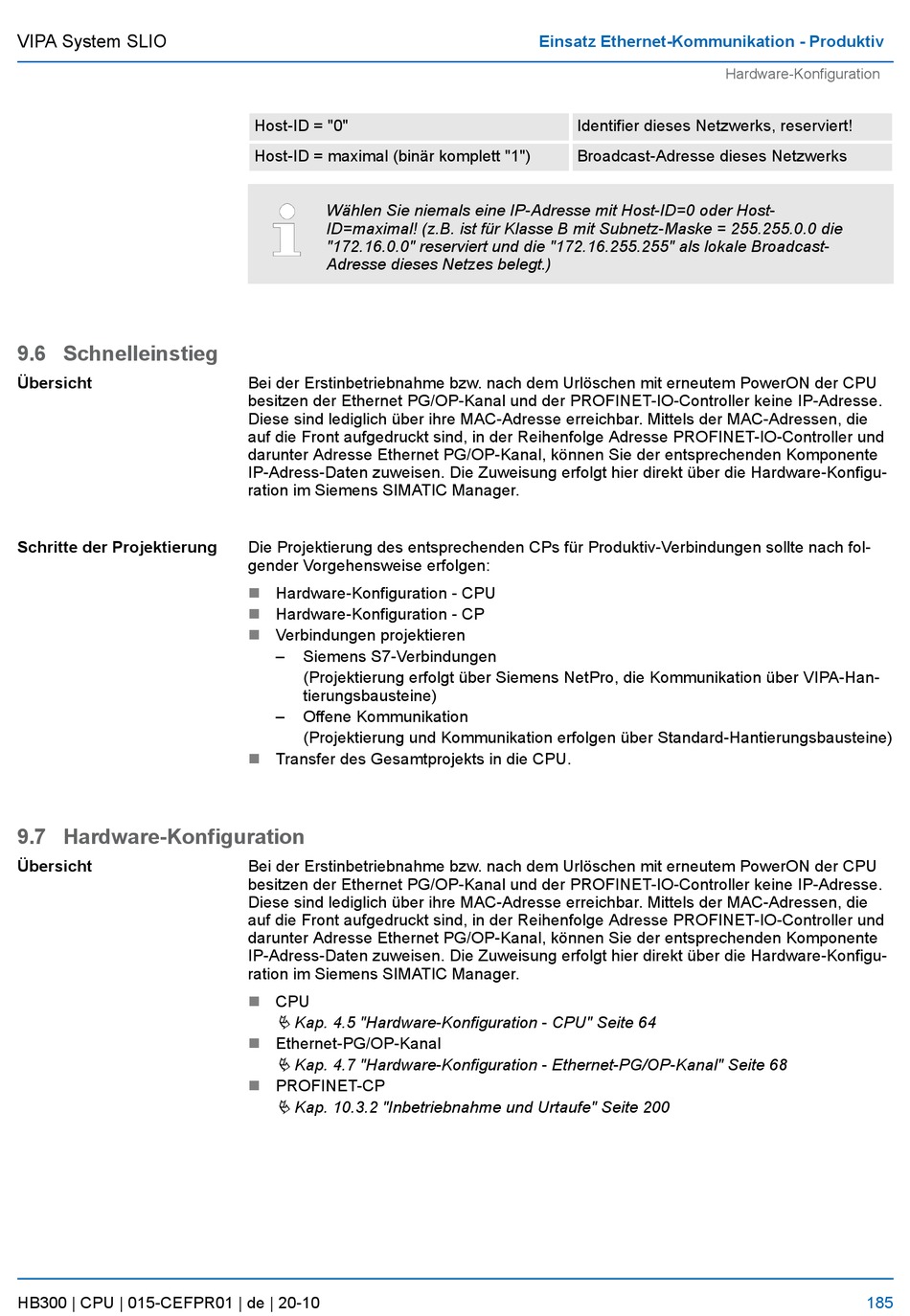

VIPA System SLIO
9.6 Schnelleinstieg
Übersicht
Schritte der Projektierung
9.7 Hardware-Konfiguration
Übersicht
HB300 | CPU | 015-CEFPR01 | de | 20-10
Host-ID = "0"
Host-ID = maximal (binär komplett "1")
Wählen Sie niemals eine IP-Adresse mit Host-ID=0 oder Host-
ID=maximal! (z.B. ist für Klasse B mit Subnetz-Maske = 255.255.0.0 die
"172.16.0.0" reserviert und die "172.16.255.255" als lokale Broadcast-
Adresse dieses Netzes belegt.)
Bei der Erstinbetriebnahme bzw. nach dem Urlöschen mit erneutem PowerON der CPU
besitzen der Ethernet PG/OP-Kanal und der PROFINET-IO-Controller keine IP-Adresse.
Diese sind lediglich über ihre MAC-Adresse erreichbar. Mittels der MAC-Adressen, die
auf die Front aufgedruckt sind, in der Reihenfolge Adresse PROFINET-IO-Controller und
darunter Adresse Ethernet PG/OP-Kanal, können Sie der entsprechenden Komponente
IP-Adress-Daten zuweisen. Die Zuweisung erfolgt hier direkt über die Hardware-Konfigu-
ration im Siemens SIMATIC Manager.
Die Projektierung des entsprechenden CPs für Produktiv-Verbindungen sollte nach fol-
gender Vorgehensweise erfolgen:
n
Hardware-Konfiguration - CPU
n
Hardware-Konfiguration - CP
n
Verbindungen projektieren
–
Siemens S7-Verbindungen
(Projektierung erfolgt über Siemens NetPro, die Kommunikation über VIPA-Han-
tierungsbausteine)
–
Offene Kommunikation
(Projektierung und Kommunikation erfolgen über Standard-Hantierungsbausteine)
n
Transfer des Gesamtprojekts in die CPU.
Bei der Erstinbetriebnahme bzw. nach dem Urlöschen mit erneutem PowerON der CPU
besitzen der Ethernet PG/OP-Kanal und der PROFINET-IO-Controller keine IP-Adresse.
Diese sind lediglich über ihre MAC-Adresse erreichbar. Mittels der MAC-Adressen, die
auf die Front aufgedruckt sind, in der Reihenfolge Adresse PROFINET-IO-Controller und
darunter Adresse Ethernet PG/OP-Kanal, können Sie der entsprechenden Komponente
IP-Adress-Daten zuweisen. Die Zuweisung erfolgt hier direkt über die Hardware-Konfigu-
ration im Siemens SIMATIC Manager.
n
CPU
Ä Kap. 4.5 "Hardware-Konfiguration - CPU" Seite 64
n
Ethernet-PG/OP-Kanal
Ä Kap. 4.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 68
n
PROFINET-CP
Ä Kap. 10.3.2 "Inbetriebnahme und Urtaufe" Seite 200
Einsatz Ethernet-Kommunikation - Produktiv
Identifier dieses Netzwerks, reserviert!
Broadcast-Adresse dieses Netzwerks
Hardware-Konfiguration
185
