Einsatz WebVisu - Web-Visualisierung
WebVisu-Editor > WebVisu-Projekt erstellen

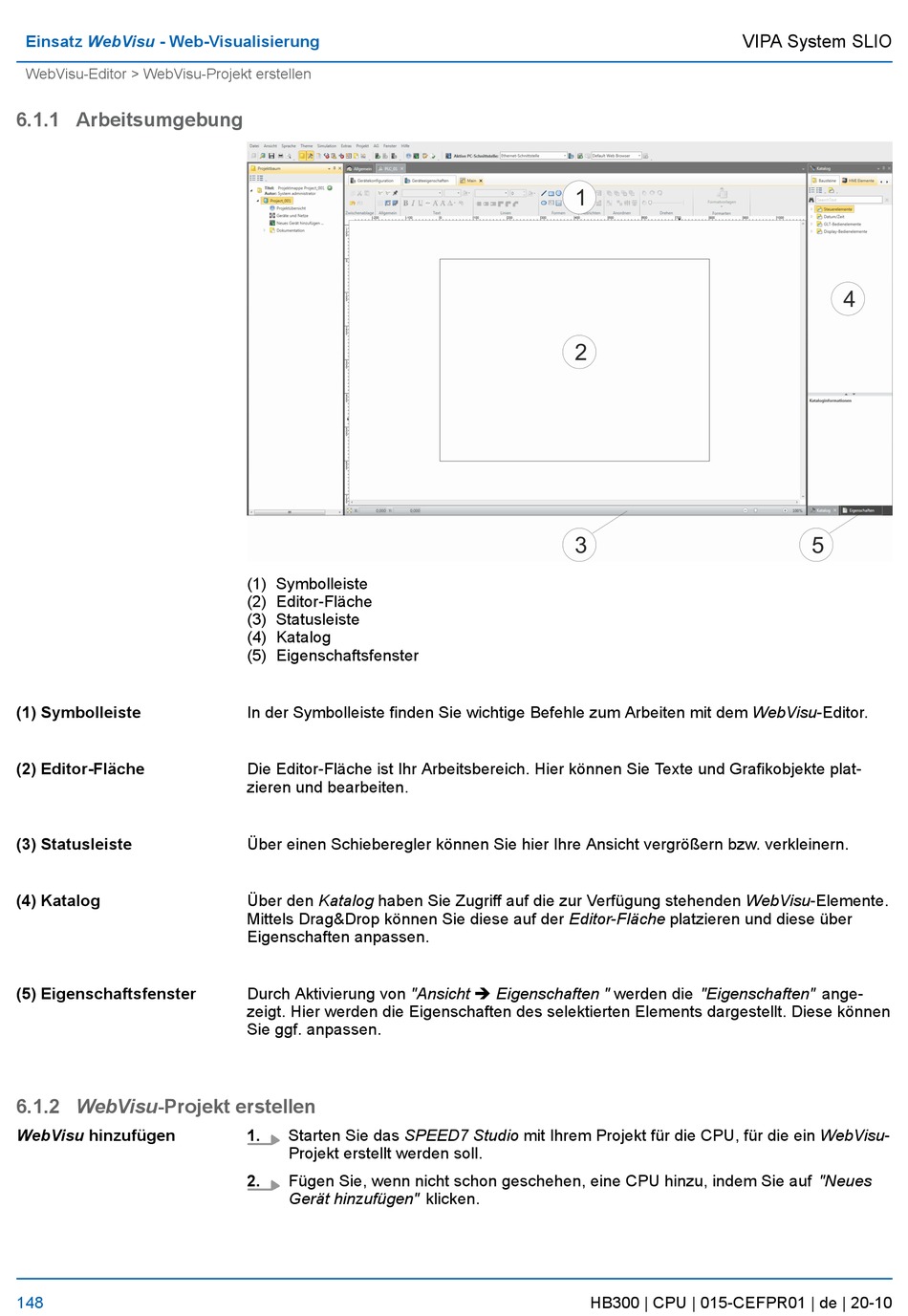

6.1.1 Arbeitsumgebung

(1) Symbolleiste
(2) Editor-Fläche
(3) Statusleiste
(4) Katalog
(5) Eigenschaftsfenster

6.1.2 WebVisu-Projekt erstellen

WebVisu hinzufügen
148
(1) Symbolleiste
(2) Editor-Fläche
(3) Statusleiste
(4) Katalog
(5) Eigenschaftsfenster
In der Symbolleiste finden Sie wichtige Befehle zum Arbeiten mit dem WebVisu-Editor.
Die Editor-Fläche ist Ihr Arbeitsbereich. Hier können Sie Texte und Grafikobjekte plat-
zieren und bearbeiten.
Über einen Schieberegler können Sie hier Ihre Ansicht vergrößern bzw. verkleinern.
Über den Katalog haben Sie Zugriff auf die zur Verfügung stehenden WebVisu-Elemente.
Mittels Drag&Drop können Sie diese auf der Editor-Fläche platzieren und diese über
Eigenschaften anpassen.
Durch Aktivierung von "Ansicht è Eigenschaften " werden die "Eigenschaften" ange-
zeigt. Hier werden die Eigenschaften des selektierten Elements dargestellt. Diese können
Sie ggf. anpassen.
1. Starten Sie das SPEED7 Studio mit Ihrem Projekt für die CPU, für die ein WebVisu-
Projekt erstellt werden soll.
2. Fügen Sie, wenn nicht schon geschehen, eine CPU hinzu, indem Sie auf "Neues
Gerät hinzufügen" klicken.
