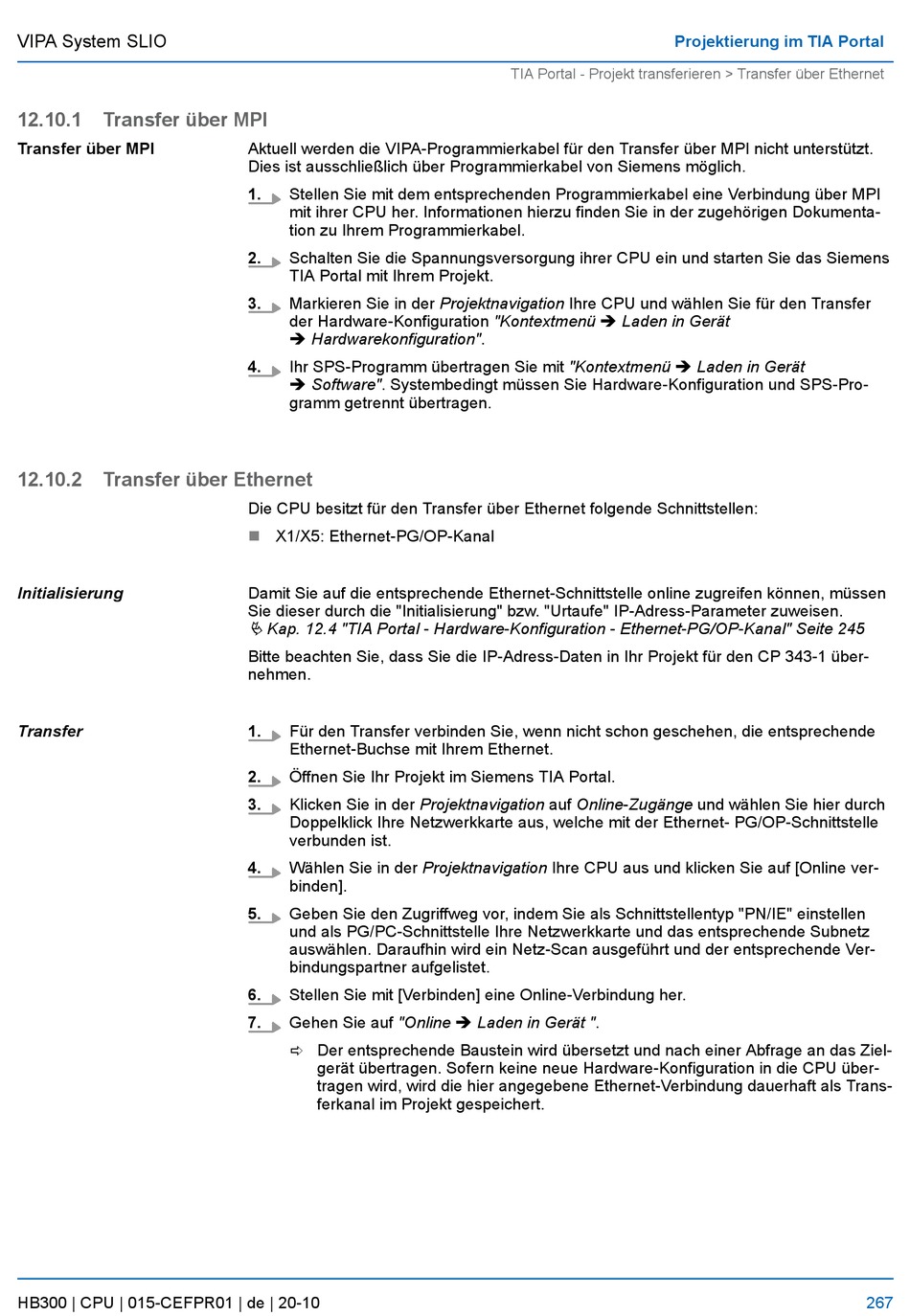

VIPA System SLIO
12.10.1
Transfer über MPI
Transfer über MPI
12.10.2
Transfer über Ethernet
Initialisierung
Transfer
HB300 | CPU | 015-CEFPR01 | de | 20-10
Aktuell werden die VIPA-Programmierkabel für den Transfer über MPI nicht unterstützt.
Dies ist ausschließlich über Programmierkabel von Siemens möglich.
1.
Stellen Sie mit dem entsprechenden Programmierkabel eine Verbindung über MPI
mit ihrer CPU her. Informationen hierzu finden Sie in der zugehörigen Dokumenta-
tion zu Ihrem Programmierkabel.
2.
Schalten Sie die Spannungsversorgung ihrer CPU ein und starten Sie das Siemens
TIA Portal mit Ihrem Projekt.
3.
Markieren Sie in der Projektnavigation Ihre CPU und wählen Sie für den Transfer
der Hardware-Konfiguration "Kontextmenü è Laden in Gerät
è Hardwarekonfiguration".
4.
Ihr SPS-Programm übertragen Sie mit "Kontextmenü è Laden in Gerät
è Software". Systembedingt müssen Sie Hardware-Konfiguration und SPS-Pro-
gramm getrennt übertragen.
Die CPU besitzt für den Transfer über Ethernet folgende Schnittstellen:
X1/X5: Ethernet-PG/OP-Kanal
n
Damit Sie auf die entsprechende Ethernet-Schnittstelle online zugreifen können, müssen
Sie dieser durch die "Initialisierung" bzw. "Urtaufe" IP-Adress-Parameter zuweisen.
Ä Kap. 12.4 "TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 245
Bitte beachten Sie, dass Sie die IP-Adress-Daten in Ihr Projekt für den CP 343-1 über-
nehmen.
1.
Für den Transfer verbinden Sie, wenn nicht schon geschehen, die entsprechende
Ethernet-Buchse mit Ihrem Ethernet.
2.
Öffnen Sie Ihr Projekt im Siemens TIA Portal.
3.
Klicken Sie in der Projektnavigation auf Online-Zugänge und wählen Sie hier durch
Doppelklick Ihre Netzwerkkarte aus, welche mit der Ethernet- PG/OP-Schnittstelle
verbunden ist.
4.
Wählen Sie in der Projektnavigation Ihre CPU aus und klicken Sie auf [Online ver-
binden].
5.
Geben Sie den Zugriffweg vor, indem Sie als Schnittstellentyp "PN/IE" einstellen
und als PG/PC-Schnittstelle Ihre Netzwerkkarte und das entsprechende Subnetz
auswählen. Daraufhin wird ein Netz-Scan ausgeführt und der entsprechende Ver-
bindungspartner aufgelistet.
6.
Stellen Sie mit [Verbinden] eine Online-Verbindung her.
7.
Gehen Sie auf "Online è Laden in Gerät ".
ð Der entsprechende Baustein wird übersetzt und nach einer Abfrage an das Ziel-
gerät übertragen. Sofern keine neue Hardware-Konfiguration in die CPU über-
tragen wird, wird die hier angegebene Ethernet-Verbindung dauerhaft als Trans-
ferkanal im Projekt gespeichert.
Projektierung im TIA Portal
TIA Portal - Projekt transferieren > Transfer über Ethernet
267
