VIPA System SLIO
Verdrahtung Vorgehens-
weise
Standard-Verdrahtung
HB300 | CPU | 015-CEFPR01 | de | 20-10

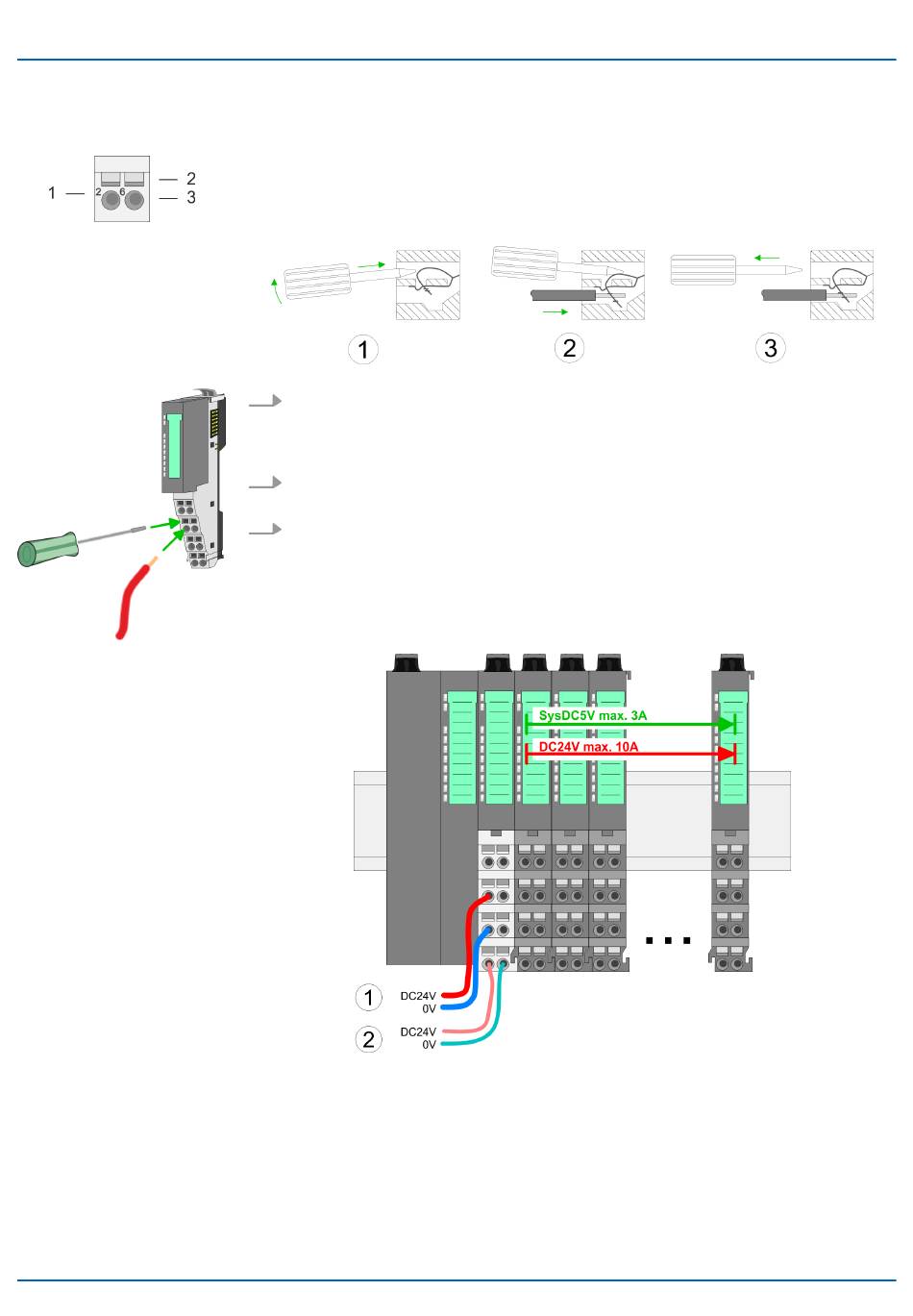

1
Pin-Nr. am Steckverbinder
2
Entriegelung für Schraubendreher
3
Anschlussöffnung für Draht
1.
Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden
Schraubendreher leicht schräg in die rechteckige Öffnung. Zum Öffnen der Kontakt-
feder müssen Sie den Schraubendreher in die entgegengesetzte Richtung drücken
und halten.
2.
Führen Sie durch die runde Öffnung Ihren abisolierten Draht ein. Sie können Drähte
mit einem Querschnitt von 0,08mm
3.
Durch Entfernen des Schraubendrehers wird der Draht über einen Federkontakt
sicher mit der Anschlussklemme verbunden.
(1) DC 24V für Leistungsversorgung I/O-Ebene (max. 10A)
(2) DC 24V für Elektronikversorgung Bus-Koppler und I/O-Ebene
Grundlagen und Montage
Verdrahtung > Verdrahtung Power-Module
2
2
bis 1,5mm
anschließen.
27
