VIPA System SLIO
Einstellung Standard CPU-
Parameter
Anbindung System SLIO
CPU als PROFINET-IO-
Device
HB300 | CPU | 015-CEFPR01 | de | 20-10
Geräteübersicht
Baugruppe
...
PLC ...
MPI/DP-Schnitt-
stelle
PROFINET-
Schnittstelle
...
Da die VIPA-CPU als Siemens-CPU projektiert wird, erfolgt auch die Parametrierung der
nicht VIPA-spezifischen Parameter über die Siemens-CPU. Zur Parametrierung klicken
Sie im Projektbereich bzw. in der Geräteübersicht auf den CPU-Teil. Daraufhin werden
die Parameter des CPU-Teils im Eigenschaften-Dialog aufgeführt. Hier können Sie Ihre
Parametereinstellungen vornehmen.
Ä Kap. 4.8.2 "Parameter CPU" Seite 72
Seite 71
1.
Wechseln Sie im Projektbereichin die "Netzsicht" .
2.
Nach der Installation der GSDML finden Sie das IO-Device für die System SLIO
CPU im Hardware-Katalog unter "Weitere Feldgeräte è PROFINET è IO
è VIPA ... è VIPA SLIO System". Binden Sie das Slave-System an die CPU an,
indem Sie dies aus dem Hardware-Katalog in die Netzsicht ziehen und dieses über
PROFINET an die CPU anbinden.
3.
Klicken Sie in der Netzsicht auf den PROFINET-Teil der Siemens CPU und geben
Sie in "Eigenschaften" unter "Ethernet-Adressen" im Bereich "IP-Protokoll" gültige
IP-Adressdaten an.
4.
Geben Sie unter "PROFINET" einen "PROFINET Gerätenamen" an. Der Geräte-
name muss eindeutig am Ethernet-Subnetz sein.
Bitte belassen Sie den "Sendetakt" unter "Erweiterte Einstellungen
è Echtzeit-Einstellungen è IO-Kommunikation" bei 1ms,
ansonsten führt diese zu einem Konfigurationsfehler!

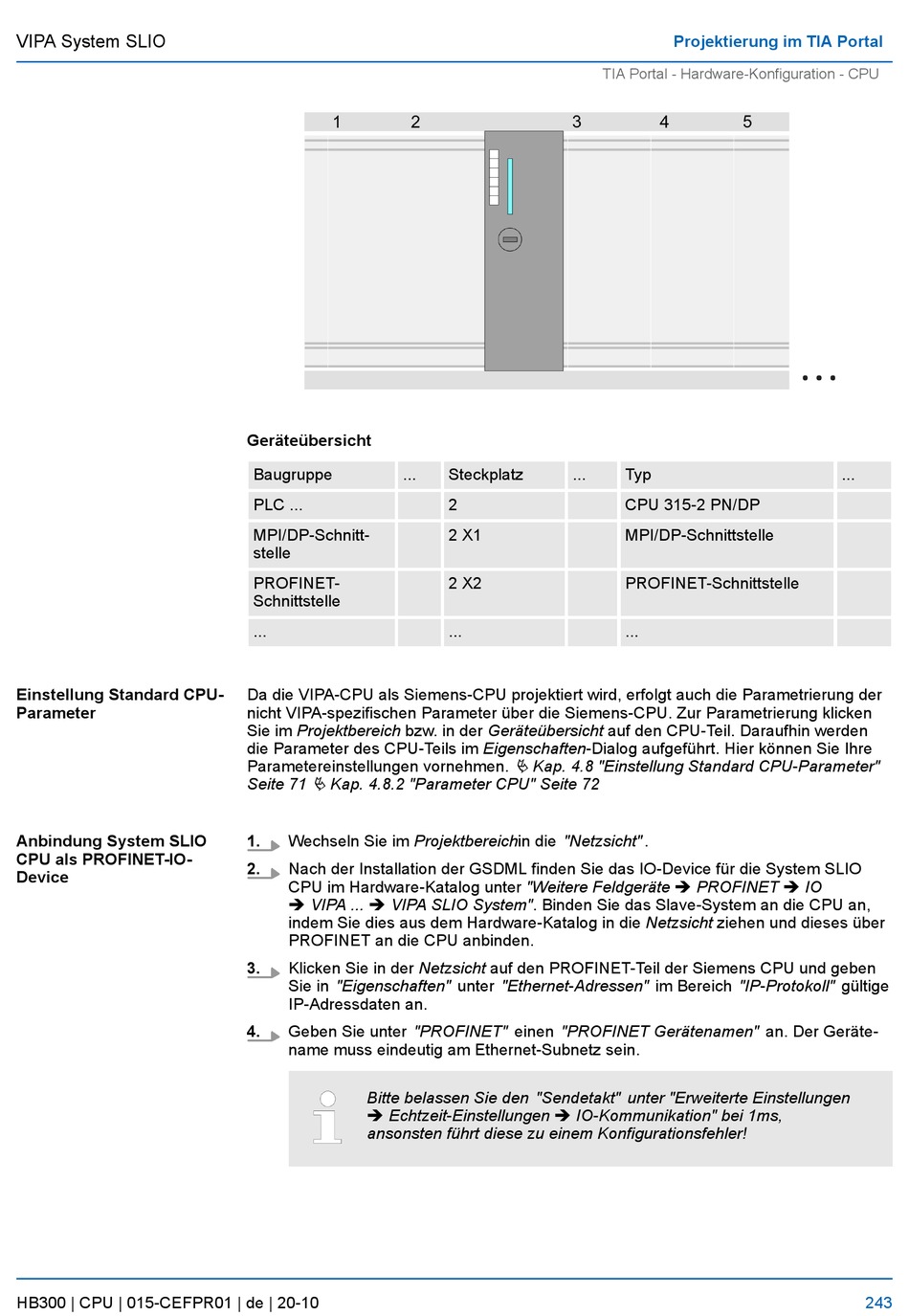

TIA Portal - Hardware-Konfiguration - CPU
Steckplatz
...
2
2 X1
2 X2
...
Ä Kap. 4.8 "Einstellung Standard CPU-Parameter"
Projektierung im TIA Portal
Typ
CPU 315-2 PN/DP
MPI/DP-Schnittstelle
PROFINET-Schnittstelle
...
...
243
