VIPA System SLIO

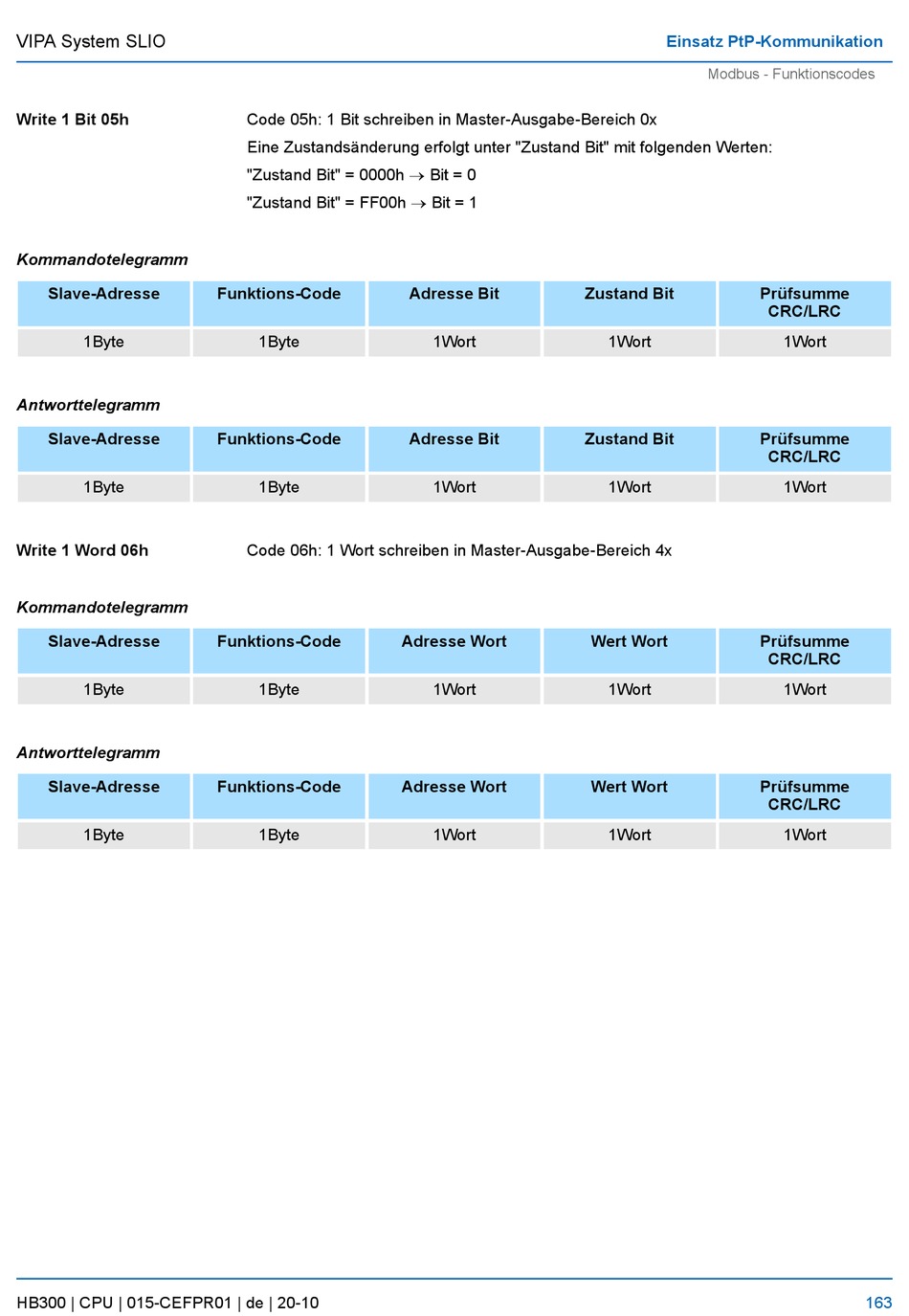

Write 1 Bit 05h
Kommandotelegramm
Slave-Adresse
1Byte
Antworttelegramm
Slave-Adresse
1Byte
Write 1 Word 06h
Kommandotelegramm
Slave-Adresse
1Byte
Antworttelegramm
Slave-Adresse
1Byte
HB300 | CPU | 015-CEFPR01 | de | 20-10
Code 05h: 1 Bit schreiben in Master-Ausgabe-Bereich 0x
Eine Zustandsänderung erfolgt unter "Zustand Bit" mit folgenden Werten:
"Zustand Bit" = 0000h ® Bit = 0
"Zustand Bit" = FF00h ® Bit = 1
Funktions-Code
1Byte
Funktions-Code
1Byte
Code 06h: 1 Wort schreiben in Master-Ausgabe-Bereich 4x
Funktions-Code
1Byte
Funktions-Code
1Byte
Adresse Bit
1Wort
Adresse Bit
1Wort
Adresse Wort
1Wort
Adresse Wort
1Wort
Einsatz PtP-Kommunikation
Modbus - Funktionscodes
Zustand Bit
1Wort
Zustand Bit
1Wort
Wert Wort
1Wort
Wert Wort
1Wort
Prüfsumme
CRC/LRC
1Wort
Prüfsumme
CRC/LRC
1Wort
Prüfsumme
CRC/LRC
1Wort
Prüfsumme
CRC/LRC
1Wort
