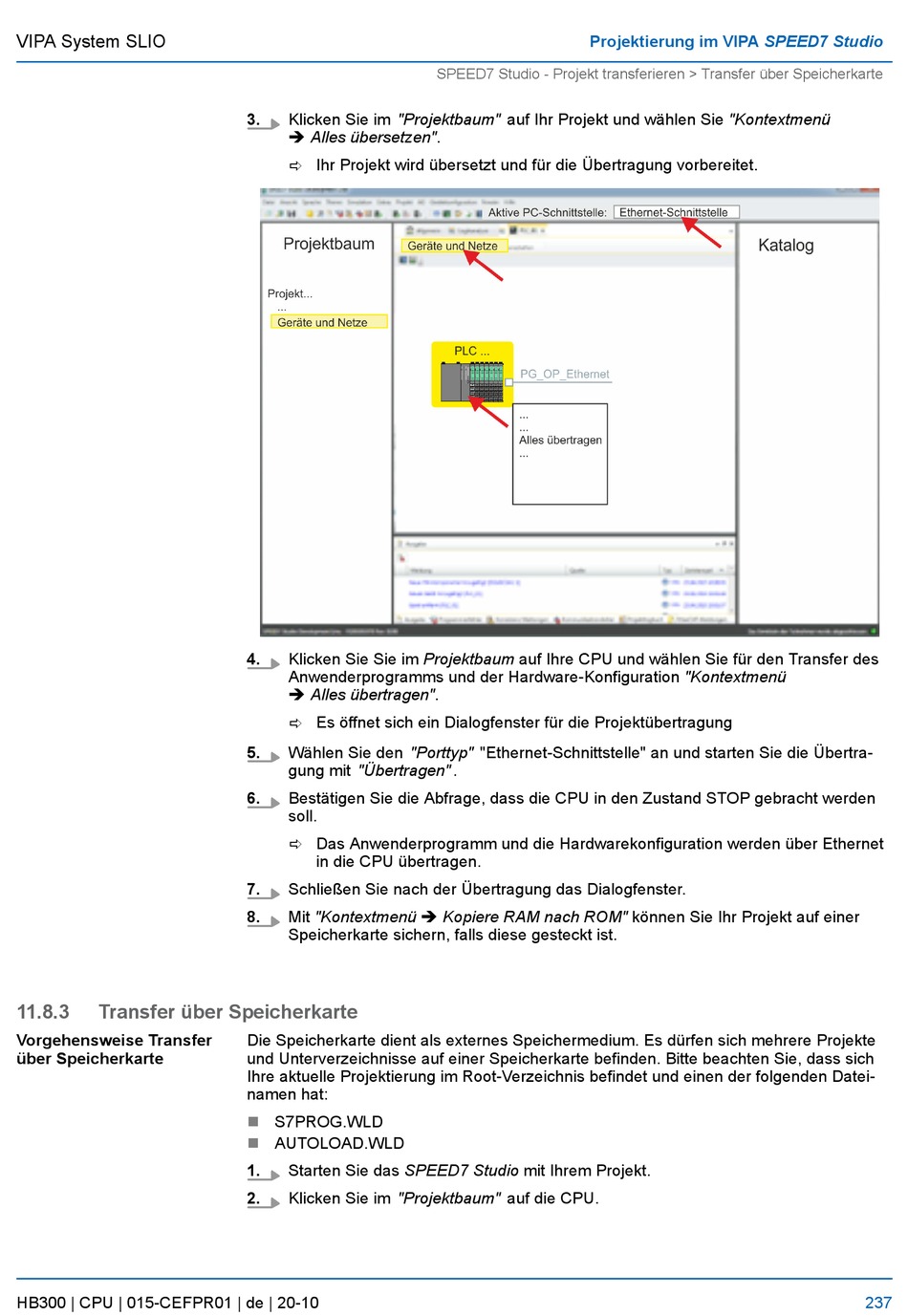

VIPA System SLIO
11.8.3
Transfer über Speicherkarte
Vorgehensweise Transfer
über Speicherkarte
HB300 | CPU | 015-CEFPR01 | de | 20-10
3.
Klicken Sie im "Projektbaum" auf Ihr Projekt und wählen Sie "Kontextmenü
è Alles übersetzen".
ð Ihr Projekt wird übersetzt und für die Übertragung vorbereitet.
4.
Klicken Sie Sie im Projektbaum auf Ihre CPU und wählen Sie für den Transfer des
Anwenderprogramms und der Hardware-Konfiguration "Kontextmenü
è Alles übertragen".
ð Es öffnet sich ein Dialogfenster für die Projektübertragung
5.
Wählen Sie den "Porttyp" "Ethernet-Schnittstelle" an und starten Sie die Übertra-
gung mit "Übertragen" .
6.
Bestätigen Sie die Abfrage, dass die CPU in den Zustand STOP gebracht werden
soll.
ð Das Anwenderprogramm und die Hardwarekonfiguration werden über Ethernet
in die CPU übertragen.
7.
Schließen Sie nach der Übertragung das Dialogfenster.
8.
Mit "Kontextmenü è Kopiere RAM nach ROM" können Sie Ihr Projekt auf einer
Speicherkarte sichern, falls diese gesteckt ist.
Die Speicherkarte dient als externes Speichermedium. Es dürfen sich mehrere Projekte
und Unterverzeichnisse auf einer Speicherkarte befinden. Bitte beachten Sie, dass sich
Ihre aktuelle Projektierung im Root-Verzeichnis befindet und einen der folgenden Datei-
namen hat:
n
S7PROG.WLD
n
AUTOLOAD.WLD
1.
Starten Sie das SPEED7 Studio mit Ihrem Projekt.
2.
Klicken Sie im "Projektbaum" auf die CPU.
Projektierung im VIPA SPEED7 Studio
SPEED7 Studio - Projekt transferieren > Transfer über Speicherkarte
237
