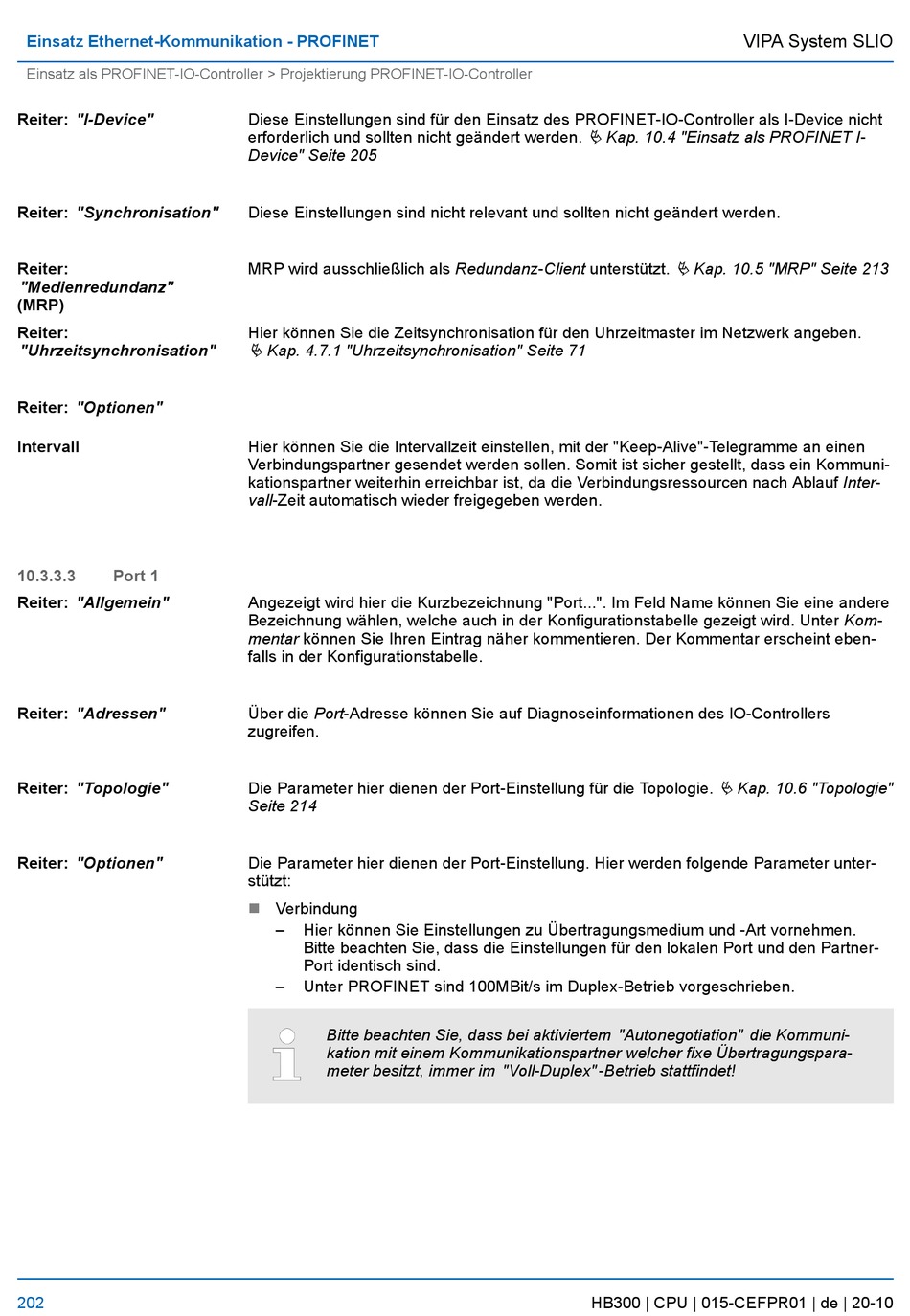

Einsatz Ethernet-Kommunikation - PROFINET
Einsatz als PROFINET-IO-Controller > Projektierung PROFINET-IO-Controller
Reiter: "I-Device"
Reiter: "Synchronisation"
Reiter:
"Medienredundanz"
(MRP)
Reiter:
"Uhrzeitsynchronisation"
Reiter: "Optionen"
Intervall
10.3.3.3
Port 1
Reiter: "Allgemein"
Reiter: "Adressen"
Reiter: "Topologie"
Reiter: "Optionen"
202
Diese Einstellungen sind für den Einsatz des PROFINET-IO-Controller als I-Device nicht
erforderlich und sollten nicht geändert werden.
Device" Seite 205
Diese Einstellungen sind nicht relevant und sollten nicht geändert werden.
MRP wird ausschließlich als Redundanz-Client unterstützt.
Hier können Sie die Zeitsynchronisation für den Uhrzeitmaster im Netzwerk angeben.
Ä Kap. 4.7.1 "Uhrzeitsynchronisation" Seite 71
Hier können Sie die Intervallzeit einstellen, mit der "Keep-Alive"-Telegramme an einen
Verbindungspartner gesendet werden sollen. Somit ist sicher gestellt, dass ein Kommuni-
kationspartner weiterhin erreichbar ist, da die Verbindungsressourcen nach Ablauf Inter-
vall-Zeit automatisch wieder freigegeben werden.
Angezeigt wird hier die Kurzbezeichnung "Port...". Im Feld Name können Sie eine andere
Bezeichnung wählen, welche auch in der Konfigurationstabelle gezeigt wird. Unter Kom-
mentar können Sie Ihren Eintrag näher kommentieren. Der Kommentar erscheint eben-
falls in der Konfigurationstabelle.
Über die Port-Adresse können Sie auf Diagnoseinformationen des IO-Controllers
zugreifen.
Die Parameter hier dienen der Port-Einstellung für die Topologie.
Seite 214
Die Parameter hier dienen der Port-Einstellung. Hier werden folgende Parameter unter-
stützt:
n
Verbindung
–
Hier können Sie Einstellungen zu Übertragungsmedium und -Art vornehmen.
Bitte beachten Sie, dass die Einstellungen für den lokalen Port und den Partner-
Port identisch sind.
–
Unter PROFINET sind 100MBit/s im Duplex-Betrieb vorgeschrieben.
Bitte beachten Sie, dass bei aktiviertem "Autonegotiation" die Kommuni-
kation mit einem Kommunikationspartner welcher fixe Übertragungspara-
meter besitzt, immer im "Voll-Duplex" -Betrieb stattfindet!
VIPA System SLIO
Ä Kap. 10.4 "Einsatz als PROFINET I-
Ä Kap. 10.5 "MRP" Seite 213
Ä Kap. 10.6 "Topologie"
HB300 | CPU | 015-CEFPR01 | de | 20-10
