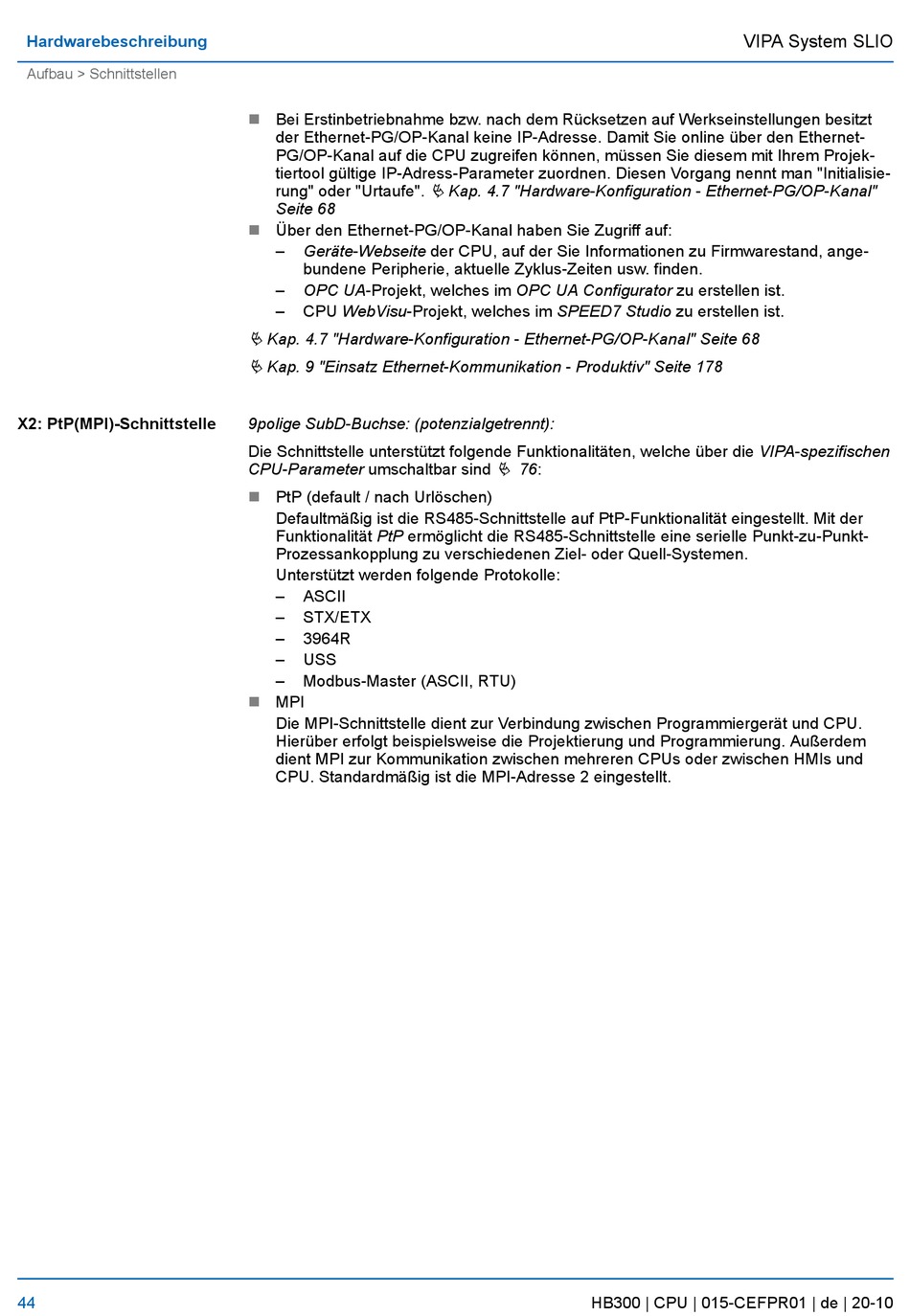

Hardwarebeschreibung
Aufbau > Schnittstellen
X2: PtP(MPI)-Schnittstelle
44
n
Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über den Ethernet-
PG/OP-Kanal auf die CPU zugreifen können, müssen Sie diesem mit Ihrem Projek-
tiertool gültige IP-Adress-Parameter zuordnen. Diesen Vorgang nennt man "Initialisie-
rung" oder "Urtaufe".
Seite 68
n
Über den Ethernet-PG/OP-Kanal haben Sie Zugriff auf:
–
Geräte-Webseite der CPU, auf der Sie Informationen zu Firmwarestand, ange-
bundene Peripherie, aktuelle Zyklus-Zeiten usw. finden.
–
OPC UA-Projekt, welches im OPC UA Configurator zu erstellen ist.
–
CPU WebVisu-Projekt, welches im SPEED7 Studio zu erstellen ist.
Ä Kap. 4.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 68
Ä Kap. 9 "Einsatz Ethernet-Kommunikation - Produktiv" Seite 178
9polige SubD-Buchse: (potenzialgetrennt):
Die Schnittstelle unterstützt folgende Funktionalitäten, welche über die VIPA-spezifischen
CPU-Parameter umschaltbar sind
n
PtP (default / nach Urlöschen)
Defaultmäßig ist die RS485-Schnittstelle auf PtP-Funktionalität eingestellt. Mit der
Funktionalität PtP ermöglicht die RS485-Schnittstelle eine serielle Punkt-zu-Punkt-
Prozessankopplung zu verschiedenen Ziel- oder Quell-Systemen.
Unterstützt werden folgende Protokolle:
–
ASCII
–
STX/ETX
–
3964R
–
USS
–
Modbus-Master (ASCII, RTU)
n
MPI
Die MPI-Schnittstelle dient zur Verbindung zwischen Programmiergerät und CPU.
Hierüber erfolgt beispielsweise die Projektierung und Programmierung. Außerdem
dient MPI zur Kommunikation zwischen mehreren CPUs oder zwischen HMIs und
CPU. Standardmäßig ist die MPI-Adresse 2 eingestellt.
Ä Kap. 4.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal"
Ä 76:
HB300 | CPU | 015-CEFPR01 | de | 20-10
VIPA System SLIO
