2.5.1 Verdrahtung CPU 01x
Terminal-Modul
Anschlussklemmen
Daten
Verdrahtung Vorgehens-
weise
22
Die System SLIO CPUs haben ein Power-Modul integriert. Bei der Verdrahtung werden
Anschlussklemmen mit Federklemmtechnik eingesetzt. Die Verdrahtung mit Federklemm-
technik ermöglicht einen schnellen und einfachen Anschluss Ihrer Signal- und Versor-
gungsleitungen.
U
30V DC
max
I
10A
max
Querschnitt
0,08 ... 1,5mm
Abisolierlänge 10mm
1
Pin-Nr. am Terminal-Modul
2
Entriegelung für Schraubendreher
3
Anschlussöffnung für Draht
1.

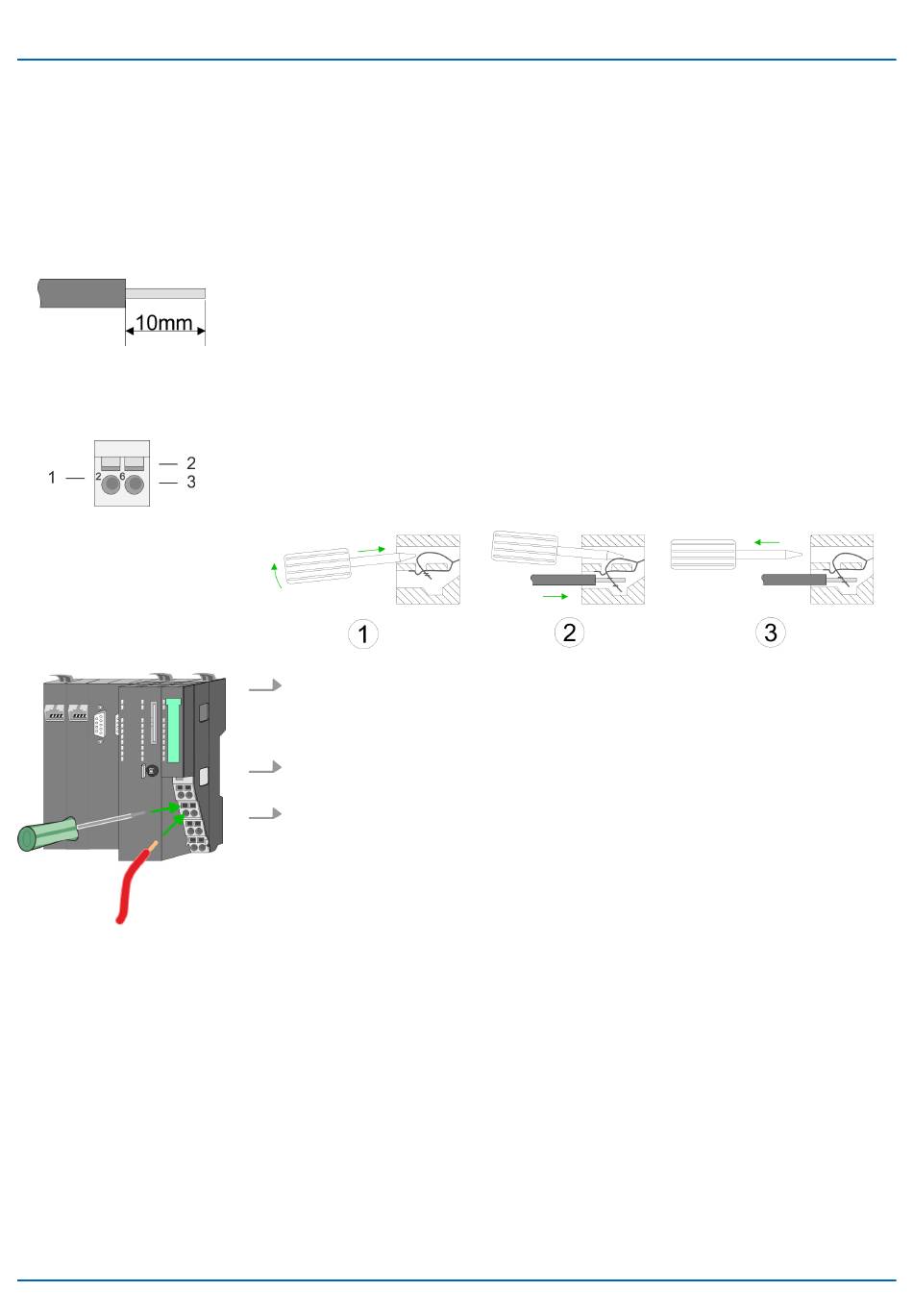

Zum Verdrahten stecken Sie, wie in der Abbildung gezeigt, einen passenden
Schraubendreher leicht schräg in die rechteckige Entriegelung. Zum Öffnen der
Kontaktfeder müssen Sie den Schraubendreher in die entgegengesetzte Richtung
drücken und halten.
2.
Führen Sie durch die runde Öffnung Ihren abisolierten Draht ein. Sie können Drähte
mit einem Querschnitt von 0,08mm
3.
Durch Entfernen des Schraubendrehers wird der Draht über einen Federkontakt
sicher mit der Anschlussklemme verbunden.
2
(AWG 28 ... 16)
2
2
bis 1,5mm
HB300 | CPU | 015-CEFPR01 | de | 20-10
VIPA System SLIO
anschließen.
