VIPA System SLIO

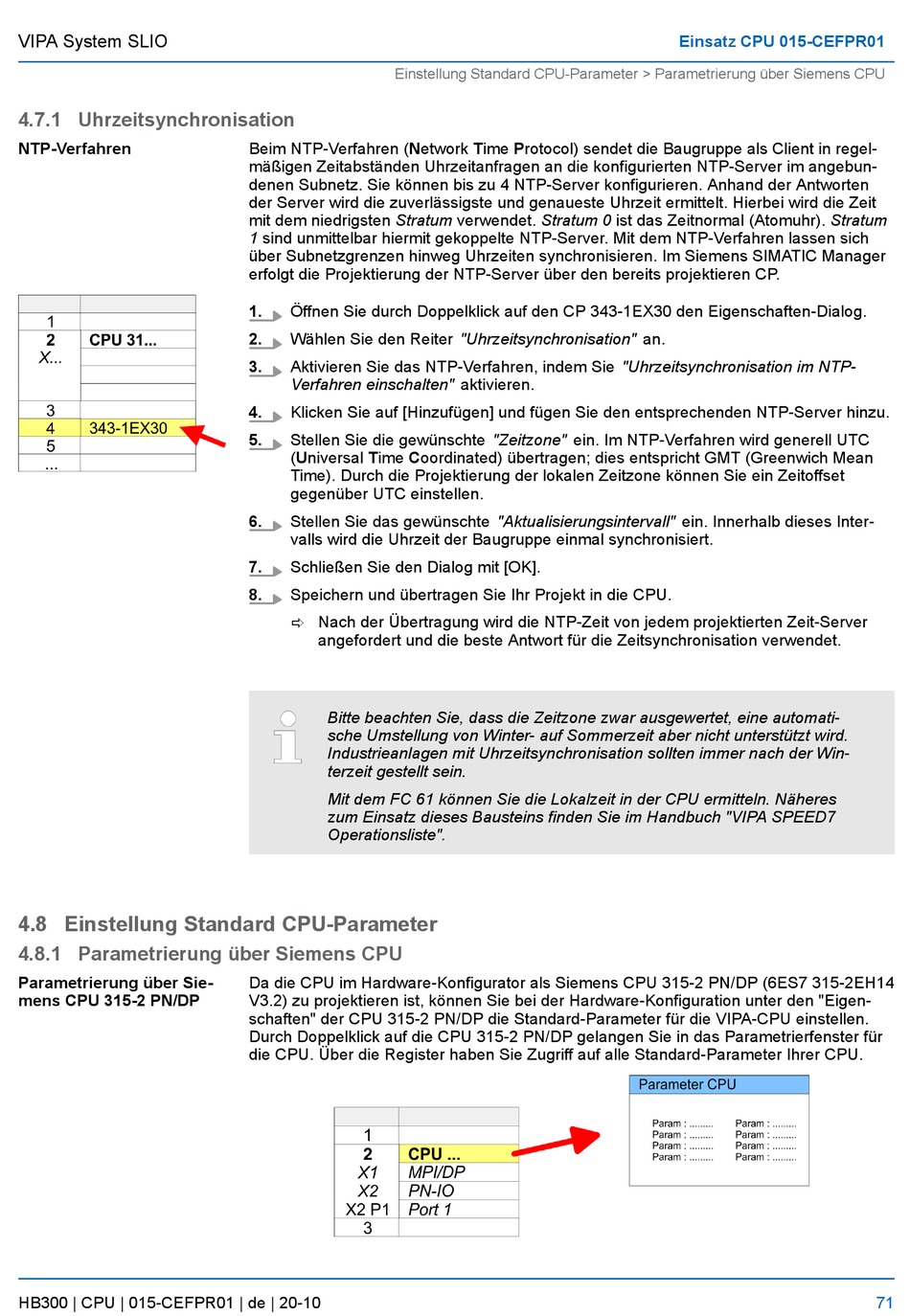

4.7.1 Uhrzeitsynchronisation
NTP-Verfahren
4.8 Einstellung Standard CPU-Parameter
4.8.1 Parametrierung über Siemens CPU
Parametrierung über Sie-
mens CPU 315-2 PN/DP
HB300 | CPU | 015-CEFPR01 | de | 20-10
Einstellung Standard CPU-Parameter > Parametrierung über Siemens CPU
Beim NTP-Verfahren (Network Time Protocol) sendet die Baugruppe als Client in regel-
mäßigen Zeitabständen Uhrzeitanfragen an die konfigurierten NTP-Server im angebun-
denen Subnetz. Sie können bis zu 4 NTP-Server konfigurieren. Anhand der Antworten
der Server wird die zuverlässigste und genaueste Uhrzeit ermittelt. Hierbei wird die Zeit
mit dem niedrigsten Stratum verwendet. Stratum 0 ist das Zeitnormal (Atomuhr). Stratum
1 sind unmittelbar hiermit gekoppelte NTP-Server. Mit dem NTP-Verfahren lassen sich
über Subnetzgrenzen hinweg Uhrzeiten synchronisieren. Im Siemens SIMATIC Manager
erfolgt die Projektierung der NTP-Server über den bereits projektieren CP.
1.
Öffnen Sie durch Doppelklick auf den CP 343-1EX30 den Eigenschaften-Dialog.
2.
Wählen Sie den Reiter "Uhrzeitsynchronisation" an.
3.
Aktivieren Sie das NTP-Verfahren, indem Sie "Uhrzeitsynchronisation im NTP-
Verfahren einschalten" aktivieren.
4.
Klicken Sie auf [Hinzufügen] und fügen Sie den entsprechenden NTP-Server hinzu.
5.
Stellen Sie die gewünschte "Zeitzone" ein. Im NTP-Verfahren wird generell UTC
(Universal Time Coordinated) übertragen; dies entspricht GMT (Greenwich Mean
Time). Durch die Projektierung der lokalen Zeitzone können Sie ein Zeitoffset
gegenüber UTC einstellen.
6.
Stellen Sie das gewünschte "Aktualisierungsintervall" ein. Innerhalb dieses Inter-
valls wird die Uhrzeit der Baugruppe einmal synchronisiert.
7.
Schließen Sie den Dialog mit [OK].
8.
Speichern und übertragen Sie Ihr Projekt in die CPU.
ð Nach der Übertragung wird die NTP-Zeit von jedem projektierten Zeit-Server
angefordert und die beste Antwort für die Zeitsynchronisation verwendet.
Bitte beachten Sie, dass die Zeitzone zwar ausgewertet, eine automati-
sche Umstellung von Winter- auf Sommerzeit aber nicht unterstützt wird.
Industrieanlagen mit Uhrzeitsynchronisation sollten immer nach der Win-
terzeit gestellt sein.
Mit dem FC 61 können Sie die Lokalzeit in der CPU ermitteln. Näheres
zum Einsatz dieses Bausteins finden Sie im Handbuch "VIPA SPEED7
Operationsliste".
Da die CPU im Hardware-Konfigurator als Siemens CPU 315-2 PN/DP (6ES7 315-2EH14
V3.2) zu projektieren ist, können Sie bei der Hardware-Konfiguration unter den "Eigen-
schaften" der CPU 315-2 PN/DP die Standard-Parameter für die VIPA-CPU einstellen.
Durch Doppelklick auf die CPU 315-2 PN/DP gelangen Sie in das Parametrierfenster für
die CPU. Über die Register haben Sie Zugriff auf alle Standard-Parameter Ihrer CPU.
Einsatz CPU 015-CEFPR01
71
