VIPA System SLIO
HB300 | CPU | 015-CEFPR01 | de | 20-10
TIA Portal - Einsatz PROFINET > TIA Portal - Projektierung PROFINET-I-Device

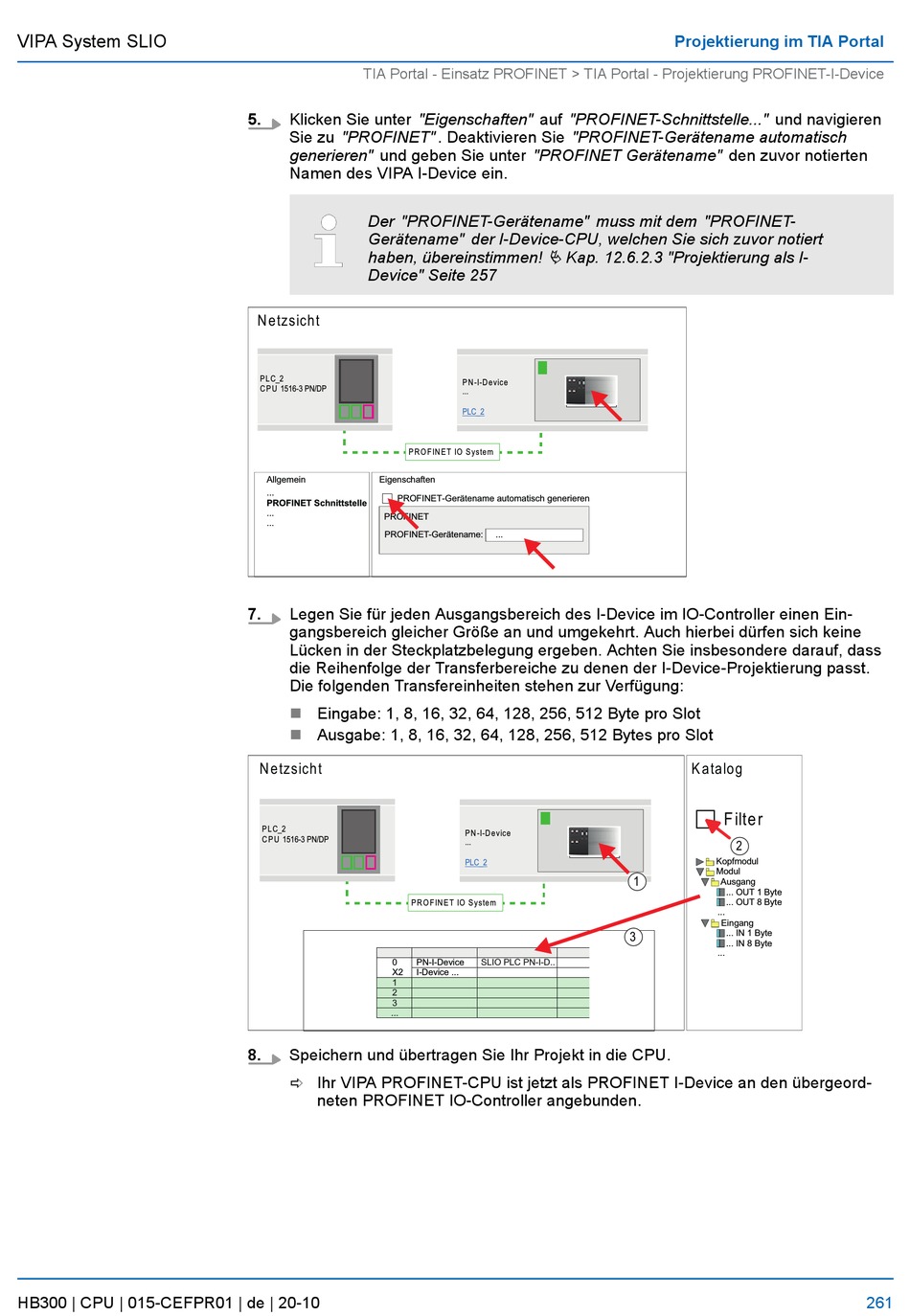

5. Klicken Sie unter "Eigenschaften" auf "PROFINET-Schnittstelle..." und navigieren
Sie zu "PROFINET" . Deaktivieren Sie "PROFINET-Gerätename automatisch
generieren" und geben Sie unter "PROFINET Gerätename" den zuvor notierten
Namen des VIPA I-Device ein.
Der "PROFINET-Gerätename" muss mit dem "PROFINET-
Gerätename" der I-Device-CPU, welchen Sie sich zuvor notiert
haben, übereinstimmen!
Device" Seite 257
N etzsicht
P LC_2
C P U 1516-3 PN/DP
P R O F IN E T IO S ystem
Allgemein Eigenschaften
...
PROFINET-Gerätename automatisch generieren
PROFINET Schnittstelle
...
PROFINET
...
PROFINET-Gerätename:
7. Legen Sie für jeden Ausgangsbereich des I-Device im IO-Controller einen Ein-
gangsbereich gleicher Größe an und umgekehrt. Auch hierbei dürfen sich keine
Lücken in der Steckplatzbelegung ergeben. Achten Sie insbesondere darauf, dass
die Reihenfolge der Transferbereiche zu denen der I-Device-Projektierung passt.
Die folgenden Transfereinheiten stehen zur Verfügung:
n Eingabe: 1, 8, 16, 32, 64, 128, 256, 512 Byte pro Slot
n Ausgabe: 1, 8, 16, 32, 64, 128, 256, 512 Bytes pro Slot
N etzsicht
P LC_2
C P U 1516-3 PN/DP
P R O F IN E T IO S ystem
0 PN-I-Device
X2 I-Device ...
1
2
3
...
8. Speichern und übertragen Sie Ihr Projekt in die CPU.
ð Ihr VIPA PROFINET-CPU ist jetzt als PROFINET I-Device an den übergeord-
neten PROFINET IO-Controller angebunden.
Ä Kap. 12.6.2.3 "Projektierung als I-
P N -I-D evice
...
PLC_2
...
P N -I-D evice
...
PLC_2
1
3
SLIO PLC PN-I-D..
Projektierung im TIA Portal
K atalog
F ilte r
2
Kopfmodul
Modul
Ausgang
... OUT 1 Byte
... OUT 8 Byte
...
Eingang
... IN 1 Byte
... IN 8 Byte
...
261
