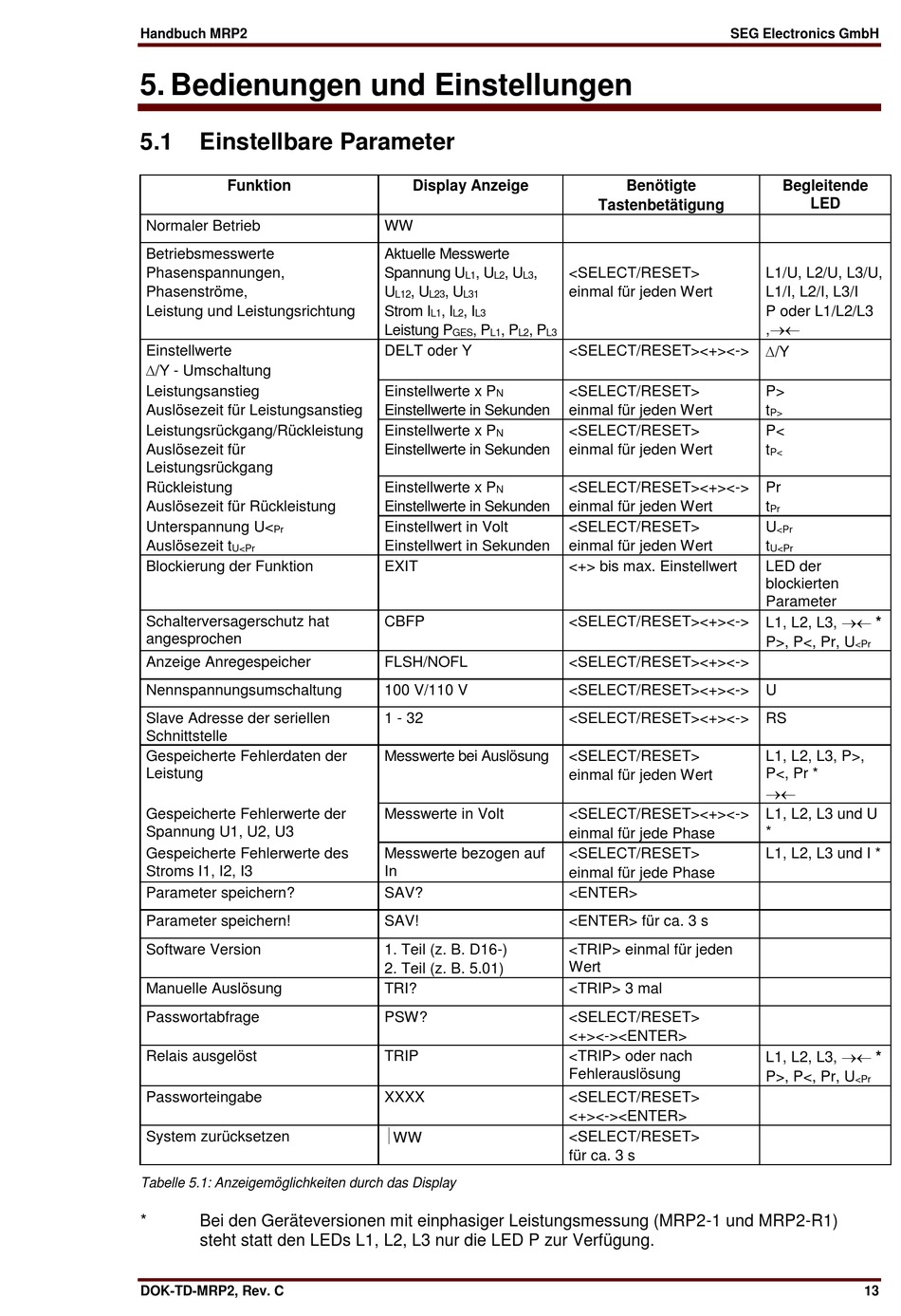

5. Bedienungen und Einstellungen
5.1
Einstellbare Parameter
Funktion
Normaler Betrieb
Betriebsmesswerte
Phasenspannungen,
Phasenströme,
Leistung und Leistungsrichtung
Einstellwerte
/Y - Umschaltung
Leistungsanstieg
Auslösezeit für Leistungsanstieg
Leistungsrückgang/Rückleistung
Auslösezeit für
Leistungsrückgang
Rückleistung
Auslösezeit für Rückleistung
Unterspannung U<
Pr
Auslösezeit t
U<Pr
Blockierung der Funktion
Schalterversagerschutz hat
angesprochen
Anzeige Anregespeicher
Nennspannungsumschaltung
Slave Adresse der seriellen
Schnittstelle
Gespeicherte Fehlerdaten der
Leistung
Gespeicherte Fehlerwerte der
Spannung U1, U2, U3
Gespeicherte Fehlerwerte des
Stroms I1, I2, I3
Parameter speichern?
Parameter speichern!
Software Version
Manuelle Auslösung
Passwortabfrage
Relais ausgelöst
Passworteingabe
System zurücksetzen
Tabelle 5.1: Anzeigemöglichkeiten durch das Display
*
Bei den Geräteversionen mit einphasiger Leistungsmessung (MRP2-1 und MRP2-R1)
steht statt den LEDs L1, L2, L3 nur die LED P zur Verfügung.
DOK-TD-MRP2, Rev. C
Display Anzeige
WW
Aktuelle Messwerte
Spannung U
, U
, U
,
L1
L2
L3
U
, U
, U
L12
L23
L31
Strom I
, I
, I
L1
L2
L3
Leistung P
, P
, P
, P
GES
L1
L2
L3
DELT oder Y
Einstellwerte x P
N
Einstellwerte in Sekunden
Einstellwerte x P
N
Einstellwerte in Sekunden
Einstellwerte x P
N
Einstellwerte in Sekunden
Einstellwert in Volt
Einstellwert in Sekunden
EXIT
CBFP
FLSH/NOFL
100 V/110 V
1 - 32
Messwerte bei Auslösung
Messwerte in Volt
Messwerte bezogen auf
In
SAV?
SAV!
1. Teil (z. B. D16-)
2. Teil (z. B. 5.01)
TRI?
PSW?
TRIP
XXXX
WW
SEG Electronics GmbH
Benötigte
Tastenbetätigung
<SELECT/RESET>
einmal für jeden Wert
<SELECT/RESET><+><->
<SELECT/RESET>
einmal für jeden Wert
<SELECT/RESET>
einmal für jeden Wert
<SELECT/RESET><+><->
einmal für jeden Wert
<SELECT/RESET>
einmal für jeden Wert
<+> bis max. Einstellwert
<SELECT/RESET><+><->
<SELECT/RESET><+><->
<SELECT/RESET><+><->
<SELECT/RESET><+><->
<SELECT/RESET>
einmal für jeden Wert
<SELECT/RESET><+><->
einmal für jede Phase
<SELECT/RESET>
einmal für jede Phase
<ENTER>
<ENTER> für ca. 3 s
<TRIP> einmal für jeden
Wert
<TRIP> 3 mal
<SELECT/RESET>
<+><-><ENTER>
<TRIP> oder nach
Fehlerauslösung
<SELECT/RESET>
<+><-><ENTER>
<SELECT/RESET>
für ca. 3 s
Begleitende
LED
L1/U, L2/U, L3/U,
L1/I, L2/I, L3/I
P oder L1/L2/L3
,
/Y
P>
t
P>
P<
t
P<
Pr
t
Pr
U
<Pr
t
U<Pr
LED der
blockierten
Parameter
L1, L2, L3, *
P>, P<, Pr, U
<Pr
U
RS
L1, L2, L3, P>,
P<, Pr *
L1, L2, L3 und U
*
L1, L2, L3 und I *
L1, L2, L3, *
P>, P<, Pr, U
<Pr
