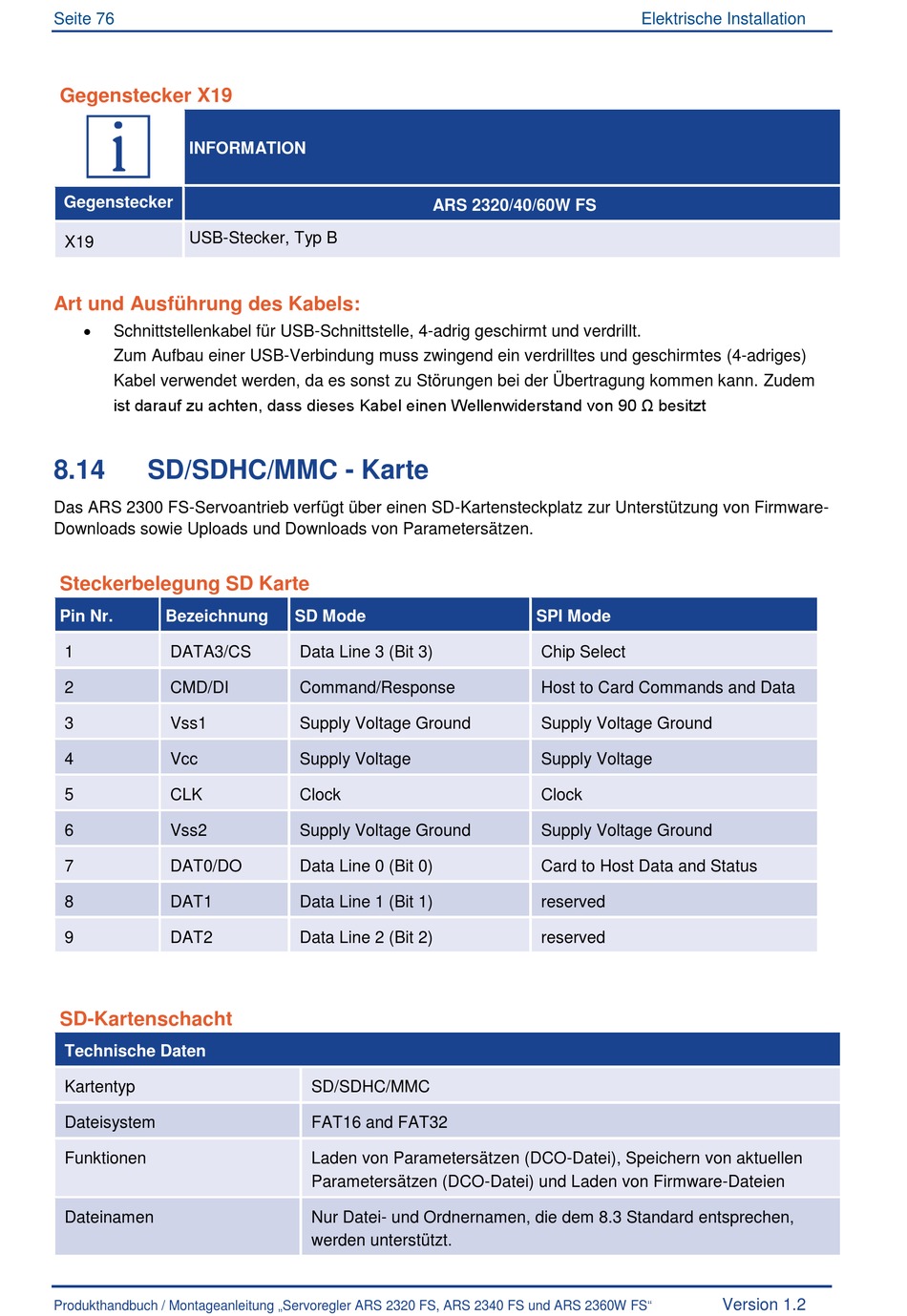

Seite 76
Gegenstecker X19
INFORMATION
Gegenstecker
USB-Stecker, Typ B
X19
Art und Ausführung des Kabels:
Schnittstellenkabel für USB-Schnittstelle, 4-adrig geschirmt und verdrillt.
Zum Aufbau einer USB-Verbindung muss zwingend ein verdrilltes und geschirmtes (4-adriges)
Kabel verwendet werden, da es sonst zu Störungen bei der Übertragung kommen kann. Zudem
ist darauf zu achten, dass dieses Kabel einen Wellenwiderstand von 90 Ω besitzt
8.14
SD/SDHC/MMC - Karte
Das ARS 2300 FS-Servoantrieb verfügt über einen SD-Kartensteckplatz zur Unterstützung von Firmware-
Downloads sowie Uploads und Downloads von Parametersätzen.
Steckerbelegung SD Karte
Pin Nr.
Bezeichnung
1
DATA3/CS
2
CMD/DI
3
Vss1
4
Vcc
5
CLK
6
Vss2
7
DAT0/DO
8
DAT1
9
DAT2
SD-Kartenschacht
Technische Daten
Kartentyp
Dateisystem
Funktionen
Dateinamen
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320/40/60W FS
SD Mode
Data Line 3 (Bit 3)
Command/Response
Supply Voltage Ground
Supply Voltage
Clock
Supply Voltage Ground
Data Line 0 (Bit 0)
Data Line 1 (Bit 1)
Data Line 2 (Bit 2)
SD/SDHC/MMC
FAT16 and FAT32
Laden von Parametersätzen (DCO-Datei), Speichern von aktuellen
Parametersätzen (DCO-Datei) und Laden von Firmware-Dateien
Nur Datei- und Ordnernamen, die dem 8.3 Standard entsprechen,
werden unterstützt.
Elektrische Installation
SPI Mode
Chip Select
Host to Card Commands and Data
Supply Voltage Ground
Supply Voltage
Clock
Supply Voltage Ground
Card to Host Data and Status
reserved
reserved
Version 1.2
