Mechanische Installation
X11:
Inkrementalgeberausgang
X10:
Inkrementalgebereingang
X1:
I/O Kommunikation

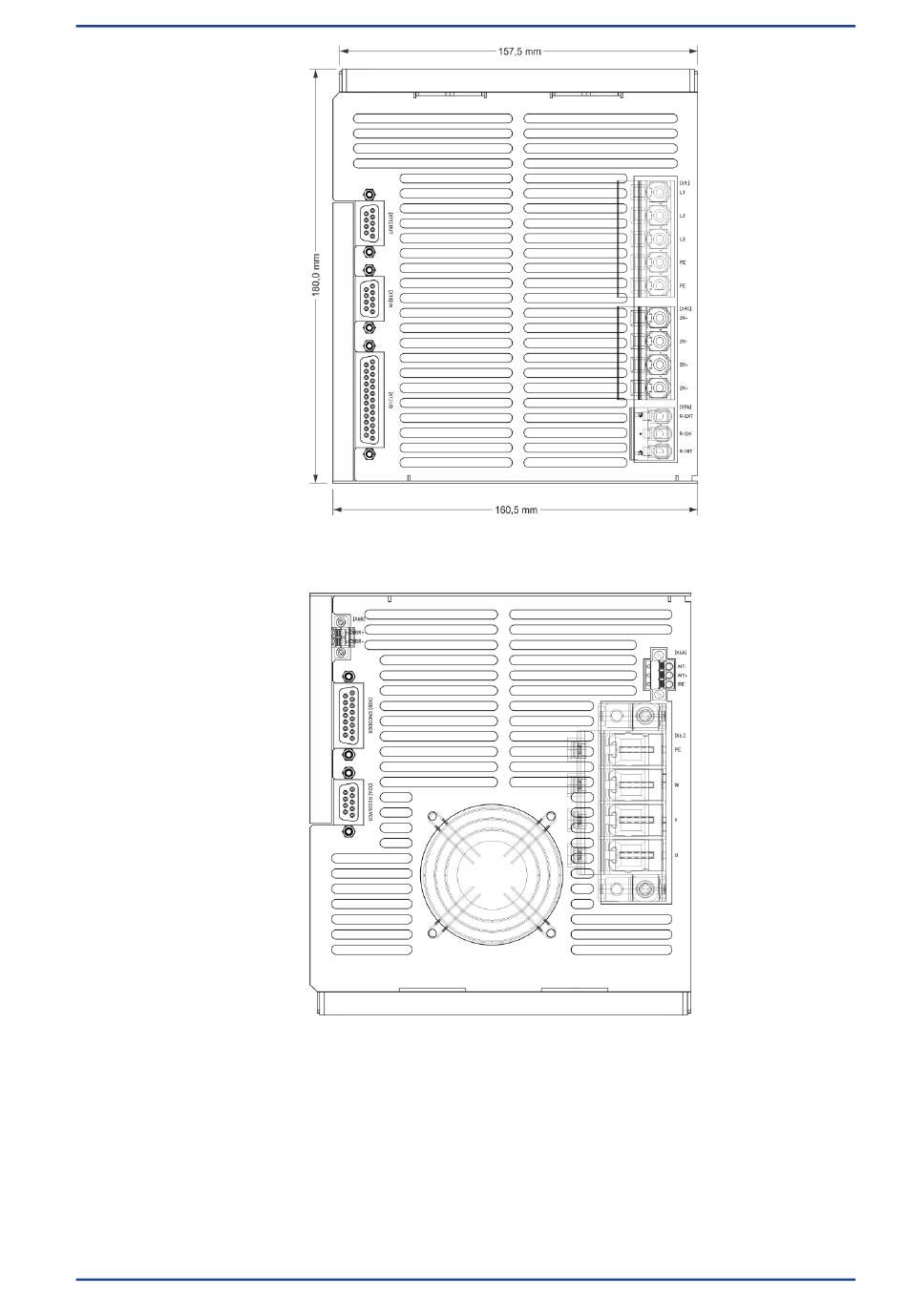

Abbildung 15: Servoregler ARS 2360W FS: Ansicht von oben
X6B:
Motor Haltebremse
X2B:
Multi-Encoder
X2A:
Resolver
Abbildung 16: Servoregler ARS 2360W FS: Ansicht von unten
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Seite 45
X9:
Netzversorgung
X9C:
Zwischenkreisspannung
X9A:
Bremswiderstand
X6A:
Motor Temperaturfühler
X6:
Motor
