Elektrische Installation

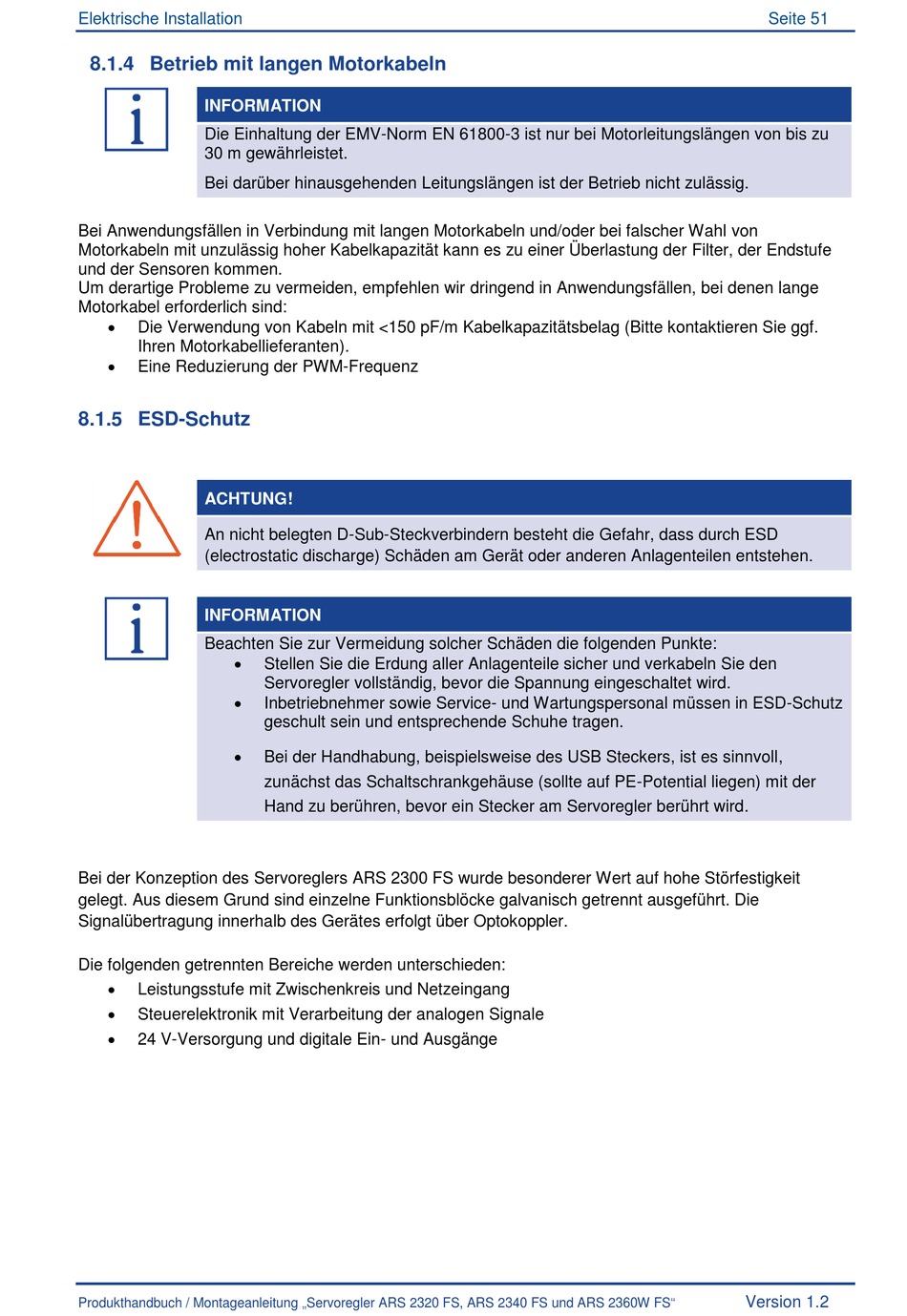

8.1.4 Betrieb mit langen Motorkabeln
INFORMATION
Die Einhaltung der EMV-Norm EN 61800-3 ist nur bei Motorleitungslängen von bis zu
30 m gewährleistet.
Bei darüber hinausgehenden Leitungslängen ist der Betrieb nicht zulässig.
Bei Anwendungsfällen in Verbindung mit langen Motorkabeln und/oder bei falscher Wahl von
Motorkabeln mit unzulässig hoher Kabelkapazität kann es zu einer Überlastung der Filter, der Endstufe
und der Sensoren kommen.
Um derartige Probleme zu vermeiden, empfehlen wir dringend in Anwendungsfällen, bei denen lange
Motorkabel erforderlich sind:
Die Verwendung von Kabeln mit <150 pF/m Kabelkapazitätsbelag (Bitte kontaktieren Sie ggf.
Ihren Motorkabellieferanten).
Eine Reduzierung der PWM-Frequenz
8.1.5 ESD-Schutz
ACHTUNG!
An nicht belegten D-Sub-Steckverbindern besteht die Gefahr, dass durch ESD
(electrostatic discharge) Schäden am Gerät oder anderen Anlagenteilen entstehen.
INFORMATION
Beachten Sie zur Vermeidung solcher Schäden die folgenden Punkte:
Bei der Konzeption des Servoreglers ARS 2300 FS wurde besonderer Wert auf hohe Störfestigkeit
gelegt. Aus diesem Grund sind einzelne Funktionsblöcke galvanisch getrennt ausgeführt. Die
Signalübertragung innerhalb des Gerätes erfolgt über Optokoppler.
Die folgenden getrennten Bereiche werden unterschieden:
Leistungsstufe mit Zwischenkreis und Netzeingang
Steuerelektronik mit Verarbeitung der analogen Signale
24 V-Versorgung und digitale Ein- und Ausgänge
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Stellen Sie die Erdung aller Anlagenteile sicher und verkabeln Sie den
Servoregler vollständig, bevor die Spannung eingeschaltet wird.
Inbetriebnehmer sowie Service- und Wartungspersonal müssen in ESD-Schutz
geschult sein und entsprechende Schuhe tragen.
Bei der Handhabung, beispielsweise des USB Steckers, ist es sinnvoll,
zunächst das Schaltschrankgehäuse (sollte auf PE-Potential liegen) mit der
Hand zu berühren, bevor ein Stecker am Servoregler berührt wird.
Seite 51
Version 1.2
