Seite 26

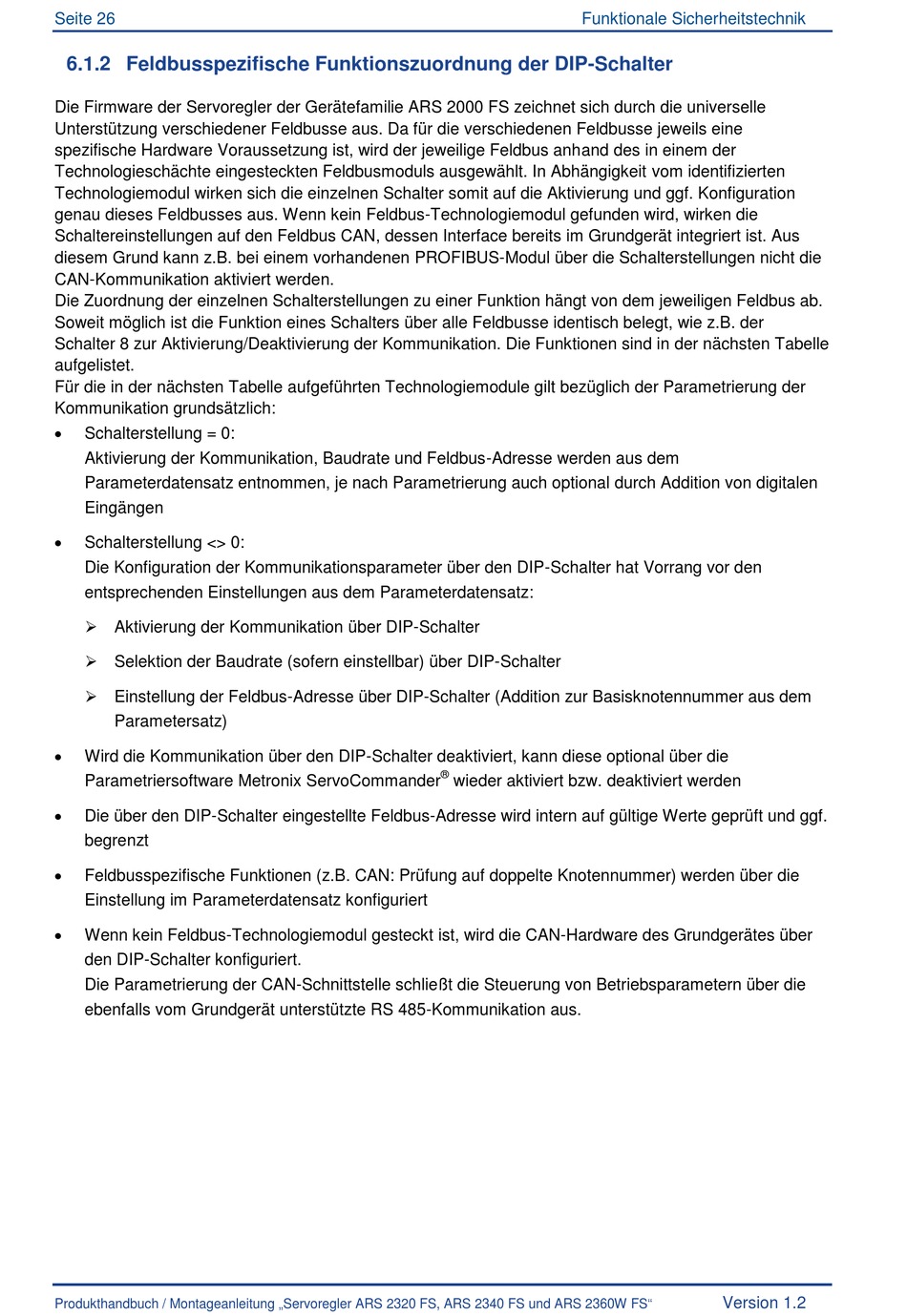

6.1.2 Feldbusspezifische Funktionszuordnung der DIP-Schalter

Die Firmware der Servoregler der Gerätefamilie ARS 2000 FS zeichnet sich durch die universelle
Unterstützung verschiedener Feldbusse aus. Da für die verschiedenen Feldbusse jeweils eine
spezifische Hardware Voraussetzung ist, wird der jeweilige Feldbus anhand des in einem der
Technologieschächte eingesteckten Feldbusmoduls ausgewählt. In Abhängigkeit vom identifizierten
Technologiemodul wirken sich die einzelnen Schalter somit auf die Aktivierung und ggf. Konfiguration
genau dieses Feldbusses aus. Wenn kein Feldbus-Technologiemodul gefunden wird, wirken die
Schaltereinstellungen auf den Feldbus CAN, dessen Interface bereits im Grundgerät integriert ist. Aus
diesem Grund kann z.B. bei einem vorhandenen PROFIBUS-Modul über die Schalterstellungen nicht die
CAN-Kommunikation aktiviert werden.
Die Zuordnung der einzelnen Schalterstellungen zu einer Funktion hängt von dem jeweiligen Feldbus ab.
Soweit möglich ist die Funktion eines Schalters über alle Feldbusse identisch belegt, wie z.B. der
Schalter 8 zur Aktivierung/Deaktivierung der Kommunikation. Die Funktionen sind in der nächsten Tabelle
aufgelistet.
Für die in der nächsten Tabelle aufgeführten Technologiemodule gilt bezüglich der Parametrierung der
Kommunikation grundsätzlich:

Schalterstellung = 0:
Aktivierung der Kommunikation, Baudrate und Feldbus-Adresse werden aus dem
Parameterdatensatz entnommen, je nach Parametrierung auch optional durch Addition von digitalen
Eingängen

Schalterstellung <> 0:
Die Konfiguration der Kommunikationsparameter über den DIP-Schalter hat Vorrang vor den
entsprechenden Einstellungen aus dem Parameterdatensatz:
 Aktivierung der Kommunikation über DIP-Schalter
 Selektion der Baudrate (sofern einstellbar) über DIP-Schalter
 Einstellung der Feldbus-Adresse über DIP-Schalter (Addition zur Basisknotennummer aus dem
Parametersatz)

Wird die Kommunikation über den DIP-Schalter deaktiviert, kann diese optional über die
Parametriersoftware Metronix ServoCommander

Die über den DIP-Schalter eingestellte Feldbus-Adresse wird intern auf gültige Werte geprüft und ggf.
begrenzt

Feldbusspezifische Funktionen (z.B. CAN: Prüfung auf doppelte Knotennummer) werden über die
Einstellung im Parameterdatensatz konfiguriert

Wenn kein Feldbus-Technologiemodul gesteckt ist, wird die CAN-Hardware des Grundgerätes über
den DIP-Schalter konfiguriert.
Die Parametrierung der CAN-Schnittstelle schließt die Steuerung von Betriebsparametern über die
ebenfalls vom Grundgerät unterstützte RS 485-Kommunikation aus.
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Funktionale Sicherheitstechnik
®
wieder aktiviert bzw. deaktiviert werden
Version 1.2
