Elektrische Installation

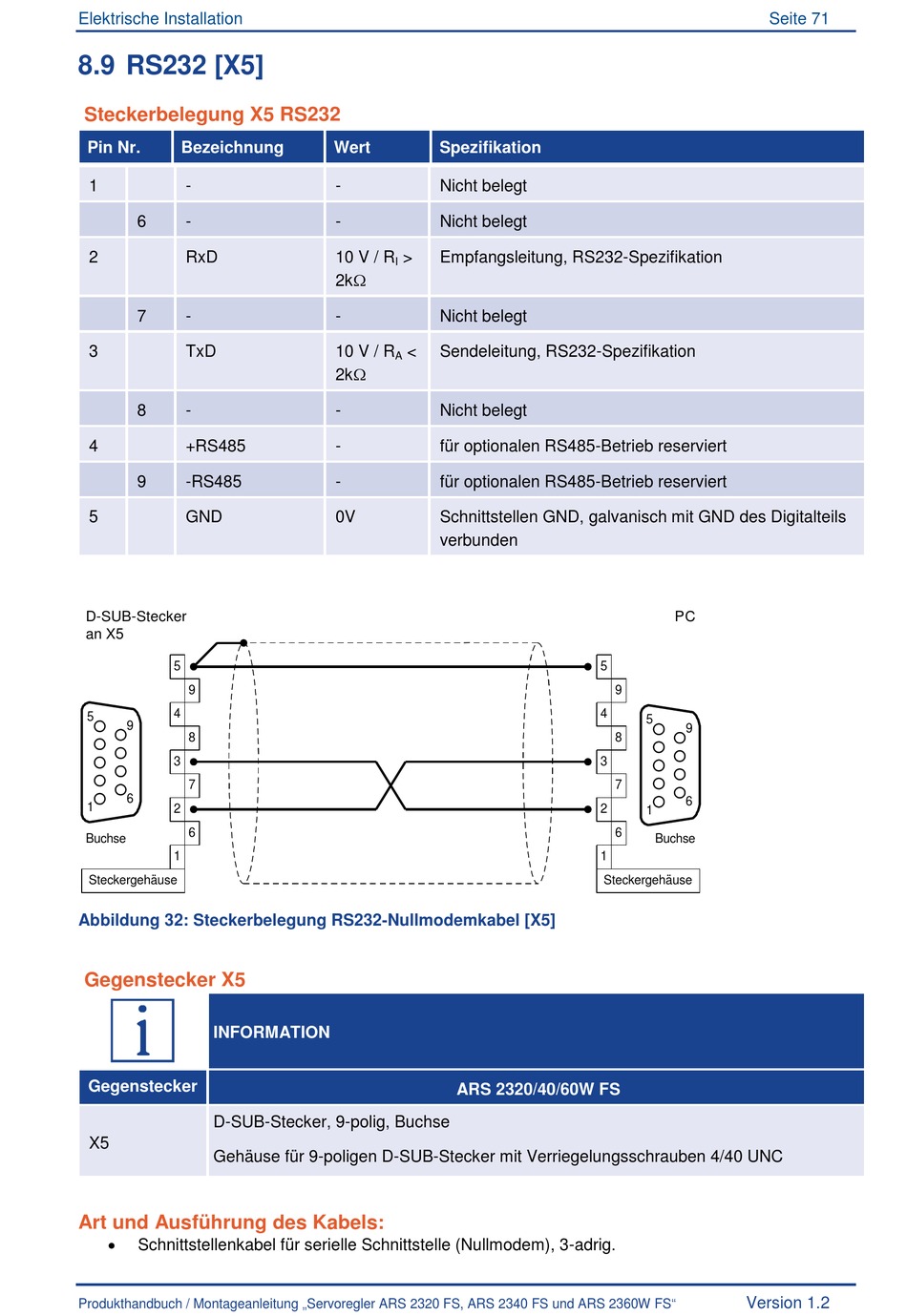

8.9 RS232 [X5]

Steckerbelegung X5 RS232
Pin Nr. Bezeichnung
1 -
6 -
2 RxD
7 -
3 TxD
8 -
4 +RS485
9 -RS485
5 GND
D-SUB-Stecker
an X5
5
9
4
5
9
8
3
7
6
1
2
6
Buchse
1
Steckergehäuse
Abbildung 32: Steckerbelegung RS232-Nullmodemkabel [X5]
Gegenstecker X5
INFORMATION
Gegenstecker
D-SUB-Stecker, 9-polig, Buchse
X5
Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Art und Ausführung des Kabels:

Schnittstellenkabel für serielle Schnittstelle (Nullmodem), 3-adrig.
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Wert Spezifikation
- Nicht belegt
- Nicht belegt
10 V / R > Empfangsleitung, RS232-Spezifikation
I
2k
- Nicht belegt
10 V / R < Sendeleitung, RS232-Spezifikation
A
2k
- Nicht belegt
- für optionalen RS485-Betrieb reserviert
- für optionalen RS485-Betrieb reserviert
0V Schnittstellen GND, galvanisch mit GND des Digitalteils
verbunden
ARS 2320/40/60W FS
Seite 71
PC
5
9
4
5
9
8
3
7
6
2
1
6
Buchse
1
Steckergehäuse
Version 1.2
