Elektrische Installation
Gegenstecker X10
INFORMATION
Gegenstecker
D-SUB-Stecker, 9-polig, Stift
X10
Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
Art und Ausführung des Kabels:
Wir empfehlen die Verwendung von Geberanschlussleitungen, bei denen die
Inkrementalgebersignal paarweise verdrillt und die einzelne Paare geschirmt sind.
8.11

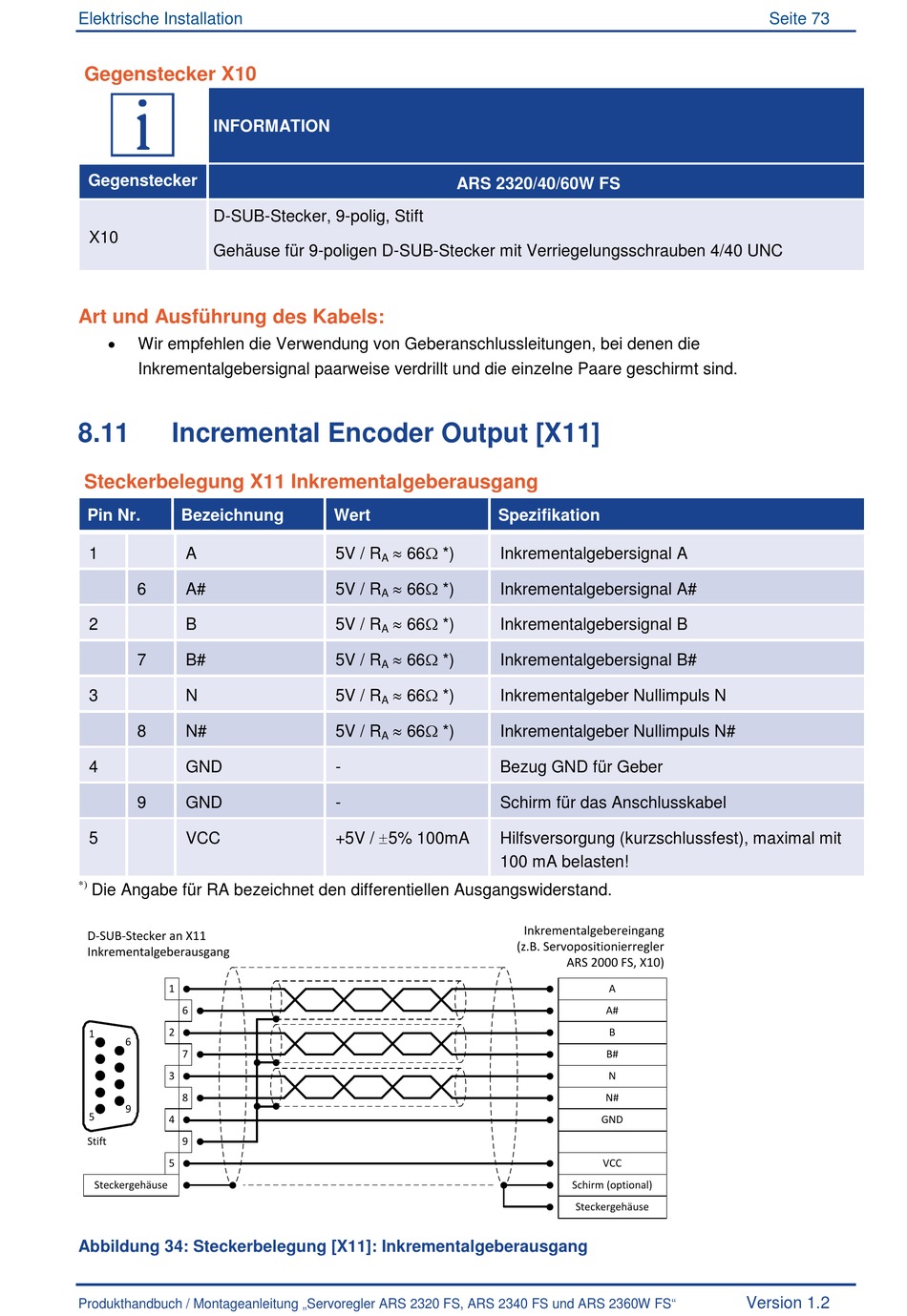

Incremental Encoder Output [X11]
Steckerbelegung X11 Inkrementalgeberausgang
Pin Nr.
Bezeichnung
1
A
6
A#
2
B
7
B#
3
N
8
N#
4
GND
9
GND
5
VCC
*)
Die Angabe für RA bezeichnet den differentiellen Ausgangswiderstand.
D-SUB-Stecker an X11
Inkrementalgeberausgang
1
6
2
1
6
7
3
8
9
5
4
Stift
9
5
Steckergehäuse
Abbildung 34: Steckerbelegung [X11]: Inkrementalgeberausgang
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320/40/60W FS
Wert
Spezifikation
66 *)
5V / R
Inkrementalgebersignal A
A
66 *)
5V / R
Inkrementalgebersignal A#
A
66 *)
5V / R
Inkrementalgebersignal B
A
66 *)
5V / R
Inkrementalgebersignal B#
A
66 *)
5V / R
Inkrementalgeber Nullimpuls N
A
66 *)
5V / R
Inkrementalgeber Nullimpuls N#
A
-
Bezug GND für Geber
-
Schirm für das Anschlusskabel
+5V / 5% 100mA
Hilfsversorgung (kurzschlussfest), maximal mit
100 mA belasten!
Inkrementalgebereingang
(z.B. Servopositionierregler
ARS 2000 FS, X10)
A
A#
B
B#
N
N#
GND
VCC
Schirm (optional)
Steckergehäuse
Seite 73
Version 1.2
