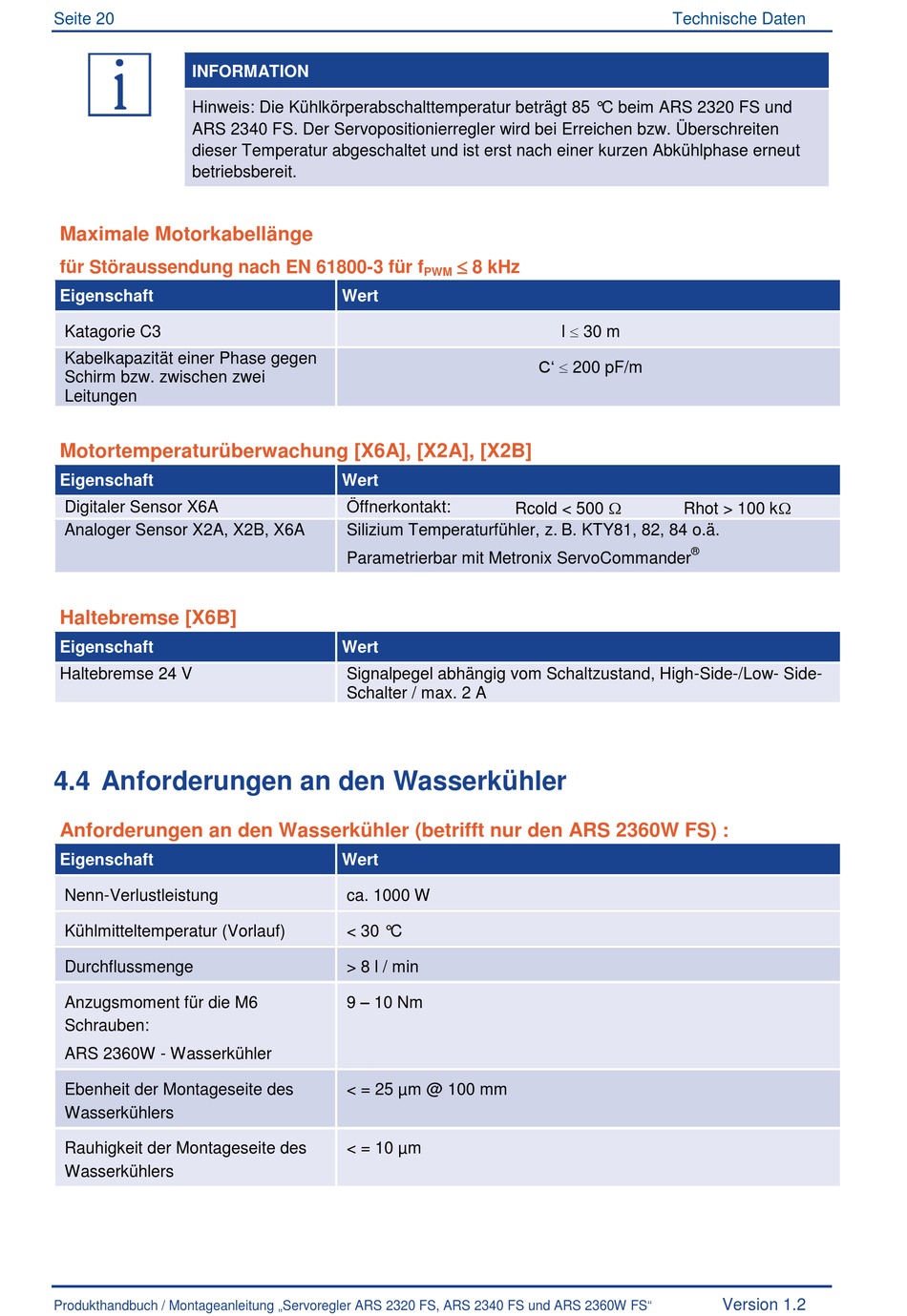

Seite 20
INFORMATION
Hinweis: Die Kühlkörperabschalttemperatur beträgt 85 °C beim ARS 2320 FS und
ARS 2340 FS. Der Servopositionierregler wird bei Erreichen bzw. Überschreiten
dieser Temperatur abgeschaltet und ist erst nach einer kurzen Abkühlphase erneut
betriebsbereit.
Maximale Motorkabellänge
für Störaussendung nach EN 61800-3 für f
Eigenschaft
Katagorie C3
Kabelkapazität einer Phase gegen
Schirm bzw. zwischen zwei
Leitungen
Motortemperaturüberwachung [X6A], [X2A], [X2B]
Eigenschaft
Digitaler Sensor X6A
Analoger Sensor X2A, X2B, X6A
Haltebremse [X6B]
Eigenschaft
Haltebremse 24 V
4.4 Anforderungen an den Wasserkühler
Anforderungen an den Wasserkühler (betrifft nur den ARS 2360W FS) :
Eigenschaft
Nenn-Verlustleistung
Kühlmitteltemperatur (Vorlauf)
Durchflussmenge
Anzugsmoment für die M6
Schrauben:
ARS 2360W - Wasserkühler
Ebenheit der Montageseite des
Wasserkühlers
Rauhigkeit der Montageseite des
Wasserkühlers
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
8 kHz
PWM
Wert
Wert
Öffnerkontakt:
Silizium Temperaturfühler, z. B. KTY81, 82, 84 o.ä.
Parametrierbar mit Metronix ServoCommander
Wert
Signalpegel abhängig vom Schaltzustand, High-Side-/Low- Side-
Schalter / max. 2 A
Wert
ca. 1000 W
< 30 °C
> 8 l / min
9 – 10 Nm
< = 25 µm @ 100 mm
< = 10 µm
Technische Daten
l 30 m
C' 200 pF/m
Rcold < 500
Rhot > 100 k
®
Version 1.2
